這篇文章給大家分享的是有關canvas如何實現弧形可拖動進度條效果的內容。小編覺得挺實用的，因此分享給大家做個參考，一起跟隨小編過來看看吧。

成都創新互聯-專業網站定制、快速模板網站建設、高性價比華亭網站開發、企業建站全套包干低至880元,成熟完善的模板庫,直接使用。一站式華亭網站制作公司更省心,省錢,快速模板網站建設找我們，業務覆蓋華亭地區。費用合理售后完善，10余年實體公司更值得信賴。

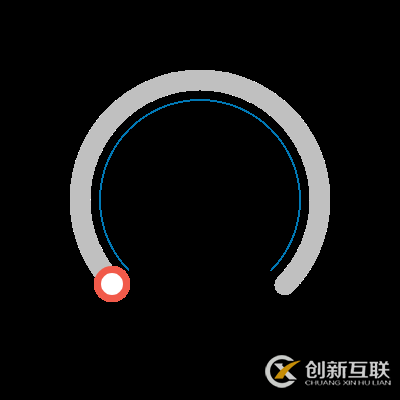

一、效果如下：

二、

本文是實現可拖動滑塊實現的基本思路，及一個簡單的dome，（https://github.com/pangyongsheng/canvas-arc-draw）

三、

1、首先在html中創建一個canvas標簽

<canvas id="canvas"  width="400" height="400"></canvas>

2、創建一個進度條對象，編寫初始化方法,獲取canvas對象及上下文環境；event方法是用來綁定事件（具體后面介紹）；draw是用來繪圖的方法，這里把Draw對象的全部方法賦給draw方法；創建繪圖實例p，繪制初始圖形；

var Draw={
 init:function(){
 this.obj=document.getElementById("canvas"); //獲取canvas對象
 this.cObj=document.getElementById("canvas").getContext("2d");//獲取canvas對象上下文環境
 this.event(); //初始化事件
 this.pathr=120; //滑動路徑半徑
 this.draw.prototype=this; //draw繼承Draw方法
 this.p=new this.draw(112,284,18); //創建實例p
　　}
　　//...
}

3、在Draw中編寫繪圖方法draw繪制下圖：

（1）創建繪圖方法，獲取參數

draw:function(x,y,r,j){ //繪圖
 this.cObj.clearRect(0,0,400,400); //清空畫布
 this.x=x; //滑塊坐標x
 this.y=y; //滑塊坐標y
 this.r=r; //滑塊移動路徑半徑
 this.j=j; //橙色圓弧結束弧度值
 //...
}

(2）繪制內側圓弧

this.cObj.beginPath();
this.cObj.lineWidth = 1;
this.cObj.arc(200,200,100,Math.PI*0.75,Math.PI*2.25,false); // 繪制內層圓弧
this.cObj.strokeStyle = '#0078b4';
this.cObj.stroke();

（3）繪制外側圓弧

this.cObj.beginPath();
this.cObj.arc(200,200,120,Math.PI*0.75,Math.PI*2.25,false); // 繪制外側圓弧
this.cObj.strokeStyle = '#c0c0c0';
this.cObj.lineCap = "round";
this.cObj.lineWidth = 20;
this.cObj.stroke();

（4）繪制滑塊

由于滑塊是可以移動的這里滑塊的位置使用了坐標參數xy，及滑塊半徑r作為可變參數

this.cObj.beginPath();
this.cObj.moveTo(200,200);
this.cObj.arc(x,y,r,0,Math.PI*2,false); // 繪制滑塊
this.cObj.fillStyle='#f15a4a';
this.cObj.fill();

this.cObj.beginPath();
this.cObj.moveTo(200,200);
this.cObj.arc(x,y,11,0,Math.PI*2,false); // 繪制滑塊內側白色區域
this.cObj.fillStyle='#ffffff';
this.cObj.fill();

（5）繪制長度可變?。ǔ壬糠郑?/strong>

由于長度可變，這里把閉合弧度作為可變參數

this.cObj.beginPath();
this.cObj.arc(200,200,120,Math.PI*0.75,this.j,false); // 可變圓弧
this.cObj.strokeStyle = '#f15a4a';
this.cObj.lineCap = "round";
this.cObj.lineWidth = 20;
this.cObj.stroke();

至此繪圖方法完成，調用drow方法并傳入?yún)?shù)滑塊坐標、半徑和拖動弧度（x,y,r,j）即可完成圖片的繪制。

4、繪圖方法分析

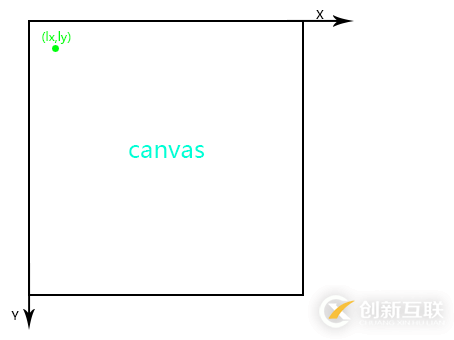

（1）這里首先建立以canvas左上角為原點屏幕坐標系，后面的繪圖都將基于該坐標系，坐標圖像如下：

編寫獲取當前光標位置點相對canvas坐標系（lx,ly）的方法：即當前坐標點減去canvas偏移距離

getx:function(ev){ //獲取鼠標在canvas內坐標x
 return ev.clientX-this.obj.getBoundingClientRect().left;
 },
 gety:function(ev){ //獲取鼠標在canvas內坐標y
 return ev.clientY-this.obj.getBoundingClientRect().top;
 }

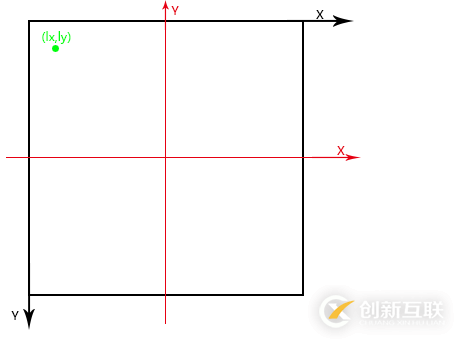

（2）為方便構建圓的方程，這里建立一個以canvas中心為原點的坐標系，如下圖，在實際使用draw方法繪圖時使用的是黑色的坐標系，在使用圓的路徑處理是我們使用紅色的坐標系

下面添加坐標轉化方法，

屏幕坐標（黑色坐標）->中心坐標（紅色坐標）

spotchange:function(a){ //屏幕坐標轉化為中心坐標
 var target={};
 if(a.x<200 && a.y<200){　　　　　　//二象限
 target.x=-(200-a.x);
 target.y=200-a.y;
 }else if(a.x>200 && a.y<200){　　//一象限
 target.x=a.x-200;
 target.y=200-a.y;
 }else if(a.x>200 && a.y>200){　　//四象限
 target.x=a.x-200;
 target.y=-(a.y-200)
 }else if(a.x<200 && a.y>200){　　//三象限
 target.x=-(200-a.x);
 target.y=-(a.y-200);
 }
 return target;
},

中心坐標（紅色坐標）->屏幕坐標（黑色坐標）

respotchange:function(a){ //中心坐標轉化為屏幕坐標
 var target={};
 if(a.x>0 && a.y>0){
 target.x=200+a.x;
 target.y=(200-a.y);
 }else if(a.x<0 && a.y>0){
 target.x=200+a.x;
 target.y=200-a.y;
 }else if(a.x<0 && a.y<0){
 target.x=200+a.x;
 target.y=-(a.y-200)
 }else if(a.x>0 && a.y<0){
 target.x=200+a.x;
 target.y=-(a.y-200);
 }
 return target;
 },

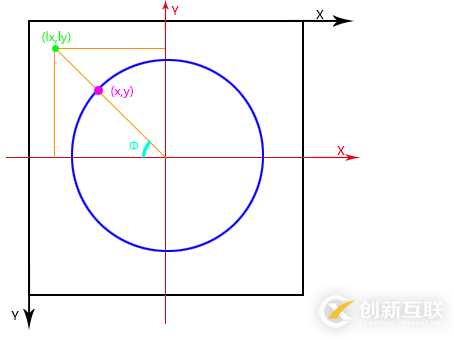

（3）滑塊路徑及位置計算方法

首先不考慮xy正負，

計算光標位置點的正切值

tanφ = ly/lx;

可知φ

φ=arctan(tanφ)

根據圓的參數方程，可獲得光標點對應藍色路徑位置坐標為

x=rcosφ

y=rsinφ

（4）根據上面思路編寫獲取坐標位置方法，這里添加了xy和弧度值正負處理方法和可拖動弧度范圍

getmoveto:function(lx,ly){
 if(!this.p.isDown){ //是否可移動
 return false;
 }
 var tem={}; //存放目標坐標位置
 tem.o=Math.atan(ly/lx); //鼠標移動點圓形角
 tem.x=this.pathr*Math.cos(tem.o);
 tem.y=this.pathr*Math.sin(tem.o);
 if(lx<0){ //坐標點處理（正負）
 tem.x=-tem.x;
 tem.y=-tem.y;
 }
 if(lx>0){ //弧度值處理
 tem.z=-Math.atan(tem.y/tem.x)+Math.PI*2;
 }else{
 tem.z=-Math.atan(tem.y/tem.x)+Math.PI;
 }
 if(tem.z>7.06){ //大值
 tem.z=7.06;
 tem.x=this.pathr*Math.cos(Math.PI*2.25);
 tem.y=-this.pathr*Math.sin(Math.PI*2.25);
 }
 if(tem.z<2.4){ //最小值
 tem.z=2.4;
 tem.x=this.pathr*Math.cos(Math.PI*0.75);
 tem.y=-this.pathr*Math.sin(Math.PI*0.75);
 }
 return tem;
 },

（5）以上方法在canvas內任意點均可作為滑塊拖動的目標點，這里編寫cheack方法，將限制可拖動位置限制在一個大概的環形里

check:function(x,y){ //限制可拖動范圍
 var xx=x*x;
 var yy=y*y;
 var rr=114*114; //最小
 var rrr=126*126; //大
 if(xx+yy>rr && xx+yy<rrr){
 return true;
 }
 return false;
 },

5、事件方法編寫

（1）鼠標按下執行方法OnMouseDown

這里使用了getx和gety獲取光標相對canvas坐標，并判斷鼠標是否移動到了滑塊上方位置內，（this.p是當前繪圖對象，p.x即滑塊橫坐標，p.x即當前縱坐標，p.r即滑塊大半徑），如果光標在滑塊上方則設置isDown為TRUE，反正依然，后面我們會通過isDown來判斷是否執行移動滑塊的方法：

OnMouseDown:function(evt){
 var X=this.getx(evt); //獲取當前鼠標位置橫坐標
 var Y=this.gety(evt); //獲取當前鼠標位置縱坐標
 var minX=this.p.x-this.p.r;
 var maxX=this.p.x+this.p.r;
 var minY=this.p.y-this.p.r;
 var maxY=this.p.y+this.p.r;
 if(minX<X && X<maxX && minY<Y && Y<maxY){ //判斷鼠標是否在滑塊上
  this.p.isDown=true;
 }else{
  this.p.isDown=false;
 }
}

（2）鼠標按下后移動時滑塊的方法：

OnMouseMove:function(evt){ //
 if(this.p.isDown){ //是否在滑塊上按下鼠標
  var a={};  //存放當前鼠標坐標
  a.x=this.getx(evt); //坐標轉化
  a.y=this.gety(evt);
  var b=this.spotchange(a); //坐標轉化
  var co=this.getmoveto(b.x,b.y); //獲取要移動到的坐標點
  if(this.check(b.x,b.y)){ //判斷移動目標點是否在可拖動范圍
  var co=this.getmoveto(b.x,b.y); //獲取到移動的目標位置坐標（）
  var tar=this.respotchange(co); //坐標轉化
  var o=co.z;
  this.p.draw(tar.x,tar.y,this.p.r,o); //繪圖
  }
 }
 },

（3）鼠標釋放方法

OnMouseUp:function(){ //鼠標釋放
 this.p.isDown=false
},

（4）最后將所有方法和事件綁定

event:function(){ //事件綁定
 this.obj.addEventListener("mousedown",this.OnMouseDown.bind(this),false);
 this.obj.addEventListener("mousemove",this.OnMouseMove.bind(this),false);
 this.obj.addEventListener("mouseup",this.OnMouseUp.bind(this),false);
 },

感謝各位的閱讀！關于“canvas如何實現弧形可拖動進度條效果”這篇文章就分享到這里了，希望以上內容可以對大家有一定的幫助，讓大家可以學到更多知識，如果覺得文章不錯，可以把它分享出去讓更多的人看到吧！
