目標：弄個草帽團的海盜旗，通過shader讓它有飄揚的效果，因?yàn)槲乙蔀楹Ｙ\王（不是他的男人）
最終效果如下：

其實效果還差的很遠，就大概有這么個意思吧，好歹讓它先動起來

站在用戶的角度思考問題，與客戶深入溝通，找到秭歸網站設計與秭歸網站推廣的解決方案，憑借多年的經驗，讓設計與互聯網技術結合，創造個性化、用戶體驗好的作品，建站類型包括：成都網站制作、成都網站設計、外貿營銷網站建設、企業官網、英文網站、手機端網站、網站推廣、主機域名、雅安服務器托管、企業郵箱。業務覆蓋秭歸地區。

旗子用的是plane，不要用cube，這是基于頂點計算的，cube算來算去只有八個頂點，根本飄不起來
而且我們把plane繞x軸轉90度把它立起來

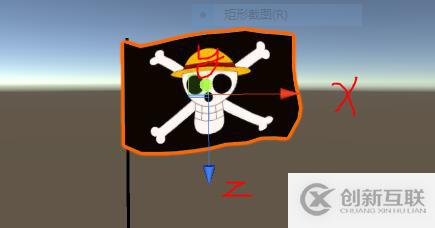

所以它本身的坐標是：

x軸水平向右，z軸垂直向下，y軸垂直向里
shader代碼:

//1.
Shader "Custom/SKFlag" {
    Properties{
        _MainTex("Main",2D)=""{}
        _A("A",range(0.1,3))=1
        _F("F",range(0.1,2))=1
        _Edge("Edge",range(-10,10))=0
        _TimeScale("TimeScale",range(0,20))=2
    }
    SubShader {
        pass{
            cull off                         //2.
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "unitycg.cginc"
            #include "lighting.cginc"
            sampler2D _MainTex;
            float4 _MainTex_ST;
            float _A;
            float _F;
            float _TimeScale;
            float _Edge;
            struct v2f{
                float4 pos:POSITION;
                float2 uv:TEXCOORD0;
            };
            v2f vert(appdata_base v)
            {
                v2f o;
                o.pos=v.vertex;
                if(o.pos.x>_Edge)             //3.
                {
                    o.pos.y+=_A*0.8*sin(_F*(o.pos.x+o.pos.z)+_Time.y*_TimeScale*0.6);     //4.
                    o.pos.z+=_A*0.3*sin(_F*(o.pos.x+o.pos.y)+_Time.y*_TimeScale*0.6);     //5.
                }
                if(o.pos.x>-1)
                {
                    o.pos.y+=_A*0.3*sin(_F*(o.pos.x+o.pos.z)+_Time.y*_TimeScale*0.8);

                }
                if(o.pos.x>1)
                {
                    o.pos.y+=_A*0.8*sin(_F*(o.pos.x+o.pos.z)+_Time.y*_TimeScale*0.8);
                    o.pos.x+=_A*0.2*sin(_F*(o.pos.z+o.pos.y)+_Time.y*_TimeScale*0.3);
                }
                if(o.pos.x>3)
                {
                    o.pos.y+=_A*0.8*sin(_F*(o.pos.x+o.pos.z)+_Time.y*_TimeScale*0.2);
                }

                o.pos=mul(UNITY_MATRIX_MVP,o.pos);
                o.uv=TRANSFORM_TEX(v.texcoord,_MainTex);
                return o;
            }
            fixed4 frag(v2f IN):COLOR
            {
                fixed4 col=tex2D(_MainTex,IN.uv);
                return col;
            }
            ENDCG
        }
    }
}

先看一個函數：f(x)=Asin(ωx+φ)
A：振幅,函數大值為A,最小值為-A；ω：角頻率 ；φ：初相,即x=0時的相位ωx+φ
再看我們的代碼

1

定義的屬性中有主材質，放海盜旗的圖
_A：振幅
_F：角頻率
_TimeScale：時間函數乘上的系數
_Edge：這個是x方向坐標的邊界后面說明

2

cull off

默認是剔除背面

cull back

也就是plane只能看到一面，而看不到另一面的原因，改成cull off，不剔除背面，則兩面都是旗子

3

這里是第一個判斷處

if(o.pos.x>_Edge)             //3.

縱觀整個代碼，旗子在三個方向都會有波動，但是，如果旗子是插在旗桿上的話，那與旗桿的連接處是不應該有波動的
也就是圖中旗子在x軸方向上的最左側，即x值最小處
經過試驗，這個值應該是 -5，所以我設置的_Edge為 -4.9，那么只有在x坐標大于這個值的部分，plane才會波動

4、5

這些，還有下面的那些就是讓plane產生波動的計算了
_A是波動（飄揚）的大幅度，_Time是時間向量，好像也是四維的，xyzw

_Time.y*_TimeScale

這個可以看作是波動的頻率快慢吧
調整_TimeScale的值越大，波動的越快
而_F*（...）呢，我的理解是影響波長，_F越大，波長越小，同一時間旗子上的波峰波谷越多，反之越少
不知道理解的正不正確，反正出來的效果差不多是這樣
