一、窗口繪制——基本方法

為江陰等地區用戶提供了全套網頁設計制作服務，及江陰網站建設行業解決方案。主營業務為成都網站設計、網站建設、江陰網站設計，以傳統方式定制建設網站，并提供域名空間備案等一條龍服務，秉承以專業、用心的態度為用戶提供真誠的服務。我們深信只要達到每一位用戶的要求，就會得到認可，從而選擇與我們長期合作。這樣，我們也可以走得更遠！

自定義窗口：

Qt里允許自定義窗口控件，使之滿足特殊的要求：

1、可以修改其顯示，自行繪制

2、可以呈現動態效果

3、可以添加事件，支持鼠標和鍵盤操作

自定義的控件可以直接在Qt Designer 中使用，可以直接加到父窗口里。

步驟：

1、新建一個類，繼承于QWidget和QFrame，最好是繼承于QFrame
2、重寫以下函數 void CellMonitor::paintEvent( QPaintEvent* event )

3、使用這個類

CircleWidget::CircleWidget(QWidget *parent)
	: QFrame(parent)
{
}

CircleWidget::~CircleWidget()
{
}

void CircleWidget::paintEvent(QPaintEvent * event)
{
	QPainter painter(this);
	painter.setBrush(QBrush(QColor(0x00, 0xff, 0x00)));
	painter.drawEllipse(QPoint(100, 100), 100, 100);
}

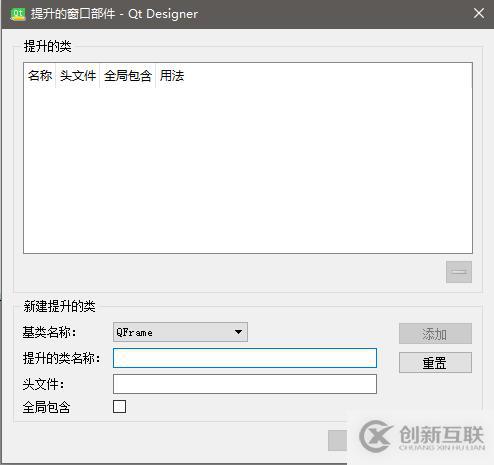

在Qt Designer里使用：

自定義的Widget可以和原生控件一樣，直接在Qt Designer里拖放布局。

1、拖放一個父類控件，如QFrame

2、Promote to ...具體化為子類控件，即可完成

二、窗口的繪制——幾何圖形的繪制

常用:

Line:直線

Rect:長方形（含正方形）

Ellipse:橢圓（含圓形）

其他：

Arc:圓弧

Chord:封閉圓弧

polygon:多邊形

RGB顏色：

在繪圖時經常要指定顏色，Qt里使用RGB顏色，即由Red、Green、Blue分量定義的顏色值。每個分量0 ~ 255

如：

QColor green(0, 0xFF, 0);

QColor white(0xFF, 0xFF, 0xFF);

QColor black(0, 0, 0);

QPen與QBrush：

在Qt中，有兩種繪制參數

QPen:負責線條的顏色和風格

QBrush:負責填充的顏色和風格

比如說，當畫一個圓時，由當前QPen來決定線條，由QBrush來決定填充（所圍區域）

注意：

1、對于非閉合形狀，如Line，是不填充的

2、要先設置好色彩 然后再畫，不然畫完才設置顏色顯然是無意義的

常用的幾個類型：

QPoint:描述了一個點的坐標

QSize:描述了寬度和高度

QRect:描述了一個矩形的坐標和大小

另外，QPointF、QRectF是對應的float版本

一般情況下，后繪制的窗口會覆蓋先前繪制的窗口

三、窗口的繪制——?jiǎng)赢嫷膶?shí)現

圖畫的運動：

每秒鐘重繪n次，對人眼來說，它看起來就是運動的

步驟：

1、創建一個定時器

2、調用QWidget::update()，通知界面重繪

注意：

update()函數只是通知界面重新繪制，會在事件循環中產生一個“繪制事件(paint event)”，在適合的時候才會重新繪制 （簡單的說，就是生成了一個重繪信號，等待響應處理，而并不是立刻重繪）

四、窗口的繪制——文字的繪制

1、顏色:QPen

2、字體:QFont

字體包含以下參數：

family(字體):如 "Times" "宋體"

size(大小):如 10  16

weight(樣式): 如 QFont:Normal, QFont::Bold QFont::Light 等......

italic(斜體):true false

3、位置與對齊

painter.drawText(0, 0, width, 40 ,//指定位置

        Qt::AlignHCenter | Qt::AlignVCenter,    //指定對齊等屬性

        "hello world")

);

示例代碼：

	QPainter painter(this);
	QFont font("Times", 20, QFont::Light, true);

	painter.setPen(QColor(0xFF, 0, 0));
	painter.setFont(font);
	painter.drawText(0, 0, width(), height(), Qt::AlignLeft | Qt::AlignTop, "Change World");

五、窗口的繪制——圖片的繪制

Qt中使用QPixmap表示圖片

圖片的來源：

Qt里的圖片有兩種加載方式：

1、文件系統中的文件

使用絕對路徑或相對路徑來指定

2、資源中的文件

:/xxx/Resources/XX.jpg  (使用冒號開頭)

繪制參數：

1、源矩形

可以繪制圖像的全部，也可以只繪制其中一部分

QRect source(0, 0, img_width, img_height);    //源矩形

2、目標矩形

可以填充到全部窗口，也可以只填充到一部分

QRect target(0, 0, width/2, height/2);        //目標矩形

painter.drawPixmap(target, m_picture, source);    //繪制

注意事項：

QPixmap應該作為成員變量，只加載一次，這是因?yàn)椋?/p>

1、加載成本很高（開銷大）

2、也沒有必要反復加載

六、鼠標的支持——基本概念

Qt中鼠標事件分為四種：

1、按下    Press

2、抬起    Release

3、移動    Move

4、雙擊    Double Click

用QMouseEventl類表示一個鼠標事件

x,y: 坐標

globalX, globalY: 全局坐標

button: 鼠標左鍵、右鍵、中間

鼠標事件繼承與 QWidget，因此重寫這4個事件的處理方法，就可以自定義控件支持鼠標操作

void mouseDoubleClickEvent( QMouseEvent* event );
void mouseMoveEvent( QMouseEvent* event );
void mousePressEvent( QMouseEvent* event );
void mouseReleaseEvent( QMouseEvent* event );

小練習：

寫一個程序，當鼠標按下時，畫出鼠標移動的軌跡，直到松開為止

按下時： m_pressedFlag = true;

移動時： 記錄軌跡

松開時： m_pressedFlag = false;

效果如下：

實現代碼：

class MyWidget : public QFrame
{
	Q_OBJECT

public:
	MyWidget(QWidget *parent);
	~MyWidget();
private:
	void paintEvent( QPaintEvent* event );

	//鼠標事件
	void mouseDoubleClickEvent(QMouseEvent *event);
	void mouseMoveEvent(QMouseEvent *event);
	void mousePressEvent(QMouseEvent *event);
	void mouseReleaseEvent(QMouseEvent *event);

private:
	bool m_pressedFlag;
	QVector<QPoint> m_points;		//存放軌跡的集合
};





MyWidget::MyWidget(QWidget *parent)
	: QFrame(parent)
	, m_pressedFlag(false)
{
	m_points.resize(1024);
}

MyWidget::~MyWidget()
{
}

void MyWidget::paintEvent(QPaintEvent* event)
{
	QPainter painter(this);
	int width = this->width();
	int height = this->height();

	//背景
	painter.setBrush(QColor(0, 0, 0));		//黑色
	painter.drawRect(0, 0, width, height);

	painter.setPen(QColor(255, 255, 255));

	for (size_t i = 0; i < m_points.size() - 1; ++i)	//遍歷
	{
		QPoint& p1 = m_points[i];
		QPoint& p2 = m_points[i + 1];
		painter.drawLine(p1, p2);
	}
}

//忽略雙擊事件
void MyWidget::mouseDoubleClickEvent(QMouseEvent *event)
{
	QWidget::mouseDoubleClickEvent(event);
}

void MyWidget::mouseMoveEvent(QMouseEvent *event)
{
	if (m_pressedFlag == true)
	{
		QPoint pos = event->pos();
		//顯示軌跡
		m_points.push_back(pos);
		update();	//重繪
	}
}

//鼠標按下
void MyWidget::mousePressEvent(QMouseEvent *event)
{
	m_pressedFlag = true;
	m_points.clear();
}

//鼠標抬起
void MyWidget::mouseReleaseEvent(QMouseEvent *event)
{
	m_pressedFlag = false;
}

七、鼠標的支持——發射信號

事件與信號：

自定義控件的事件發生時，應該以信號的形式發送出去。

例如：對于一個按鈕，當它被按下時(press, release)，對外發射了一個clicked()信號

自定義信號的方式如下：

class XXX
{
signals:
    void SignalName( QPoint pos );
}

當事件發生時，

emit SignalName( pos );

通過emit操作將信號發射出去。

注意：emit并非C++的語法，是Qt里面自己加的概念

小練習：

區域截圖：加載一張圖片，選中一個區域，當鼠標松開后，發射一個信號

做出下面的效果：

代碼：

//////////////////////MyWidget.h///////////////////////////
class MyWidget : public QFrame
{
	Q_OBJECT

public:
	MyWidget(QWidget *parent);
	~MyWidget();

private:
	void paintEvent( QPaintEvent* event );

	//鼠標支持
	void mouseMoveEvent(QMouseEvent *event);
	void mousePressEvent(QMouseEvent *event);
	void mouseReleaseEvent(QMouseEvent *event);

private:
	bool m_pressedFlag;
	QPixmap m_picture;
	QPoint m_curPos;	//鼠標當前位置
	QPoint m_begin;
	QPoint m_end;
};


///////////////////////MyWidget.cpp///////////////////////////////////
MyWidget::MyWidget(QWidget *parent)
	: QFrame(parent)
	,m_pressedFlag(false)
	,m_begin(QPoint(0, 0))
	,m_end(QPoint(0, 0))
{
	m_picture.load("./Resources/MyPic.jpg");  //開銷大，寫在構造函數中，只加載一次，而不是寫在paintEvent中，每次顯示
}

MyWidget::~MyWidget()
{
}

void MyWidget::paintEvent(QPaintEvent* event)
{
	QPainter painter(this);
	int width = this->width();
	int height = this->height();

	//顯示背景圖片
	painter.drawPixmap(0, 0, width, height, m_picture);

	//畫出區域
	if (m_pressedFlag == true)
	{
		//畫一個十字交叉線
		painter.setPen(QColor(255, 0, 0));	//紅色的區域?yàn)槭纸徊婢€
		painter.drawLine(QPoint(0, m_curPos.y()), QPoint(width, m_curPos.y()));	//水平
		painter.drawLine(QPoint(m_curPos.x(), 0), QPoint(m_curPos.x(), height));

		//畫出選中的區域
		QRect selected(m_begin, m_end);
		painter.setPen(QColor(0, 0, 0));
		//painter.setBrush(QColor(100, 100, 100));
		painter.drawRect(selected);
	}
}


//鼠標移動
void MyWidget::mouseMoveEvent(QMouseEvent *event)
{
	if (m_pressedFlag = true)
	{
		m_curPos = event->pos();
		m_end = m_curPos;
		update();
	}
}

//鼠標按下
void MyWidget::mousePressEvent(QMouseEvent *event)
{
	m_pressedFlag = true;
	m_begin = event->pos();
	m_end = m_begin;

}

//鼠標抬起
void MyWidget::mouseReleaseEvent(QMouseEvent *event)
{
	m_pressedFlag = false;
}



class Test11_7a_12_12 : public QMainWindow
{
    Q_OBJECT

public:
    Test11_7a_12_12(QWidget *parent = Q_NULLPTR);

private:
    Ui::Test11_7a_12_12Class ui;

private slots:
	int OnSelected(QRect area);
};



Test11_7a_12_12::Test11_7a_12_12(QWidget *parent)
	: QMainWindow(parent)
{
	ui.setupUi(this);
	//關聯自定義的控件發出的信號
	assert(
		connect(
			ui.frame,
			SIGNAL(selected(QRect)),
			this,
			SLOT(OnSelected(QRect))
			)
		);
}

int Test11_7a_12_12::OnSelected(QRect area)
{
	return 0;
}

八、示例——正弦曲線

什么是曲線：

兩種視角：

1、一個曲線是由無數個點組成的 ( 可以用drawPaint()方法 )

2、一個曲線是由無數個線段組成的。 ( 可以用drawLine()方法 )

這里采用第二種視角，也就是線段的畫法，很多小線段首位連接在一起，形成一條“準”曲線

直角坐標系：

1、定義坐標原點

origin()

2、坐標轉換

GUI: 左上角為原點，X向右增長，Y向下增長

數學坐標系：中心為原點，X向右增長，Y向上增長

代碼：

github：https://github.com/HonestFox/Qt/tree/master/12_13MySin

（提示： QSpainBox）

九、示例——自定義進度條

由于Qt自帶的QSlider有點簡陋，這里自己實現一個MySlider，實現以下功能

高亮狀態：

鼠標移入后，進入高亮狀態

鼠標移出后，回到普通狀態

觸發事件： ：void focused(bool yes)

鼠標點擊：

當鼠標點擊后，設置新的位置，并觸發事件：void clicked(int progress)

位置顯示：

給出提示框，動態顯示當前位置

void tracking(int progress, QPoint pos)

(要實現這個功能，需要單獨新建一個類)

getter / setter ：

可以設置、獲取當前值和范圍

void setRange(int range);

void setProgress(int progress);

int range() const;

int progress() const;

效果：

代碼：

github:https://github.com/HonestFox/Qt/tree/master/12_14MySlider

十、實戰——屏幕截圖工具

需求：

1、隱藏自身窗口

2、自由選區

3、保存為jpg文件

實現：

1、截圖

Qt中的  QPixmap::grabWindow( QApplication::desktop()->winId() );方法

2、自由選區

以一個全屏的對話框來展示截圖

用鼠標來選區一個區域：記錄開始點、結束點

3、特效：快門聲

QSound m_shutter("xxxx.wav");

m_shutter.play();

4、延時

QTimer::singleShot(300, this, SLOT(onDelayedCapture()));

為什么要延時呢，因?yàn)楫?dāng)我們點擊截圖按鈕，按道理是界面隱藏，緊接著打開一個記錄屏幕的窗口的，

但是，界面的隱藏是一個過程，因此需要延時。

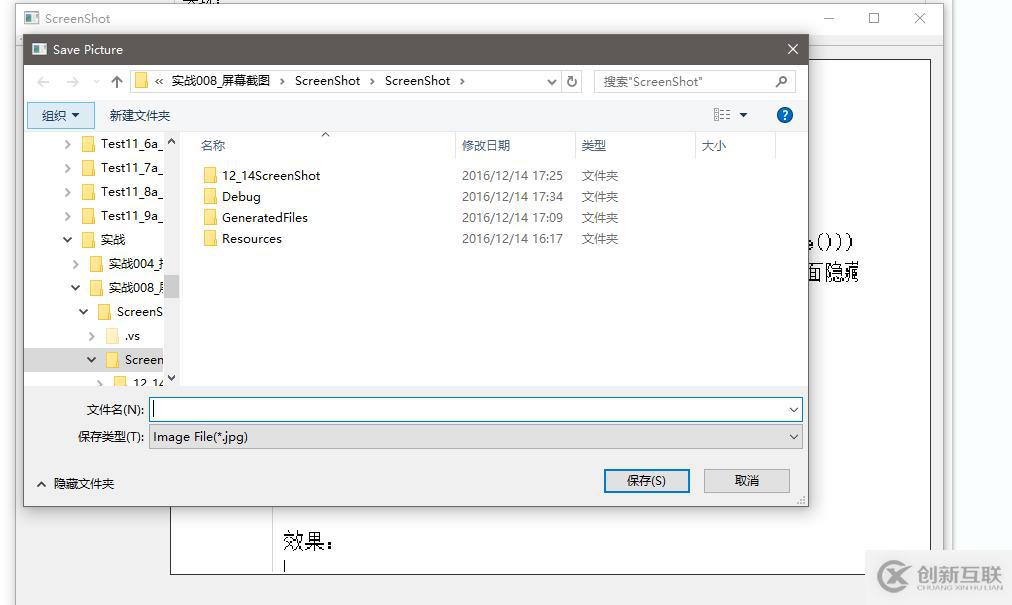

5、保存圖片

QPixmap picture = ui.frame->pixmap();

picture.save(filename);

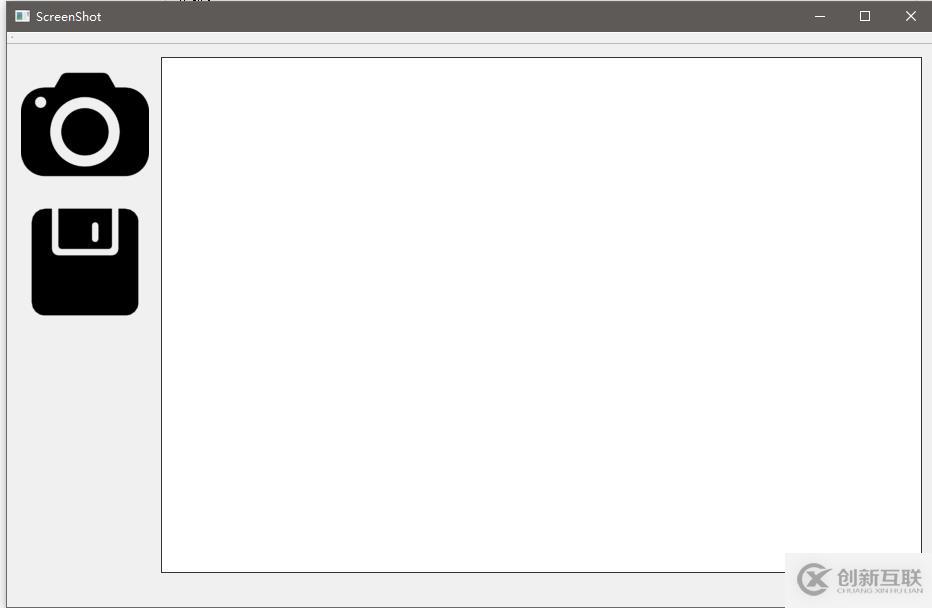

效果：

代碼：

github：

https://github.com/HonestFox/Qt/tree/master/12_14ScreenShot

————————————

尾巴

盡量少造輪子，多讀文檔。

像Qt這種龐大的框架，往往有大量現成的輪子
