電磁干擾的三要素是干擾源、干擾傳輸途徑、干擾接收器。EMC就圍繞這些問題進行研究。最基本的干擾抑制技術是屏蔽、濾波、接地。它們主要用來切斷干擾的傳輸途徑。廣義的電磁兼容控制技術包括抑制干擾源的發射和提高干擾接收器的敏感度，但已延伸到其他學科領域。

在印制電路板設計階段對電磁兼容考慮將減少電路在樣機中發生電磁干擾，問題的種類包括公共阻抗耦合、串?dāng)_、高頻載流導線產生的輻射和通過由互連布線和印制線形成的回路拾取噪聲等，那么在進行EMC測試時具體有哪些規范需要我們注意？

在高速邏輯電路里，這類問題特別脆弱，原因有很多：

1、電源與地線的阻抗隨頻率增加而增加，公共阻抗耦合的發生比較頻繁；

2、信號頻率較高，通過寄生電容耦合到步線較有效，串?dāng)_發生更容易；

3、信號回路尺寸與時鐘頻率及其諧波的波長相比擬，輻射更加顯著。

4、引起信號線路反射的阻抗不匹配問題。

一、總體概念及考慮

1、五一五規則，即時鐘頻率到5MHz或脈沖上升時間小于5ns，則PCB板須采用多層板。

2、不同電源平面不能重疊。

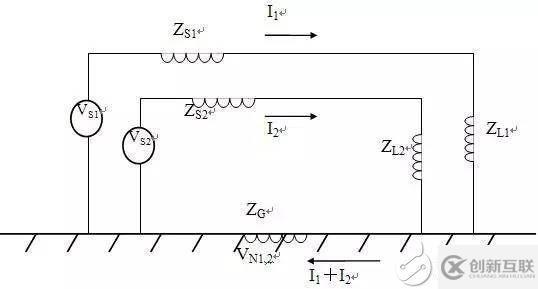

3、公共阻抗耦合問題。

VN1＝I2ZG為電源I2流經地平面阻抗ZG而在1號電路感應的噪聲電壓。

由于地平面電流可能由多個源產生，感應噪聲可能高過模電的靈敏度或數電的抗擾度。

解決辦法：

①模擬與數字電路應有各自的回路，最后單點接地；

②電源線與回線越寬越好；

③縮短印制線長度；

④電源分配系統去耦。

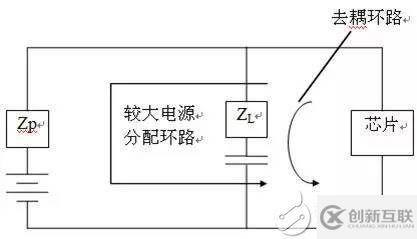

4、減小環路面積及兩環路的交鏈面積。5、一個重要思想是：PCB上的EMC主要取決于直流電源線的Z

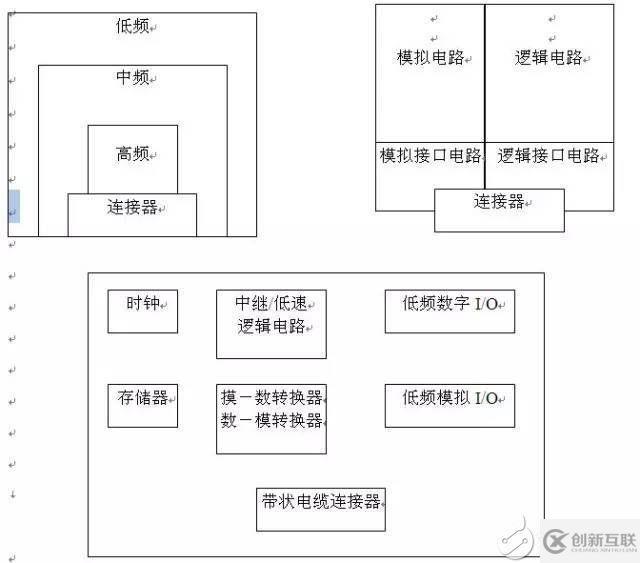

1、 晶振盡可能靠近處理器

2、 模擬電路與數字電路占不同的區域

3、 高頻放在PCB板的邊緣，并逐層排列

4、 用地填充空著的區域

三、布線

1、電源線與回線盡可能靠近，最好的方法各走一面。

2、為模擬電路提供一條零伏回線，信號線與回程線小與5：1。

3、針對長平行走線的串?dāng)_，增加其間距或在走線之間加一根零伏線。

4、手工時鐘布線，遠離I/O電路，可考慮加專用信號回程線。

5、關鍵線路如復位線等接近地回線。

6、為使串?dāng)_減至最小，采用雙面＃字型布線。

7、高速線避免走直角。

8、強弱信號線分開。

四、屏蔽

1、屏蔽 > 模型：

3、信號電路屏蔽罩的接地。

接地點選在放大器等輸出端的地線上。

4、對電纜屏蔽層，L < 0.15λ時，一般均在輸出端單點接地。L<0.15λ時，則采用多點接地，一般屏蔽層按0.05λ或0.1λ間隔接地?；旌辖拥貢r(shí)，一端屏蔽層接地，一端通過電容接地。

5、對于射頻電路接地，要求接地線盡量要短或者根本不用接線而實現接地。最好的接地線是扁平銅編織帶。當?shù)鼐€長度是λ/4波長的奇數倍時，阻抗會很高，同時相當λ/4天線，向外輻射干擾信號。

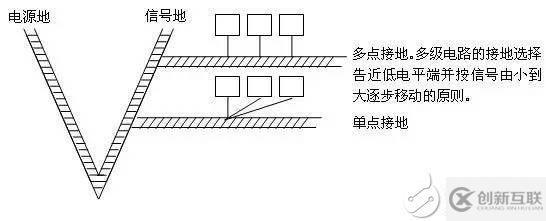

6、單板內數字地、模擬地有多個，只允許提供一個共地點。

7、接地還包括當用導線作電源回線、搭接等內容。

六、濾波

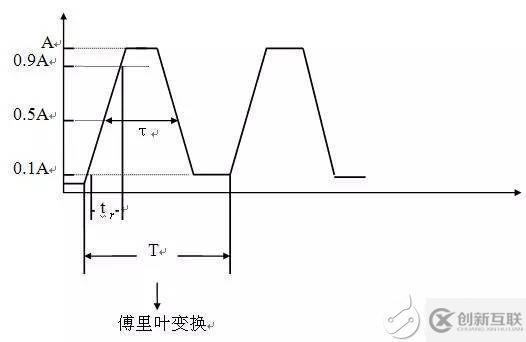

1、選擇EMI信號濾波器濾除導線上工作不需要的高頻干擾成份，解決高頻電磁輻射與接收干擾。它要保證良好接地。分線路板安裝濾波器、貫通濾波器、連接器濾波器。從電路形式分，有單電容型、單電感型、L型、π型。π型濾波器通帶到阻帶的過渡性能最好，最能保證工作信號質量。 一個典型信號的頻譜：

Cmin≈△I△t/△Vmax △Vmax一般取2％的干擾電平。

注意減小電容引線電感，提高諧振頻率，高頻應用時甚至可以采取四芯電容。電容的選取是非常講究的問題，也是單板EMC控制的手段。
