一、導入圖片

1. 從文件導入

?????1.1 原理：

?????1.2 代碼：

2. 攝像頭拍照識別

?????2.1 了解

?????2.1 代碼：

二、預處理

1. 預處理—— 原圖—>灰度圖

2. 預處理—— 邊緣檢測

?????2.1 概述

?????2.2?方法一：權值加重法

? 2.3?方法二：函數edge（）

??????2.4 常見邊緣檢測算子

?編輯

?????2.5 邊緣檢測算子各自的優缺點:

3.預處理—— 腐蝕

?????3.1 原理：

?????3.2 代碼：

?????3.3 結果：

4. 預處理——閉運算

?????4.1 原理：

?????4.2 代碼：

?????4.3 結果：

5.預處理——去除小對象

?????5.1 原理：

?????5.2 代碼：

?????5.3 結果：

二、車牌定位

1. 車牌定位—— 粗定位（確定行、列的起始和終止位置）

?????1.1 原理：

?????1.2?代碼：

?????1.3 結果

2. 車牌定位——傾斜矯正

?????2.1 原理

?????2.2 代碼

?????2.3 結果

? 3. 車牌定位——精定位之預處理——對定位后的車牌進行灰度處理、直方圖均衡化

? 4.? 車牌定位——精定位之二值化

?????4.1 原理

?????4.2 代碼

?????4.3 結果

? 5.? 車牌定位——精定位之均值濾波

? 6. 車牌定位——精定位之去點處理

? 7. 車牌定位——精定位之去除上下邊框和鉚釘

三、車牌字符分割

1.? 垂直投影法

2. 歸一化

四、車牌字符識別

五、改進

---

簡介：

進行基于數字圖像處理技術的車牌定位技術和車牌字符分割技術的研究與開發，具體涉及到的有以下五部分：導入圖片、圖像預處理、車牌定位、車牌字符分割、車牌字符識別。采用GUI完成車牌識別，傳參進行交互。

車牌了解：

1. 我國汽車牌照的底色和字符顏色多樣，藍底白字、黃底黑字、黑底白字、紅底黑字、綠底白字、黃底黑字多種

2. 我國標準車牌照是由漢字、英文字母和阿拉伯?dāng)?shù)字組成的，漢字的識別與字母和數字的識別有很大的不同，增加了識別的難度。

3. 目前我國有普通地方車牌號、武警車牌號、軍隊車牌號三種類型，普通地方車牌號又叫自選號牌車牌，自選號牌車牌尺寸是520 ×122.5MM，即車牌長寬比為4.5:1，一共7個字符，每個字符的高寬比為2:1。首個字符為中文字符，為各個省或直轄市的簡稱，第二個字符為英文大寫字符，前兩個字符確定該車牌所在地，后五個字符由阿拉伯?dāng)?shù)字及英文大寫字符組合而成，并且后五個字符間距相同，七個字符大小也相同。

一、導入圖片 ????????1. 從文件導入 ????????????????1.1 原理：

uigetfile函數的調用格式為：[filename,filepath]=uigetfile(…)，執行此函數可得到供用戶選擇圖片文件的對話框，用戶選擇要識別的圖片并點擊“打開”按鈕后，會返回此圖片的文件名和路徑名，分別保存到filename和pathname兩個變量中，然后通過imread函數將圖像數據讀出，賦值給變量I,從而實現圖像數據的讀入。

?????1.2 代碼：

function pushbutton1_Callback(hObject, eventdata, handles)
[filename pathname]=uigetfile({'.jpg'}, '選擇需要識別的車牌圖像');
Origin=imread([pathname '\' filename]);
handles.Origin=Origin;
guidata(hObject, handles);
axes(handles.axes1);
imshow(Origin);title('原圖');

2. 攝像頭拍照識別 ????????????????2.1 了解

寫的挺詳細的一篇，可以參考下相關內容

Matlab攝像頭基本操作https://zhuanlan.zhihu.com/p/488540327

?????2.1 代碼：

function openCamera_Callback(hObject, eventdata, handles)
vid = videoinput('winvideo',1,'RGB24_1280x720');
vidRes1=get(vid,'VideoResolution');%獲取視頻的尺寸
nBands1=get(vid,'NumberOfBands');%采集視頻的顏色通道
set(vid,'ReturnedColorSpace','rgb');
himage1=imshow(zeros(vidRes1(2),vidRes1(1),nBands1));
preview(vid,himage1);
handles.vid=vid;
guidata(hObject, handles);
function btnTakePhoto_Callback(hObject, eventdata, handles)
vid=handles.vid;
frame = getsnapshot(vid);
axes(handles.axes1);
imwrite(frame,'I.png');
I=imread('I.png');
axes(handles.axes1);
imshow(I,[]);
title('拍攝完成');
handles.Origin=I; %更新原圖
guidata(hObject, handles);

二、預處理 ????????1. 預處理—— 原圖—>灰度圖

?不管哪種底色的車牌，其底色與上面的字符顏色的對比度大，將RGB圖像轉化成灰度圖像時，車牌底色跟字符的灰度值會相差很大。例如藍色(255，0，0)與白色（255，255，255）在R通道中并無區分，而在G、R通道或是灰度圖象中數值相差很大。同理對白底黑字的牌照可用R通道，綠底白字的牌照可以用G通道就可以明顯呈現出牌照區域的位置，便于后續處理。原圖、灰度對于將彩色圖象轉換成灰度圖象時，圖象灰度值可由下面的公式計算:
G = 0.299R+0.587G+0.114B，使用了權值加重法，可以突出某個通道，Matlab內的RGB轉灰度圖函數rgb2gray()使用的是(1)式權值比例公式，這樣就可以利用邊緣檢測方法。

2. 預處理—— 邊緣檢測 ????????????????2.1 概述

?通過檢測圖像中不同區域的邊緣來實現對圖像的分割。邊緣檢測的實質就是檢測圖像特性發生變化的位置。汽車牌照最主要的特點就是其邊界。汽車牌照底色、牌照邊緣顏色以及牌照以外的顏色都是不相同的，表現在汽車原始圖像中，即灰度級互不相同，這樣就在牌照的邊緣形成了灰度突變邊界。邊緣檢測3.4是大多數圖像處理必不可少的一步，也是所有基于邊界的圖像分割的第一步，它的任務就是精確定位邊緣和抑制噪聲。圖像的邊緣是指圖像局部亮度變化最顯著的部分，即在灰度級上發生急劇變化的區域。

?????2.2?方法一：權值加重法 ? ? ? ? ? ? ? ? 2.3?方法二：函數edge（）

?????????????（1）說明：

函數edge（）說明https://ww2.mathworks.cn/help/images/ref/edge.html?searchHighlight=edge&s_tid=srchtitle_edge_1#buo5g3w-1-BW

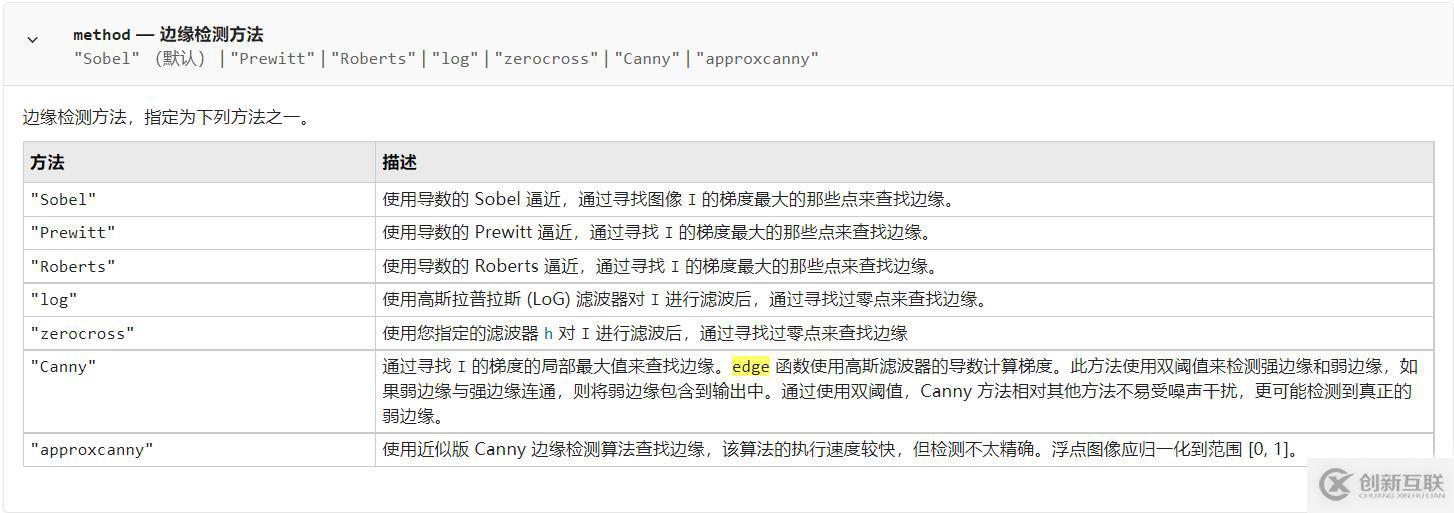

?????????????（2）method——邊緣檢測方法

??????2.4 常見邊緣檢測算子

?????????????2.4.1 梯度算子?

%邊緣檢測
%梯度算子
Image=im2double(rgb2gray(imread('room.jpg')));
subplot(1,2,1),imshow(Image),title('原圖像');
[h,w]=size(Image);
edgelmage=zeros(h,w);
for x=1:w-1
? ? for y=1:h-1
? ? ? ? edgeImage(y,x) = abs(Image(y,x+1)-Image(y,x)) + abs(Image(y+1,x)-Image(y,x));
? ? end
end

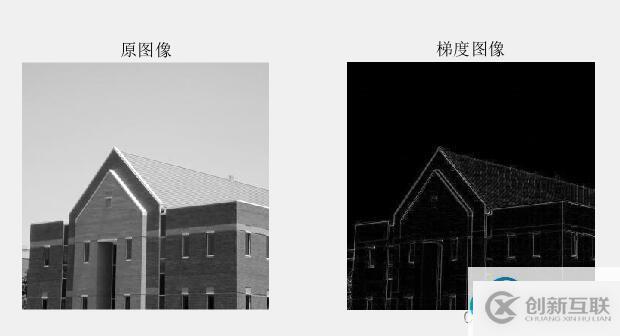

subplot(1,2,2),imshow(edgeImage),title('梯度圖像');

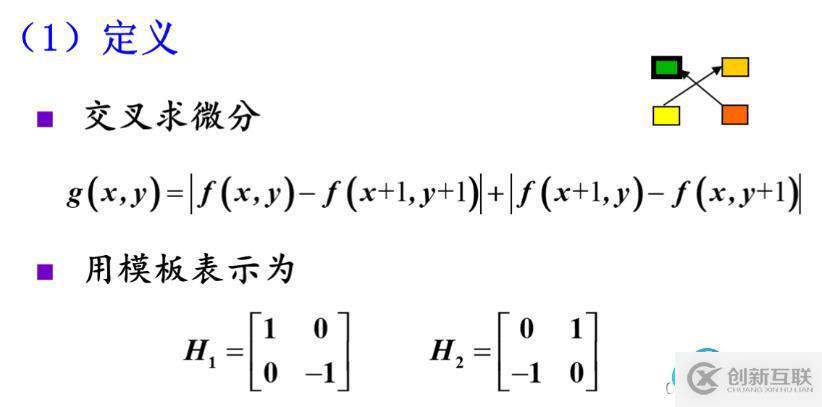

?????????????2.4.2 Robert算子

Image=im2double(rgb2gray(imread('room.jpg')));
subplot(2,2,1),imshow(Image),title('原圖');
% edge查找二維灰度圖像中的邊緣
BW = edge(Image,'roberts');
subplot(2,2,2),imshow(BW),title('邊緣檢測');
H1=[1 0;0 -1];
H2=[0 1;-1 0];
% B=imfilter(A,h),使用多維濾波器h對多維數組A進行濾波,并在B中返回結果。
R1=imfilter(Image,H1);
R2=imfilter(Image,H2);
edgeImage=abs(R1)+abs(R2);
subplot(2,2,3),imshow(edgeImage),title('Robert梯度圖像');
sharpImage=Image+edgeImage;
subplot(2,2,4),imshow(sharpImage),title('Robert銳化圖像');

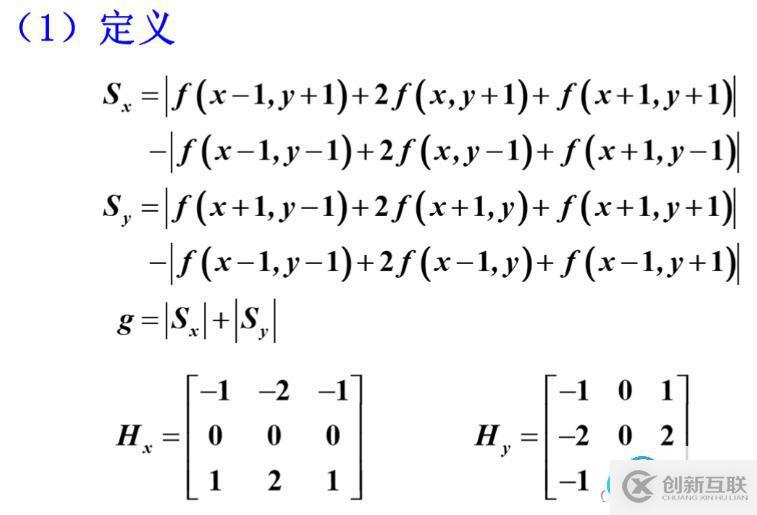

?????????????2.4.3 Sobel算子

%邊緣檢測
%Sobel算子
Image=im2double(rgb2gray(imread('room.jpg')));
subplot(2,2,1),imshow(Image),title('原圖');
BW= edge(Image,'sobel');
subplot(2,2,2),imshow(BW),title('邊緣檢測');
H1=[-1 -2 -1;0 0 0;1 2 1];
H2=[-1 0 1;-2 0 2;-1 0 1];
R1=imfilter(Image,H1);
R2=imfilter(Image,H2);
edgeImage=abs(R1)+abs(R2);
subplot(2,2,3),imshow(edgeImage),title('Sobel梯度圖像');
sharpImage=Image+edgeImage;
subplot(2,2,4),imshow(sharpImage),title('Sobel銳化圖像');

?????????????2.4.4 Prewitt算子

%邊緣檢測
%Prewitt算子
Image=im2double(rgb2gray(imread('room.jpg')));
subplot(1,3,1),imshow(Image),title('原圖');
H1=[-1 -1 -1;0 0 0;1 1 1];
H2=[-1 0 1;-1 0 1;-1 0 1];
R1=imfilter(Image,H1);
R2=imfilter(Image,H2);
edgeImage1=abs(R1)+abs(R2);
sharpImage1=edgeImage1+Image;
subplot(1,3,2),imshow(edgeImage1),title('兩個模板梯度圖像');
subplot(1,3,3),imshow(sharpImage1),title('兩個模板銳化圖像');

?????????????2.4.5 Canny算子

?特點：分別采用了兩個不同的閾值對圖像中的強邊緣和弱邊緣進行檢測，并且當且僅當弱邊緣和強邊緣有連接時，才在最后的檢測結果中將弱邊緣顯示出來。

%邊緣檢測
%Canny算子
Image=im2double(rgb2gray(imread('room.jpg')));
subplot(1,2,1),imshow(Image),title('原圖像');
BW = edge(Image,'canny');
subplot(1,2,2),imshow(BW),title('Canny邊緣檢測');

?????2.5 邊緣檢測算子各自的優缺點:

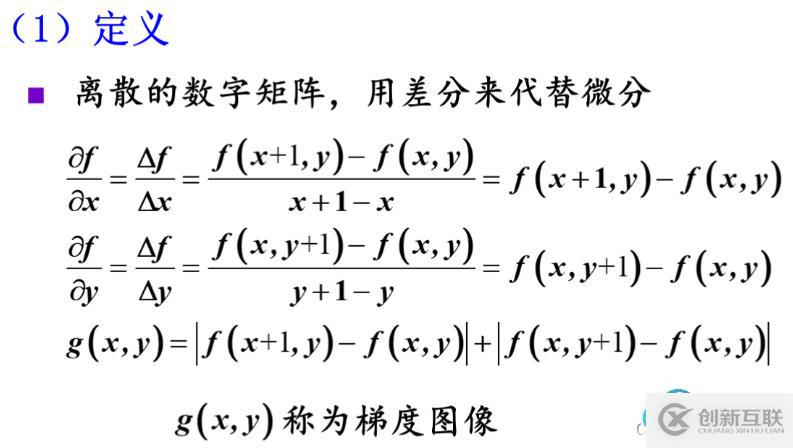

梯度算子計算簡單，但精度不高，只能檢測出圖像大致的輪廓，而對于比較細的邊緣可能會忽略。Roberts算子利用局部差分算子尋找邊緣，邊緣定位精度較高，但容易丟失部分邊緣，由于沒有經過平滑處理，因此不具備抑制噪聲能力。Sobel算子和 Prewitt算子都是先對圖像先做加權平滑濾波處理，然后再做微分運算，對噪聲有一定抑制能力但不能完全排除檢測結果出現虛假邊緣。Canny 算子有抑制噪聲能力，但會將一些高頻邊緣平滑掉。Prewitt 和 Sobel 算子比Roberts效果要好一些。Canny算子的檢測效果優于梯度算子，能夠檢測出圖像較細的邊緣部分。

3.預處理—— 腐蝕 ????????????????3.1 原理：

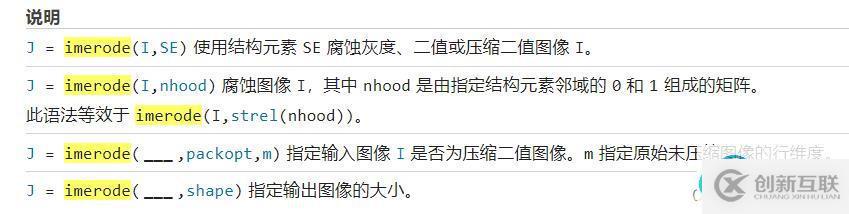

使用 imerode 函數進行圖像腐蝕。J?= imerode（I，SE）侵蝕灰度，二進制或壓縮的二進制圖像I，返回侵蝕的圖像J。 SE是結構元素對象或結構元素對象數組，由strel或offsetstrel函數返回。腐蝕是一種消除邊界點，使邊界向內部收縮的過程,可以用來消除小且無意義的物體。用結構元素掃描圖像的每一個像素，用結構元素與圖像做“與”操作，如果都為1，結果圖像的該像素為1,否則為0。即圖像中背景與結構元素重合的像素點輸出值為1，不完全重合的和不重合的像素點輸出值為0，以此實現削減無關結構的目的。

?????3.2 代碼：

function pushbutton4_Callback(hObject, eventdata, handles)
I=handles.BianYuan;
%se1=[1;1;1];
edit3=get (handles.edit3,'string');
edit3_1=round(str2double(edit3)) ;
se=strel('rectangle',[edit3_1,1]);
FuShi = imerode(I,se);
handles.Fushi=FuShi;
guidata(hObject, handles);
axes(handles.axes4)
imshow(FuShi,[]),title('圖像腐蝕');

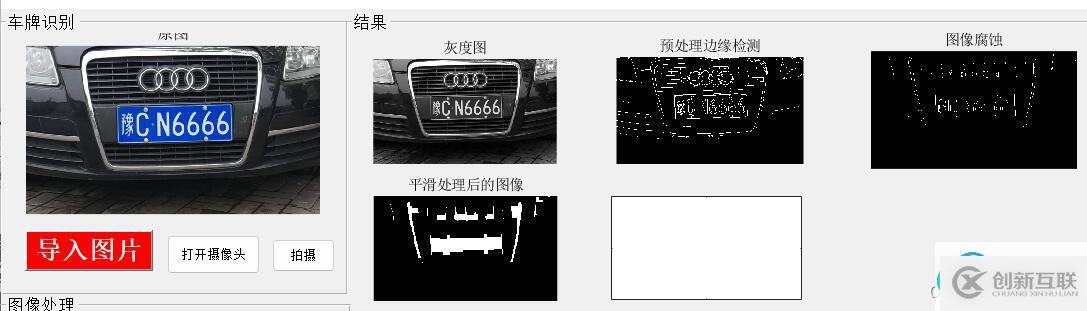

?????3.3 結果：

4. 預處理——閉運算 ????????????????4.1 原理：

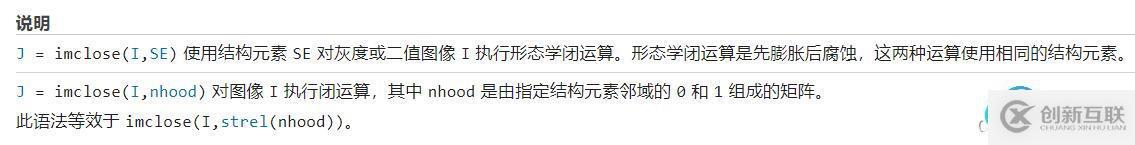

先膨脹圖像，然后對圖像進行腐蝕。其功能是來填充物體內的細小空洞，連接鄰近的物體，平滑邊界，同時不明顯改變面積。

?????4.2 代碼：

function pushbutton5_Callback(hObject, eventdata, handles)
I=handles.Fushi;
edit4=get(handles.edit4,'string');
edit4_1=round(str2double(edit4)) ;
se2 = strel('rectangle', [edit4_1,edit4_1]);
TianChong = imclose(I,se2) ;%使用閉運算進行平滑處理
handles.TianChong = TianChong;
guidata(hObject, handles);
axes(handles.axes5);
imshow(TianChong,[]),title('平滑處理后的圖像');

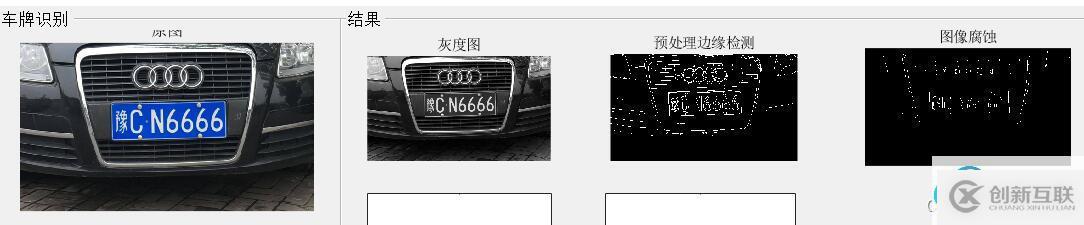

?????4.3 結果：

5.預處理——去除小對象 ????????????????5.1 原理：

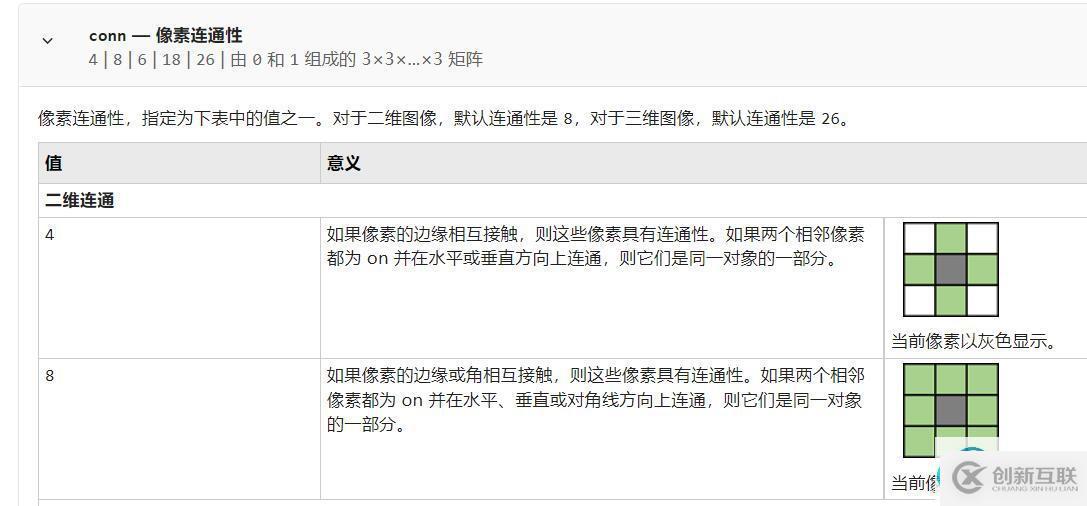

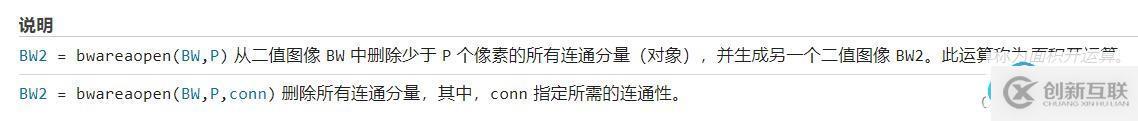

利用bwareaopen函數對小于車牌區域面積的連通對象進行剔除，防止其他連通對象干擾后面車牌區域的分割。去掉了不相關的區域，保留了感興趣的區域。bwareaopen函數：刪除二值圖像BW中相互連接的像素個數小于P的對象，默認情況下conn使用8鄰域。

?????5.2 代碼：

function pushbutton6_Callback(hObject, eventdata, handles)
I=handles.TianChong;
edit5=get (handles.edit5,'string');
edit5_1=double(str2double(edit5));
morphological = bwareaopen(I,edit5_1) ;
handles.morphological = morphological;
guidata(hObject, handles);
axes(handles.axes6);
imshow(morphological,[]),title('移除小對象');

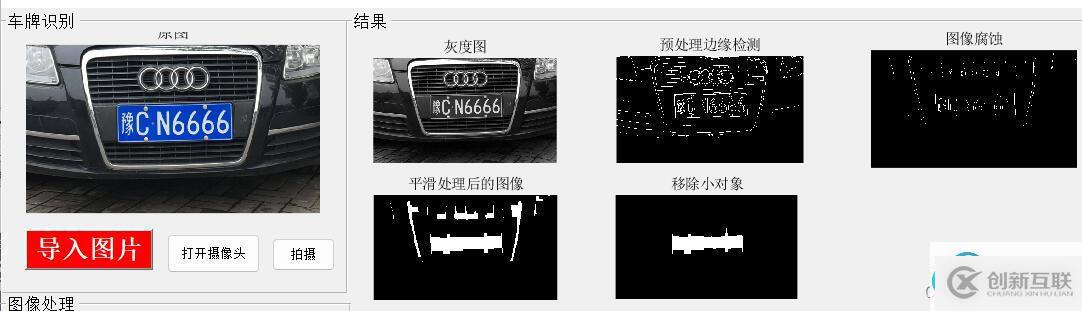

?????5.3 結果：

二、車牌定位 ????????1. 車牌定位—— 粗定位（確定行、列的起始和終止位置） ????????????????1.1 原理：

通過比較累計行像素灰度值和列像素灰度值確定車牌的真實位置。首先使用size函數得到該圖像矩陣的行數y和列數x，用zero函數建立一個y行1列的零矩陣blue_Y，然后使用嵌套循環結構遍歷該二值圖像的每一個像素點，把每行值為1的像素點（也就是藍色像素點）的數量分別記錄在先前創建的矩陣blue_y中。遍歷完之后，找出blue_y矩陣中值大的元素，它所對應的行即為該二值圖像中藍色像素點最多的行。然后我們以這一行為起點，分別向上向下逐行掃描，當被掃描到的藍中白色像素點多于某個值時，繼續掃描，直到掃描到某行中的藍色像素點數量小于估計值時，停止掃描，并記錄這一行的行數，該行數即為車牌的上邊界（或下邊界）。同理，我們可以用相同的方法確定出車牌的左邊界和右邊界。然后將原圖按照上述方法確定的坐標進行裁剪，即可得到僅有車牌的圖像。

?????1.2?代碼：

function pushbutton7_Callback(hObject, eventdata, handles)
%Origin=handles.Origin;
[y, x, z] = size(handles.morphological); %返回預處理后各維的尺寸，存儲在x,y,z中
img = double(handles.morphological); %轉成雙精度浮點型
% 車牌的藍色區域
% Y方向
blue_Y = zeros(y, 1);%產生一個y*1的零陣
for i = 1:y
for j = 1:x
if(img(i, j) == 1) % 判斷車牌位置區域,如果img圖像坐標（i，j）點值為1，即背景顏色為藍色，blue加一
blue_Y(i, 1) = blue_Y(i, 1) + 1; % 藍色像素點統計
end
end
end
% 找到Y(jié)坐標的最小值
img_Y1 = 1;
while (blue_Y(img_Y1)< 5) && (img_Y1< y)
img_Y1 = img_Y1 + 1;
end
% 找到Y(jié)坐標的大值
img_Y2 = y;
while (blue_Y(img_Y2)< 5) && (img_Y2 >img_Y1)
img_Y2 = img_Y2 - 1;
end
% x方向
blue_X = zeros(1, x);
for j = 1:x
for i = 1:y
if(img(i, j) == 1) % 判斷車牌位置區域
blue_X(1, j) = blue_X(1, j) + 1;
end
end
end
% 找到x坐標的最小值
img_X1 = 1;
while (blue_X(1, img_X1)< 5) && (img_X1< x)
img_X1 = img_X1 + 1;
end
% 找到x坐標的大值
img_X2 = x;
while (blue_X(1, img_X2)< 5) && (img_X2 >img_X1)
img_X2 = img_X2 - 1;
end
% 對圖像進行裁剪
DingWei = handles.Origin(img_Y1:img_Y2, img_X1:img_X2, :);
handles.DingWei = DingWei;
guidata(hObject, handles);
axes(handles.axes7);
imshow(DingWei);title('定位剪切后的彩色車牌圖像');

?????1.3 結果

2. 車牌定位——傾斜矯正 ????????????????2.1 原理

基于Radon變換的車牌圖像傾斜校正算法的實現，將車牌圖像朝各個方向投影，進而通過分析各方向的投影特性確定車牌的傾斜角度。

?????2.2 代碼

pictureGray1 = rgb2gray(DingWei);
%水平方向調整
T=affine2d([0 1 0;1 0 0;0 0 1]);
pictureTr=imwarp(pictureGray1,T); % 圖像轉置，順時針旋轉90°調整水平方向
theta = -20 : 20; %設置傾斜角度的范圍
r1 = radon(pictureTr, theta); %radon變換確定傾斜角
result1 = sum(abs(diff(r1)), 1); %求出行倒數絕對值的累加和，大的對應傾斜角
rot1 = find(result1==max(result1))-21;
pictureRo = imrotate(DingWei, rot1);
%豎直方向調整
pictureGray2 = rgb2gray(pictureRo);
r2 = radon(pictureGray2, theta);
result2 = sum(abs(diff(r2)), 1);
rot2 = (find(result2==max(result2))-21)/57.3; %將數值轉為角度
if rot2>0
T1 = affine2d([1 0 0 ; -tan(rot2) 1 0 ; size(pictureGray2, 1) * tan(rot2) 0 1]);
else
T1 = affine2d([1 0 0 ; tan(-rot2) 1 0 ; size(pictureGray2, 1) * tan(-rot2) 0 1]);
end
fx = imwarp(pictureRo, T1);
handles.fx = fx;
guidata(hObject, handles);
axes(handles.axes8);
imshow(fx);title('傾斜校正后的圖像');

?????2.3 結果

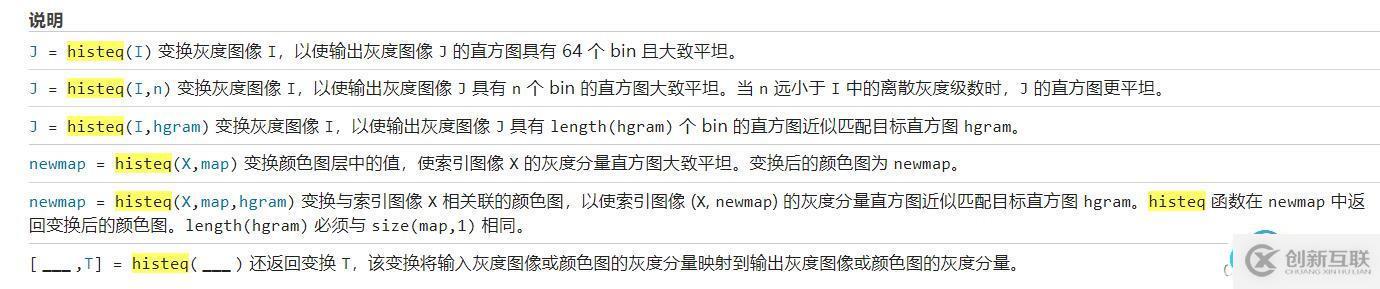

? 3. 車牌定位——精定位之預處理——對定位后的車牌進行灰度處理、直方圖均衡化

直方圖均衡是一種利用灰度變換自動調節圖像對比度的方法，通過灰度級的概率密度函數求出灰度變換函數，它是一種以累積分布函數變換法為基礎的直方圖修正法。把原始圖像的灰度分布直方圖變換為均勻分布的形式，擴大像素灰度值的動態范圍，從而增強圖像對比度。histeq使用直方圖均衡增強對比度。

? 4.? 車牌定位——精定位之二值化 ????????????????4.1 原理

? 最常用的方法就是設定一個閾值T，用T將圖像的數據分成兩部分：大于T的像素群和小于T的像素群，即對圖像二值化。所謂二值化實際上就是把原圖中的每個像素點的分別設置為0或255兩個值，簡單來說就是把整副原圖轉換成黑白圖像。若當圖中的哪點的灰度值大于這個值時就將該點設為大255，反之如果圖像中的某點的灰度值小于這個值的時候就將該點值設為最小0。查找資料得知圖像大灰度值減去圖像大灰度值與最小灰度值之差的三分之一可獲得令人滿意的閾值，二值化的效果較好。

也可用matlab自帶函數： imbinarize函數進行二值化 ，通過閾值化將二維灰度圖像或三維進行二值化 ，將所有高于全局閾值的值替換為 1 ，并將所有其他值設置為 0。 在默認情況下，imbinarize 使用 Otsu 方法，該方法選擇特定閾值來最小化閾值化的黑白像素的類內方差。

?????4.2 代碼

H_max = double(max(max(balance)));
H_min = double(min(min(balance)));
T=round(H_max-(H_max-H_min)/3); %T為二值化的閾值
[m,n]=size(balance);
BW=(double(balance)>=T);%d:二值圖像
%BW=im2bw(balance,T/256);
handles.BW = BW;
guidata(hObject, handles);
axes(handles.axes11);
imshow(BW),title("二值化車牌圖片");

?????4.3 結果

? 5.? 車牌定位——精定位之均值濾波

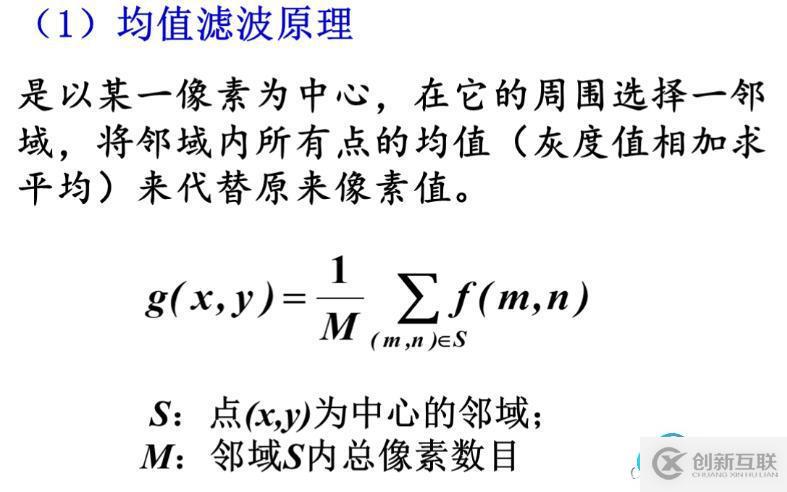

均值濾波主要思想為鄰域平均法，即用幾個像素灰度的平均值來代替每個像素的灰度，本質對領域內的矩陣求均值。它通常用于去除圖像中高斯噪聲。有效抑制加性噪聲。

均值濾波效果分析：

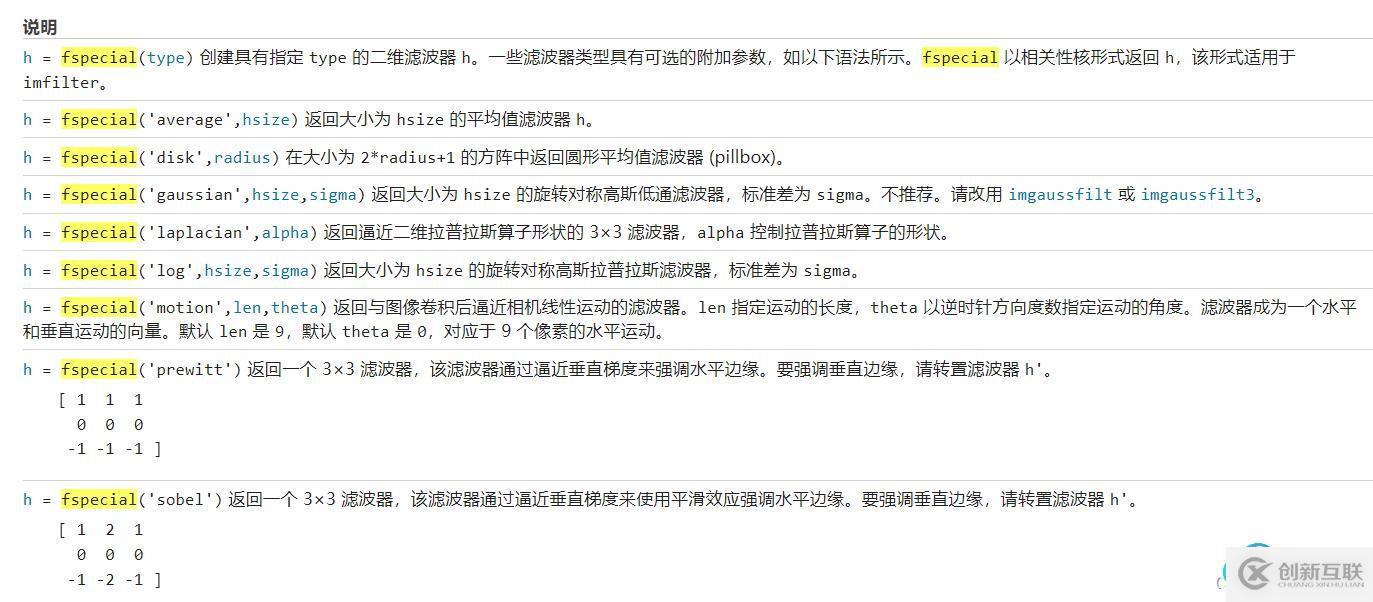

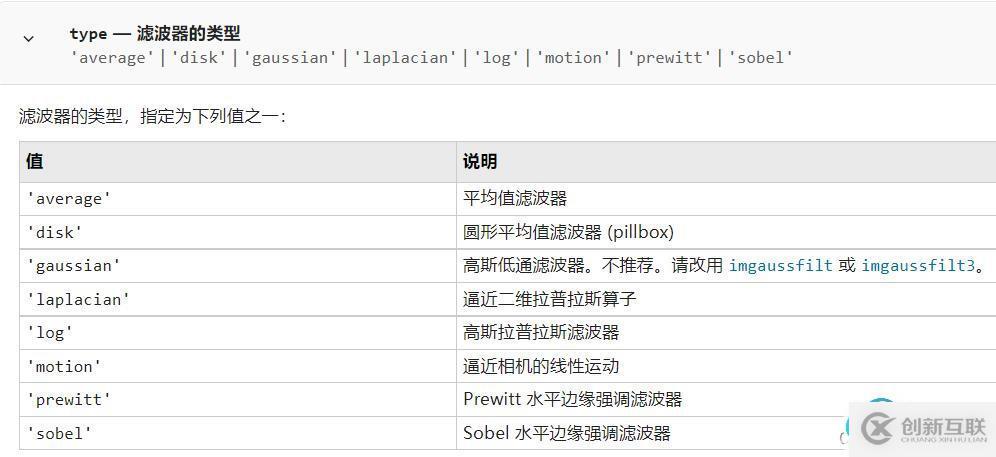

fspecial：創建預定義的二維濾波器

補充：

1. 高斯濾波

原理：

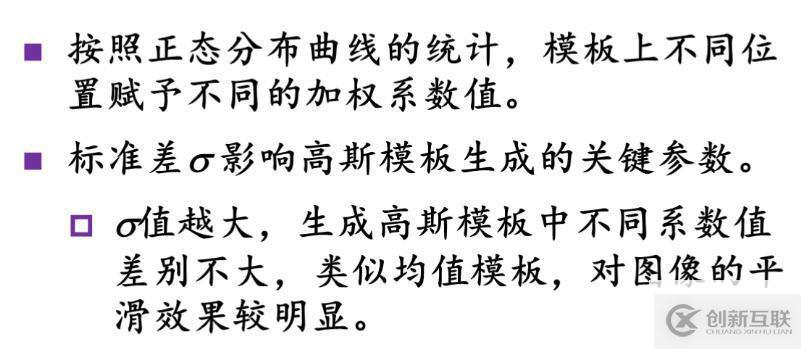

特點：

2. 中值濾波

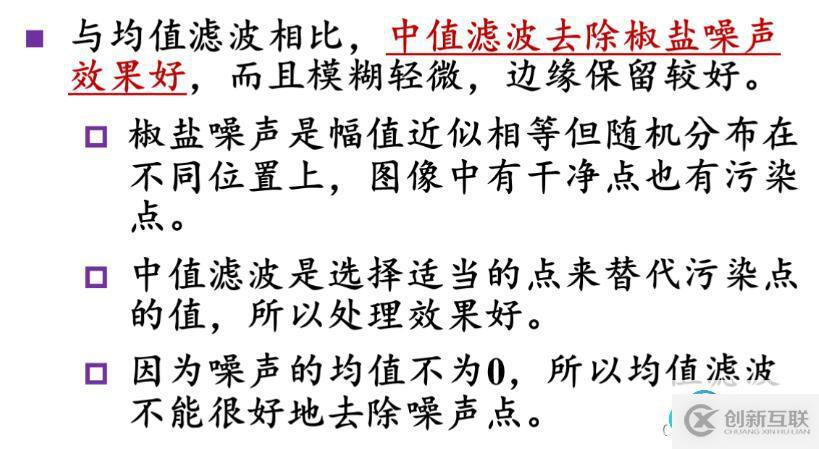

原理：噪聲的出現，使被處理點像素比周圍像素亮(暗)許多。以被處理點為中心，選取一個鄰域窗口，窗口內所有點值排序，取中值代替該點值。

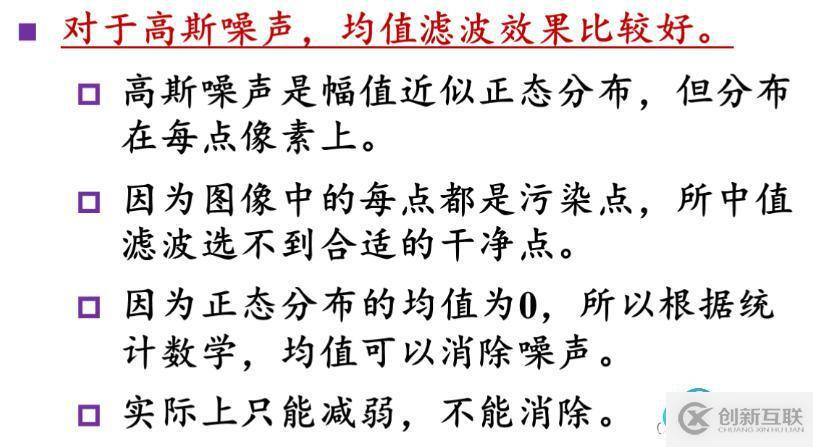

均值、中值濾波效果分析：

? 6. 車牌定位——精定位之去點處理

去除車牌字符間的點，防止后面分割時將點誤以為字符被分割，導致最后一個數字未能成功分割。

[m,n]=size(avg);
avg(:,round(n*122/430):round(n*137/430))=0;%去除中間的點
d=bwareaopen(avg,40);%用于刪除二值圖像中面積小于一個定值（此處為65）的對象，默認情況下使用8鄰域
handles.d=d; %更新原圖
guidata(hObject, handles);
axes(handles.axes13);
imshow(d),title('去點處理');

? 7. 車牌定位——精定位之去除上下邊框和鉚釘

去邊界化是指刪除車牌的上下邊界，為字符分割及識別做準備;而左右邊界不需刪除，因?yàn)閷⒃谧址指畈襟E中做處理。經過分析，圖像中字母和數字的上下邊界像素所在的行會出現多次黑白交替。計算各列之間的差值并累加，分別計算邊界坐標。從上到下逐行掃描像素,若此行黑白像素交替次數低于某一閾值(設為10)，則刪除該行。

diff_row = diff(d,1,2); % 前一列減后一列
diff_row_sum = sum(abs(diff_row), 2); %1為列， 2為行
[rows, columns] = size(d);
trows = ceil(rows*(1/3));
j = trows;
for i=1:trows
if diff_row_sum(j,1)<10
plate.rowa = j;
break;
end
j = trows-i;
end
for i=2*trows:size(diff_row_sum,1)
if diff_row_sum(i,1)<10
plate.rowb = i;
break;
end
end
I = d(plate.rowa:plate.rowb, :);
d=remove_extra_region(I);
handles.d=d;
guidata(hObject, handles);
axes(handles.axes21);
imshow(d);title('去除上下邊框和鉚釘');

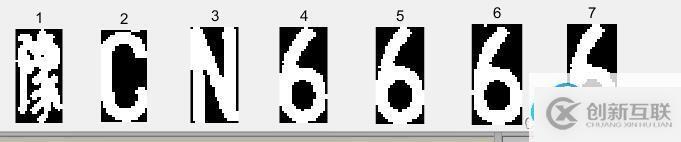

三、車牌字符分割 ????????1.? 垂直投影法

字符分割的方法也有多種：1.基于聚類分析的字符分割；2.投影分割的方法；3.基于模板匹配的字符分割等。最常用的是投影分割，主要是針對在車牌定位，圖像預處理后比較規則的車牌圖像。

在全局閾值算法中，Otsu在判別與最小二乘原理的基礎上推導出來的大方差閾值算法，速度快，且準確率。其原理是：設車牌圖像前景與后景分割閾值為X，前景點數占圖像比例記為k1，平均灰度u1；后景點數比例k2，平均灰度u2；圖像總平均灰度u=u1×k1+u2×k2。取X從最小灰度值到大灰度值，當X使得γ=k1×（u1-u）2+k2×（u2-u）2為大時即為最佳閾值。由于灰度值的分布情況，由方差值的大小來表現，因而當方差γ越大，說明前景和背景的差別γ越大。當前景被繪制到背景區域或背景被分為前景區域時，方差變小，所以當X使方差γ大時，它是最好的閾值。
從左到右逐列掃描像素,若此列像素均為黑色,在此處切割圖像。檢測每個圖像塊的寬度，若低于某一閾值，認為此區域?yàn)樽笥疫吔缁蜃址虚g的分隔區域，刪除此圖像塊。

function pushbutton8_Callback(hObject, eventdata, handles)
d = handles.d;
%切割圖像
d = my_imsplit(d);
[m, n] = size(d);
s = sum(d); %sum(x)就是豎向相加，求每列的和，結果是行向量;
j = 1;
k1 = 1;
k2 = 1;
while j ~= n
while s(j) == 0
j = j + 1;
end
k1 = j;
while s(j) ~= 0 && j<= n-1
j = j + 1;
end
k2 = j - 1;
if k2 - k1 >round(n / 6.5)
[val, num] = min(sum(d(:, [k1+5:k2-5])));
d(:, k1+num+5) = 0;%分割
end
end
%再切割
d = my_imsplit(d);
%切割出7個字符
y1=10;
y2=0.25;
flag=0;
word1=[];
while flag == 0
[m, n] = size(d);
left = 1;
width = 0;
while sum(d(:, width+1)) ~= 0
width = width + 1;
end
if width< y1
d(:, [1:width]) = 0;
d = my_imsplit(d);
else
temp = my_imsplit(imcrop(d, [1,1,width,m]));
[m, n] = size(temp);
all = sum(sum(temp));
two_thirds=sum(sum(temp([round(m/3):2*round(m/3)],:)));
if two_thirds/all >y2
flag = 1;
word1 = temp;
end
d(:, [1:width]) = 0;
d = my_imsplit(d);
end
end
%分割出第二至七個字符
[word2,d]=getword(d);
[word3,d]=getword(d);
[word4,d]=getword(d);
[word5,d]=getword(d);
[word6,d]=getword(d);
[word7,d]=getword(d);
[m,n]=size(word1);

2. 歸一化

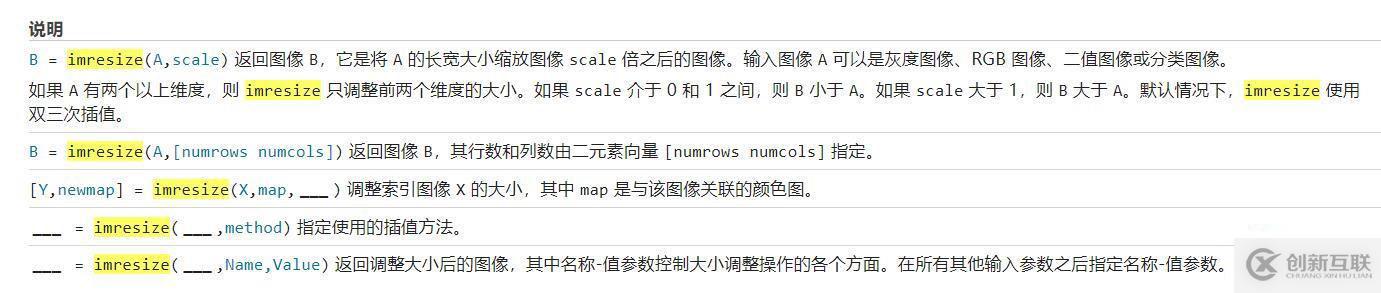

目前常用的主要有兩個，一是縮小或放大待識別字符的外框使其變成一特定的大?。涣硪环N則是通過分析字符在兩個方向上的像素點做字符歸一化。imresize對圖像做縮放處理，常用調用格式為：B=imresize(A,ntimes,method)；其中method可選nearest,bilinear（雙線性）,bicubic,box,lanczors2,lanczors3等。

word1=imresize(word1,[40 20]);
word2=imresize(word2,[40 20]);
word3=imresize(word3,[40 20]);
word4=imresize(word4,[40 20]);
word5=imresize(word5,[40 20]);
word6=imresize(word6,[40 20]);
word7=imresize(word7,[40 20]);

四、車牌字符識別

字符識別的基本方法通常有三類：1.結構特征分析方法；2.模板匹配法；3.神經網絡法。此處采用的是模板匹配的方法，即是將要識別的字符與事先構造好的模板進行比對，根據與模板的相似度的大小來確定最終的識別結果?；谀０迤ヅ渌惴ㄊ鞘紫葘⒎指詈蟮淖址祷?，并將其尺寸縮放為字符數據庫中模板的大小，然后與所有模板進行匹配，最后選取最佳匹配作為結果。建立數字庫對該方法在車牌識別過程中很重要，數字庫準確才能保證檢測出的數據正確。模板匹配是圖象識別方法中最具代表性的基本方法之一，它是將從待識別的圖象或圖象區域f(i,j)中提取的若干特征量與模板T(i,j)相應的特征量逐個進行比較，計算它們之間規格化的互相關量，其中互相關量大的一個就表示期間相似程度最高，可將圖象歸于相應的類。也可以計算圖象與模板特征量之間的距離，用最小距離法判定所屬類。

此處采用相減的方法來求得字符與模板中哪一個字符最相似，然后找到相似度大的輸出。汽車牌照的字符一般有七個，大部分車牌第一位是漢字，通常代表車輛所屬省份，緊接其后的為字母與數字。首先取字符模板，接著依次取待識別字符與模板進行匹配，將其與模板字符相減，得到的0越多那么就越匹配。把每一幅相減后的圖的0值個數保存，即為識別出來的結果。

Step 1.將分割完的圖像用最近鄰差值resize為20*40大小(與字符模板
同樣大小)。
Step 2.采用誤差法衡量匹配度,第p個分割圖像與第q個模板匹配的誤
差值為:

Step 3.對于每個分割圖像，取誤差值最小的模板當做其匹配圖像。

Step 4.輸出每個分割圖像對應的車牌字符。

function pushbutton9_Callback(hObject, eventdata, handles)
code=char(['0':'9' 'A':'Z' '京津豫遼皖魯浙贛鄂桂甘晉蒙陜吉閩貴粵青藏川寧瓊']);%京津滬渝冀豫云遼黑湘皖魯新蘇浙贛鄂桂甘晉蒙陜吉閩貴粵青藏川寧瓊、京津浙粵豫遼鄂陜魯
SubBw2=zeros(40,20);
l=1;
for I=1:7;
ii=int2str(I);
t=imread([ii,'.jpg']);
SegBw2=imresize(t,[40 20],'nearest');
SegBw2=double(SegBw2)>20;
if l==1 %第一位漢字識別
kmin=37;
kmax=43;
elseif l==2 %第二位字母識別
kmin=11;
kmax=36;
else l>=3 %第三位后字母或數字識別
kmin=1;
kmax=36;
end
for k2=kmin:kmax
fname=strcat('字符模板\',code(k2),'.jpg');
SamBw2=imread(fname);
SamBw2=double(SamBw2)>1;
for i=1:40
for j=1:20
SubBw2(i,j)=SegBw2(i,j)-SamBw2(i,j);
end
end
%相當于兩幅圖相減得第三幅圖
Dmax=0;
for k1=1:40;
for l1=1:20
if(SubBw2(k1,l1)>0 | SubBw2(k1,l1)<0)
Dmax=Dmax+1;
end
end
end
Error(k2)=Dmax;
end
Error1=Error(kmin:kmax);
MinError=min(Error1);
findc=find(Error1==MinError);
Code(l*2-1)=code(findc(1)+kmin-1);
Code(l*2)=' ';
l=l+1;
end
% 顯示識別結果
disp(Code);%disp：顯示變量的值
msgbox(Code,'識別出的車牌號');%msgbox：創建消息對話框

項目不是特別成熟，只能正確識別出車牌位置比較規整的圖像，還需要再改進。

一是當車牌圖像的對比度較小、光照不均勻、車牌磨損褪色以及有類似車牌紋理特征的干擾時，有效定位率下降;其次在車牌字符分割時，光照不均、對比度較小、傾斜、污跡、字符粘連和斷裂等嚴重退化的車牌圖像的字符分割效果也不理想。

五、改進

1.采用hsv顏色系統，添加圖片亮度檢測環節，判定圖片景的光照條件，依據光照強度的不同匹配不同顏色進行判斷，進而優化車牌定位

2.字符識別匹配環節中，可增加多套字符模板，添加不同角度的字符樣板，多次匹配，提高識別正確率

3.迫于時間，交互只做了預處理部分，可以動態調整參數值，后面可以多設置參數部分，可以根據不同場景不同角度車牌進行調整

4.學習神經網絡進行車牌識別，主要有兩種方法:一種方法是對待識別字符進行特征提取，然后用獲得的特征來訓練神經網絡分類器。另一種方法則充分利用神經網絡的特點，直接把待處理圖像輸入網絡，由網絡自動實現特征提取直至識別。

基于BP神經網絡的字母識別系統設計與實現 - 道客巴巴 (doc88.com)

你是否還在尋找穩定的海外服務器提供商？創新互聯www.cdcxhl.cn海外機房具備T級流量清洗系統配攻擊溯源，準確流量調度確保服務器高可用性，企業級服務器適合批量采購，新人活動首月15元起，快前往官網查看詳情吧

分享標題：數字圖像處理-創新互聯
文章來源：http://aaarwkj.com/article10/jcedo.html

成都網站建設公司_創新互聯，為您提供虛擬主機、軟件開發、動態網站、網站策劃、服務器托管、手機網站建設

廣告

聲明：本網站發布的內容（圖片、視頻和文字）以用戶投稿、用戶轉載內容為主，如果涉及侵權請盡快告知，我們將會在第一時間刪除。文章觀點不代表本網站立場，如需處理請聯系客服。電話：028-86922220；郵箱：631063699@qq.com。內容未經允許不得轉載，或轉載時需注明來源： 創新互聯
