使用EA進行系統設計中常用圖的畫法

為永州等地區用戶提供了全套網頁設計制作服務，及永州網站建設行業解決方案。主營業務為做網站、網站建設、永州網站設計，以傳統方式定制建設網站，并提供域名空間備案等一條龍服務，秉承以專業、用心的態度為用戶提供真誠的服務。我們深信只要達到每一位用戶的要求，就會得到認可，從而選擇與我們長期合作。這樣，我們也可以走得更遠！

1.1靜態視圖

1.1.1包圖

創建包圖：

包圖是最常用的圖，因?yàn)槲覀兊墓こ掏ǔ６际怯袑訉影鼧?gòu)成的，例如如下的一個包圖：

包中的屬性的隱藏方法見顯示隱藏，雙擊包缺省會可以打開其內部第一個視圖，這也是一個顯示的技巧可以通過Project Browser的工具欄來調整視圖的順序。

1.1.2類圖

創建類圖：

屬性、方法的設置：

a) 右鍵class，在彈出菜單中選擇Attributes設置屬性，在Operations設置方法：

b) 雙擊class在彈出的Properties中通過Details標簽頁設置：

類關系的建立：

通過點擊單擊一個類，點擊彈出的創建關系工具圖標，并拖動到要建立關系的class上：

松開左鍵，在彈出的關系菜單中選擇要建立關系的類型：

例如，選擇了Generalization的關系，會彈出要覆蓋的方法：

點擊確定后，關系建立完成：

有的是時候關系是聚合時，需要表示其之間的關系，如一對多關系，則需要雙擊連接，通過Source Role和：Target Role來設置：

創建關系如下：

1.1.3魯棒圖

創建方法：

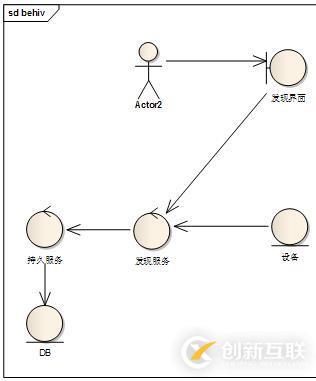

在需求分析和場景分析中經常會用到魯棒圖，魯棒圖分為邊界對象、控制對象和實體對象三種元素。使用魯棒圖的三種元素能很好地概括系統中的三類職責：交互、控制、信息。

魯棒圖三種元素與MVC間的關系

魯棒圖建模規則：

1.1.4組件圖

創建組件圖：

對于子系統劃分或模塊劃分等設計工作常用到組件圖，這里僅介紹接口依賴的表示方法。

通過組件圖工具箱的可以為組件建立接口，組件接口依賴關系表示：

1.2動態視圖 1.2.1用例圖

創建方法：

大家經常畫的圖，只說明注意用例間會有多種關系：

常用的幾種關系：由左至右是實現、依賴、擴展

除用例圖外，對于需求，我們還可以使用UML擴展的需求圖：

創建方法：

需求分為需求和特性元素，摸個需求可以與多個特性關聯：

另外需求可以有多種類型，不同類型的需求用不同顏色代表：

要顯示不同類型需求為不同的顏色，需要確保Options中的如下設置：

1.2.2活動圖

創建活動圖：

活動圖多用于描述流程需要展開的活動，多用于描述場景流程使用，常用畫法：

如果要體現活動中到執行者的分工，可以引入泳道：

改變泳道方向可以單擊泳道，點擊右上角的工具圖標，實現：

1.2.3時序圖

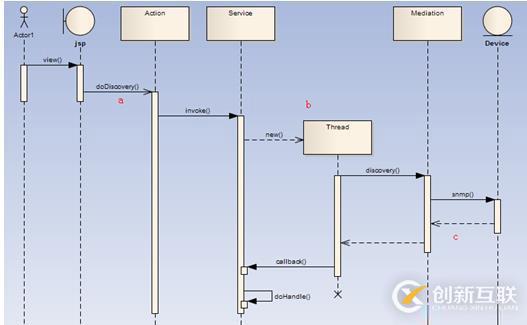

恐怕是表達流程最長用到的圖了，如發現設備的一個時序圖：

只介紹幾這里涉及的技巧，

a) 主要消息的類型是異步還是同步，異步為，而同步箭頭為：

設置方法是雙擊Link，在彈出的屬性對話框中，設置如下：

b) 如果對象不是整個時間軸的，而是臨時創建的在生命周期設置為new:

c) 如果同步方法，需要有返回消息，則主要返回消息為虛線的且為異步消息，返回消息的設置方法：

1.2.4協作圖

與時序圖相比，協作圖更好的體現對象間的關系與子流程

如何畫協作圖：

a) 先通過Direct Link將對象關系畫好：

b) 右鍵流程中第一個Link，對其添加消息：

如果創建的是新的流程的消息，需要框選“Start New Group”，否則不要勾選

如下圖，編號為2的連接上我們需要選中“Start New Group”

有的時候需要調整消息的順序，有兩種方法：

a) 右鍵任意消息，在彈出菜單，如下圖選擇

b) 或者通過Diagram菜單選擇Sequence Messages:

都將彈出如下界面來設置消息的順序：
