實現不同vlan間的相互通信方法一：單臂路由

創新互聯公司專注為客戶提供全方位的互聯網綜合服務，包含不限于成都網站建設、網站設計、和縣網絡推廣、小程序設計、和縣網絡營銷、和縣企業策劃、和縣品牌公關、搜索引擎seo、人物專訪、企業宣傳片、企業代運營等，從售前售中售后，我們都將竭誠為您服務，您的肯定，是我們最大的嘉獎；創新互聯公司為所有大學生創業者提供和縣建站搭建服務，24小時服務熱線：13518219792，官方網址：aaarwkj.com



一、試驗目的：通過單臂路由實現VLAN間的通信

二、使用工具：GNS3模擬器，SecureCRT，其中PC1和PC2用Route模擬

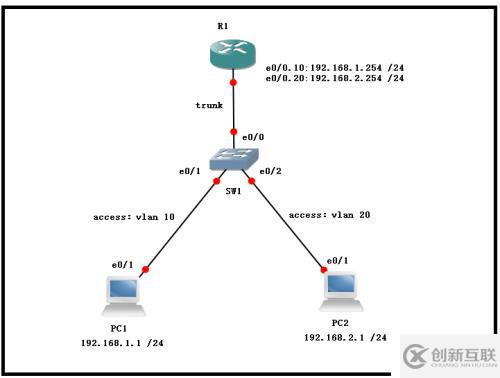

三、實驗拓撲：

四、具體步驟

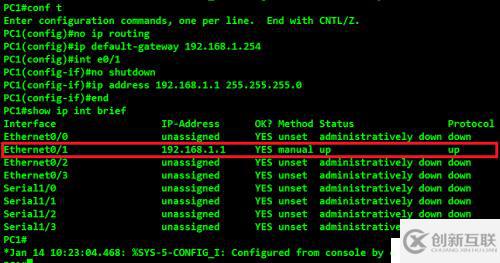

1、設置PC1的IP：192.168.1.1 /24 網關：192.168.1.254

  最后通過show ip inter brief進行驗證

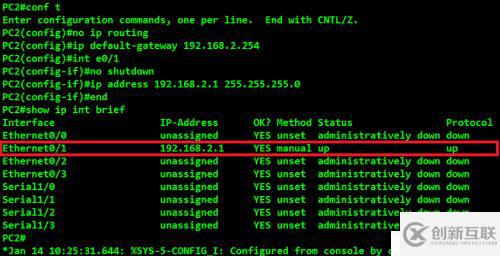

2、設置PC2的IP：192.168.2.1 /24 網關：192.168.2.254

  最后通過show ip inter brief進行驗證

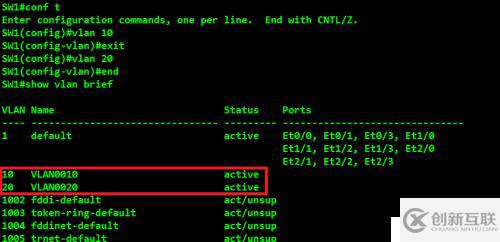

3、在SW1創建vlan 10和vlan 20

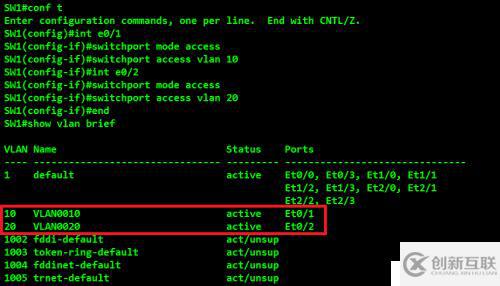

4、將SW1的e0/1端口模式設置為access，并劃入vlan 10 中

  將SW1的e0/2端口模式設置為access，并劃入vlan 20 中

   其中access是獨占模式，只允許通過對應vlan的流量

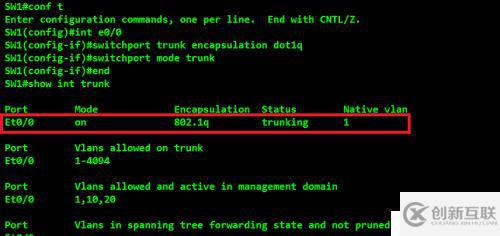

5、將SW1的e0/0端口模式設置為trunk，并封裝802.1q，trunk模式是共享模式，可以通過不同vlan的流量，并且對端也必須為trunk模式，即封裝802.1q（公有標準，不同廠商間支持良好，通常被使用）或者ISL（思科私有，現網用的較少）

6、將R1的e0/0端口開啟：

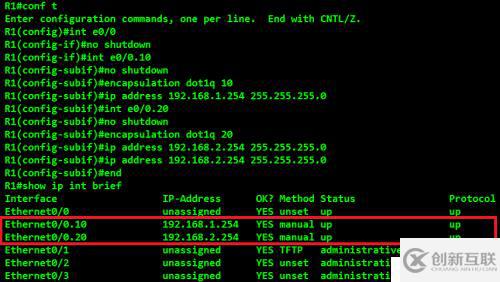

 進入e0/0的子接口e0/0.10，開啟端口，封裝802.1q(切記)并設置IP：192.168.1.254 /24, 此IP為vlan 10 的網關，特別注意encapsulation dot1q 后面的數字應為vlan ID

   進入e0/0的子接口e0/0.20，開啟端口，封裝802.1q(切記)并設置IP：192.168.2.254 /24, 此IP為vlan 20 的網關，特別注意encapsulation dot1q 后面的數字應為vlan ID

   此時e0/0.10 變?yōu)関lan 10的網關，e0/0.20 變?yōu)関lan 20的網關,要實現不同網絡通信，有路由即可，恰好這兩個e0/0的子接口是路由器直連路由，所以網關之間可達，最終vlan 10 和 vlan 20可以相互通信

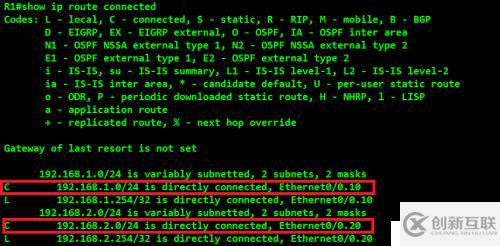

7、查看R1的直連路由

8、連通性測試

五、總結

    交換機只能在邏輯上進行vlan劃分，每個vlan是一個廣播域，也是一個子網，所以劃分vlan后vlan間無法進行訪問，所以通過單臂路由形式或者三層交換形式進行vlan間路由，使得兩個vlan之間可以相互通信。

                                                  -----蔥花子 2017-01-16

              -----轉載請注明出處 http://myitpp.blog.51cto.com
