操作系統--局部段描述符表的使用
Q:什么是LDT
A.局部段描述符表
1.本質是一個段描述符表，用于定義段描述符
2.與GDT類似，可以看作"段描述符的數組"
3.通過定義選擇子訪問局部描述符表中的元素

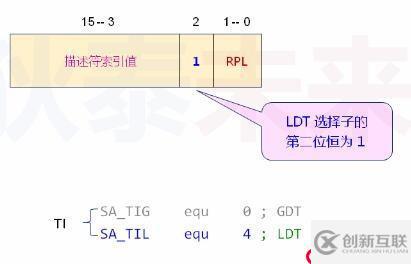

局部段描述符選擇子

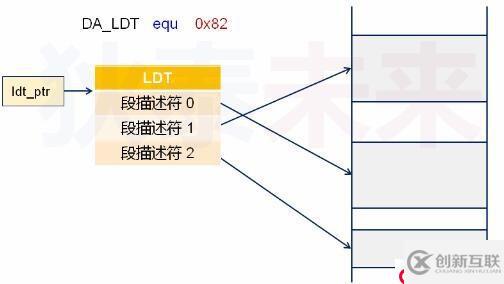

局部段描述符表
需要注意的是
1.局部段描述符表需要在全局段描述符表中注冊(增加描述符)
2.通過對應的選擇子加載局部段描述符
3.局部段描述符從第0項開始使用
在這里會出現一個問題-LDT具體用來干什么？同時為什么還需要一個"額外的"段描述符？
LDT的意義主要體現在兩個方面：代碼層次的意義-分級管理功能相同意義不同的段(多個代碼段)；系統層次的意義-實現多任務的基礎要素(每個任務對應一系列不同的段)

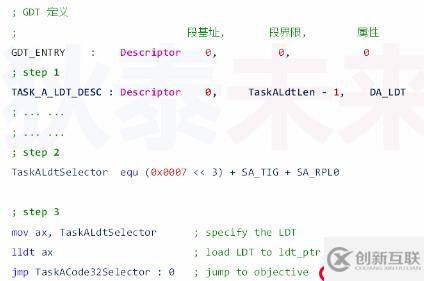

B.LDT的定義與使用
1.定義獨立功能相關的段(代碼段，數據段，棧段)
2.將目標段描述符組成局部段描述表(LDT)
3.為各個段描述符定義選擇子(SA_TIL)
4.在GDT中定義LDT的段描述符，并定義選擇子
C.LDT的定義與使用
代碼實現-要在inc.asm中對DA_LDT equ 0x82進行定義要不然會在運行時出現錯誤
專注于為中小企業提供網站制作、成都網站制作服務,電腦端+手機端+微信端的三站合一,更高效的管理,為中小企業平遙免費做網站提供優質的服務。我們立足成都，凝聚了一批互聯網行業人才，有力地推動了成百上千家企業的穩健成長，幫助中小企業通過網站建設實現規模擴充和轉變。
%include "inc.asm"
org 0x9000
jmp ENTRY_SEGMENT
[section .gdt]
; GDT definition
; 段基址， 段界限， 段屬性
GDT_ENTRY : Descriptor 0, 0, 0
CODE32_DESC : Descriptor 0, Code32SegLen - 1, DA_C + DA_32
VIDEO_DESC : Descriptor 0xB8000, 0x07FFF, DA_DRWA + DA_32
DATA32_DESC : Descriptor 0, Data32SegLen - 1, DA_DR + DA_32
STACK32_DESC : Descriptor 0, TopOfStack32, DA_DRW + DA_32
CODE16_DESC : Descriptor 0, 0xFFFF, DA_C
UPDATE_DESC : Descriptor 0, 0xFFFF, DA_DRW
TASK_A_LDT_DESC : Descriptor 0, TaskALdtLen - 1, DA_LDT
; GDT end
GdtLen equ $ - GDT_ENTRY
GdtPtr:
dw GdtLen - 1
dd 0
; GDT Selector
Code32Selector equ (0x0001 << 3) + SA_TIG + SA_RPL0
VideoSelector equ (0x0002 << 3) + SA_TIG + SA_RPL0
Data32Selector equ (0x0003 << 3) + SA_TIG + SA_RPL0
Stack32Selector equ (0x0004 << 3) + SA_TIG + SA_RPL0
Code16Selector equ (0x0005 << 3) + SA_TIG + SA_RPL0
UpdateSelector equ (0x0006 << 3) + SA_TIG + SA_RPL0
TaskALdtSelector equ (0x0007 << 3) + SA_TIG + SA_RPL0
; end of [section .gdt]
TopOfStack16 equ 0x7c00
[section .dat]
[bits 32]
DATA32_SEGMENT:
DTOS db "D.T.OS!", 0
DTOS_OFFSET equ DTOS - $$
HELLO_WORLD db "Hello World!", 0
HELLO_WORLD_OFFSET equ HELLO_WORLD - $$
Data32SegLen equ $ - DATA32_SEGMENT
[section .s16]
[bits 16]
ENTRY_SEGMENT:
mov ax, cs
mov ds, ax
mov es, ax
mov ss, ax
mov sp, TopOfStack16
mov [BACK_TO_REAL_MODE + 3], ax
; initialize GDT for 32 bits code segment
mov esi, CODE32_SEGMENT
mov edi, CODE32_DESC
call InitDescItem
mov esi, DATA32_SEGMENT
mov edi, DATA32_DESC
call InitDescItem
mov esi, STACK32_SEGMENT
mov edi, STACK32_DESC
call InitDescItem
mov esi, CODE16_SEGMENT
mov edi, CODE16_DESC
call InitDescItem
mov esi, TASK_A_LDT_ENTRY
mov edi, TASK_A_LDT_DESC
call InitDescItem
mov esi, TASK_A_CODE32_SEGMENT
mov edi, TASK_A_CODE32_DESC
call InitDescItem
mov esi, TASK_A_DATA32_SEGMENT
mov edi, TASK_A_DATA32_DESC
call InitDescItem
mov esi, TASK_A_STACK32_SEGMENT
mov edi, TASK_A_STACK32_DESC
call InitDescItem
; initialize GDT pointer struct
mov eax, 0
mov ax, ds
shl eax, 4
add eax, GDT_ENTRY
mov dword [GdtPtr + 2], eax
; 1. load GDT
lgdt [GdtPtr]
; 2. close interrupt
cli
; 3. open A20
in al, 0x92
or al, 00000010b
out 0x92, al
; 4. enter protect mode
mov eax, cr0
or eax, 0x01
mov cr0, eax
; 5. jump to 32 bits code
jmp dword Code32Selector : 0
BACK_ENTRY_SEGMENT:
mov ax, cs
mov ds, ax
mov es, ax
mov ss, ax
mov sp, TopOfStack16
in al, 0x92
and al, 11111101b
out 0x92, al
sti
mov bp, HELLO_WORLD
mov cx, 12
mov dx, 0
mov ax, 0x1301
mov bx, 0x0007
int 0x10
jmp $
; esi --> code segment label
; edi --> descriptor label
InitDescItem:
push eax
mov eax, 0
mov ax, cs
shl eax, 4
add eax, esi
mov word [edi + 2], ax
shr eax, 16
mov byte [edi + 4], al
mov byte [edi + 7], ah
pop eax
ret
[section .s16]
[bits 16]
CODE16_SEGMENT:
mov ax, UpdateSelector
mov ds, ax
mov es, ax
mov fs, ax
mov gs, ax
mov ss, ax
mov eax, cr0
and al, 11111110b
mov cr0, eax
BACK_TO_REAL_MODE:
jmp 0 : BACK_ENTRY_SEGMENT
Code16SegLen equ $ - CODE16_SEGMENT
[section .s32]
[bits 32]
CODE32_SEGMENT:
mov ax, VideoSelector
mov gs, ax
mov ax, Stack32Selector
mov ss, ax
mov eax, TopOfStack32
mov esp, eax
mov ax, Data32Selector
mov ds, ax
mov ebp, DTOS_OFFSET
mov bx, 0x0C
mov dh, 12
mov dl, 33
call PrintString
mov ebp, HELLO_WORLD_OFFSET
mov bx, 0x0C
mov dh, 13
mov dl, 31
call PrintString
mov ax, TaskALdtSelector
lldt ax
jmp TaskACode32Selector : 0
; jmp Code16Selector : 0
; ds:ebp --> string address
; bx --> attribute
; dx --> dh : row, dl : col
PrintString:
push ebp
push eax
push edi
push cx
push dx
print:
mov cl, [ds:ebp]
cmp cl, 0
je end
mov eax, 80
mul dh
add al, dl
shl eax, 1
mov edi, eax
mov ah, bl
mov al, cl
mov [gs:edi], ax
inc ebp
inc dl
jmp print
end:
pop dx
pop cx
pop edi
pop eax
pop ebp
ret
Code32SegLen equ $ - CODE32_SEGMENT
[section .gs]
[bits 32]
STACK32_SEGMENT:
times 1024 * 4 db 0
Stack32SegLen equ $ - STACK32_SEGMENT
TopOfStack32 equ Stack32SegLen - 1
; ==========================================
;
; Task A Code Segment
;
; ==========================================
[section .task-a-ldt]
; Task A LDT definition
; 段基址, 段界限, 段屬性
TASK_A_LDT_ENTRY:
TASK_A_CODE32_DESC : Descriptor 0, TaskACode32SegLen - 1, DA_C + DA_32
TASK_A_DATA32_DESC : Descriptor 0, TaskAData32SegLen - 1, DA_DR + DA_32
TASK_A_STACK32_DESC : Descriptor 0, TaskAStack32SegLen - 1, DA_DRW + DA_32
TaskALdtLen equ $ - TASK_A_LDT_ENTRY
; Task A LDT Selector
TaskACode32Selector equ (0x0000 << 3) + SA_TIL + SA_RPL0
TaskAData32Selector equ (0x0001 << 3) + SA_TIL + SA_RPL0
TaskAStack32Selector equ (0x0002 << 3) + SA_TIL + SA_RPL0
[section .task-a-dat]
[bits 32]
TASK_A_DATA32_SEGMENT:
TASK_A_STRING db "This is Task A!", 0
TASK_A_STRING_OFFSET equ TASK_A_STRING - $$
TaskAData32SegLen equ $ - TASK_A_DATA32_SEGMENT
[section .task-a-gs]
[bits 32]
TASK_A_STACK32_SEGMENT:
times 1024 db 0
TaskAStack32SegLen equ $ - TASK_A_STACK32_SEGMENT
TaskATopOfStack32 equ TaskAStack32SegLen - 1
[section .task-a-s32]
[bits 32]
TASK_A_CODE32_SEGMENT:
mov ax, VideoSelector
mov gs, ax
mov ax, TaskAStack32Selector
mov ss, ax
mov eax, TaskATopOfStack32
mov esp, eax
mov ax, TaskAData32Selector
mov ds, ax
mov ebp, TASK_A_STRING_OFFSET
mov bx, 0x0C
mov dh, 14
mov dl, 29
call PrintString
jmp $
; ds:ebp --> string address
; bx --> attribute
; dx --> dh : row, dl : col
TaskACode32SegLen equ $ - TASK_A_CODE32_SEGMENT

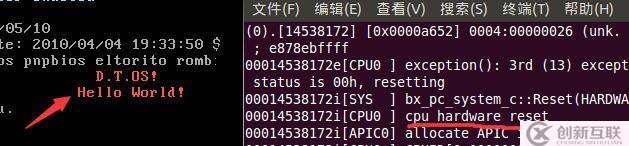

運行結果
該處的運行結果

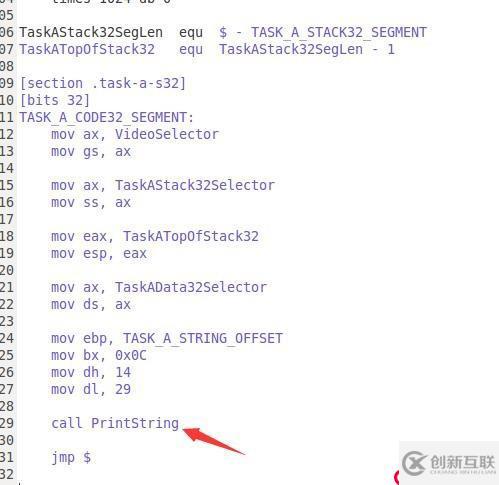

從運行結果可以得知并沒有打印出自定義的字符串，還是打印之前的結果，同時發現還存在一個錯誤，就是CPU進行了重置，但是取消掉call PrintString 這個操作，會發現存在的錯誤消失了，這個函數是保護模式下的函數在這里調用出現錯誤的原因是屬于其它段的，不屬于現在的段，代碼段發生了跳轉，選擇子不一樣了。可以進行改進的是將之前的打印函數復制粘貼一份到現在的段中，需要注意的是要將名字進行修改，不然會出現錯誤

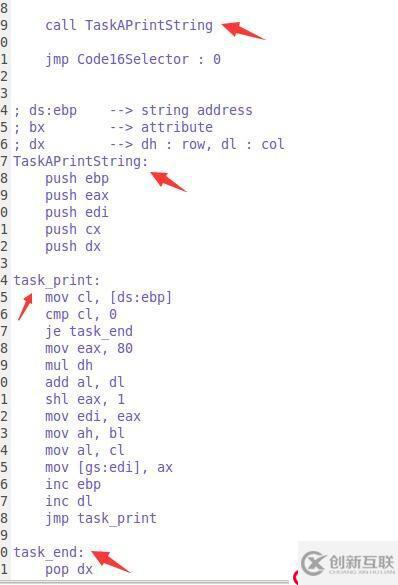

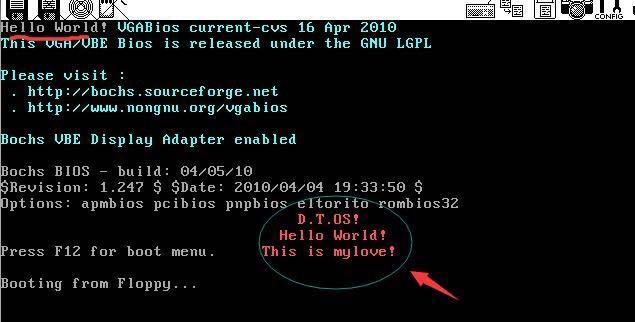

改正后的代碼，注意jmp Code16Selector : 0命令會返回實模式打印Hello World及打印結果

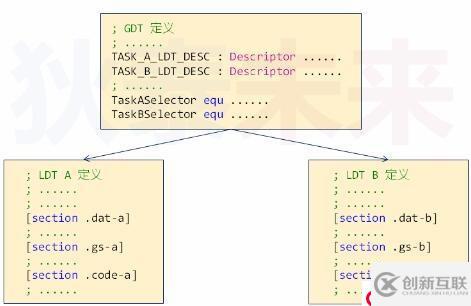

D.多任務程序設計的實現思路
從這張圖可以聯想出-在保護模式下的不同段之間如何進行代碼復用？
小結
1.局部段描述符表用于組織功能相關的段
2.局部段描述符表需要加載后才能正常使用
3.局部段描述符表必須在全局段描述符表中注冊
4.通過局部段描述符表的選擇子對其進行訪問
5.局部段描述符表是實現多任務的基礎
