創建Window

Window即窗口，這個概念在AndroidFramework中的實現為android.view.Window這個抽象類，這個抽象類是對Android系統中的窗口的抽象。在介紹這個類之前，我們先來看看究竟什么是窗口呢？

實際上，窗口是一個宏觀的思想，它是屏幕上用于繪制各種UI元素及響應用戶輸入事件的一個矩形區域。通常具備以下兩個特點：

獨立繪制，不與其它界面相互影響；

不會觸發其它界面的輸入事件；

在Android系統中，窗口是獨占一個Surface實例的顯示區域，每個窗口的Surface由WindowManagerService分配。我們可以把Surface看作一塊畫布，應用可以通過Canvas或OpenGL在其上面作畫。畫好之后，通過SurfaceFlinger將多塊Surface按照特定的順序（即Z-order）進行混合，而后輸出到FrameBuffer中，這樣用戶界面就得以顯示。

android.view.Window這個抽象類可以看做Android中對窗口這一宏觀概念所做的約定，而PhoneWindow這個類是Framework為我們提供的Android窗口概念的具體實現。接下來我們先來介紹一下android.view.Window這個抽象類。

這個抽象類包含了三個核心組件：

WindowManager.LayoutParams:窗口的布局參數；

Callback:窗口的回調接口，通常由Activity實現；

ViewTree:窗口所承載的控件樹。

在Activity的attach方法中通過調用PolicyManager.makeNewWindo創建Window,將一個View add到WindowManager時，WindowManagerImpl創建一個ViewRoot來管理該窗口的根View。并通過ViewRoot.setView方法把該View傳給ViewRoot。

final void attach(Context context, ActivityThread aThread,
    Instrumentation instr, IBinder token, int ident,
    Application application, Intent intent, ActivityInfo info,
    CharSequence title, Activity parent, String id,
    NonConfigurationInstances lastNonConfigurationInstances,
    Configuration config) {
  attachBaseContext(context);

  mFragments.attachActivity(this, mContainer, null);

  mWindow = PolicyManager.makeNewWindow(this);
  mWindow.setCallback(this);
  mWindow.getLayoutInflater().setPrivateFactory(this);

創建DecorView

DecorView為整個Window界面的最頂層View。
Activity中的Window對象幫我們創建了一個PhoneWindow內部類DecorView（父類為FrameLayout）窗口頂層視圖，然后通過LayoutInflater將xml內容布局解析成View樹形結構添加到DecorView頂層視圖中id為content的FrameLayout父容器上面。Activity的content內容布局最終會添加到DecorView窗口頂層視圖上面。

protected boolean initializePanelDecor(PanelFeatureState st) {
  st.decorView = new DecorView(getContext(), st.featureId);
  st.gravity = Gravity.CENTER | Gravity.BOTTOM;
  st.setStyle(getContext());

  return true;
}

創建ViewRoot并關聯View

WindowManagerImpl保存DecorView到mViews，創建對應的ViewRoot；
ViewRoot用于管理窗口的根View，并和global window manger進行交互。ViewRoot中有一個nested class： W，W是一個Binder子類，用于接收global window manager的各種消息， 如按鍵消息， 觸摸消息等。 ViewRoot有一個W類型的成員mWindow，ViewRoot在Constructor中創建一個W的instance并賦值給mWindow。 ViewRoot是Handler的子類， W會通過Looper把消息傳遞給ViewRoot。 ViewRoot在setView方法中把mWindow傳給sWindowSession。

public void addView(View view, ViewGroup.LayoutParams params,
    Display display, Window parentWindow) {
  if (view == null) {
    throw new IllegalArgumentException("view must not be null");
  }
  if (display == null) {
    throw new IllegalArgumentException("display must not be null");
  }
  if (!(params instanceof WindowManager.LayoutParams)) {
    throw new IllegalArgumentException("Params must be WindowManager.LayoutParams");
  }

  final WindowManager.LayoutParams wparams = (WindowManager.LayoutParams)params;
  if (parentWindow != null) {
    parentWindow.adjustLayoutParamsForSubWindow(wparams);
  }

  ViewRootImpl root;
  View panelParentView = null;

  synchronized (mLock) {
    // Start watching for system property changes.
    if (mSystemPropertyUpdater == null) {
      mSystemPropertyUpdater = new Runnable() {
        @Override public void run() {
          synchronized (mLock) {
            for (ViewRootImpl viewRoot : mRoots) {
              viewRoot.loadSystemProperties();
            }
          }
        }
      };
      SystemProperties.addChangeCallback(mSystemPropertyUpdater);
    }

    int index = findViewLocked(view, false);
    if (index >= 0) {
      throw new IllegalStateException("View " + view
          + " has already been added to the window manager.");
    }

    // If this is a panel window, then find the window it is being
    // attached to for future reference.
    if (wparams.type >= WindowManager.LayoutParams.FIRST_SUB_WINDOW &&
        wparams.type <= WindowManager.LayoutParams.LAST_SUB_WINDOW) {
      final int count = mViews != null ? mViews.length : 0;
      for (int i=0; i<count; i++) {
        if (mRoots[i].mWindow.asBinder() == wparams.token) {
          panelParentView = mViews[i];
        }
      }
    }

    root = new ViewRootImpl(view.getContext(), display);

    view.setLayoutParams(wparams);

    if (mViews == null) {
      index = 1;
      mViews = new View[1];
      mRoots = new ViewRootImpl[1];
      mParams = new WindowManager.LayoutParams[1];
    } else {
      index = mViews.length + 1;
      Object[] old = mViews;
      mViews = new View[index];
      System.arraycopy(old, 0, mViews, 0, index-1);
      old = mRoots;
      mRoots = new ViewRootImpl[index];
      System.arraycopy(old, 0, mRoots, 0, index-1);
      old = mParams;
      mParams = new WindowManager.LayoutParams[index];
      System.arraycopy(old, 0, mParams, 0, index-1);
    }
    index--;

    mViews[index] = view;
    mRoots[index] = root;
    mParams[index] = wparams;
  }

  // do this last because it fires off messages to start doing things
  try {
    root.setView(view, wparams, panelParentView);
  } catch (RuntimeException e) {
    // BadTokenException or InvalidDisplayException, clean up.
    synchronized (mLock) {
      final int index = findViewLocked(view, false);
      if (index >= 0) {
        removeViewLocked(index, true);
      }
    }
    throw e;
  }
}

ViewRoot是GUI管理系統與GUI呈現系統之間的橋梁，需要注意它并不是一個View類型，。
它的主要作用如下：

1、向DecorView分發收到的用戶發起的event事件，如按鍵，觸屏，軌跡球等事件；
2、與WindowManagerService交互，完成整個Activity的GUI的繪制。
View繪制基本流程

這里先給出Android系統View的繪制流程：依次執行View類里面的如下三個方法：

measure(int ,int) :測量View的大小
layout(int ,int ,int ,int) ：設置子View的位置
draw(Canvas) ：繪制View內容到Canvas畫布上

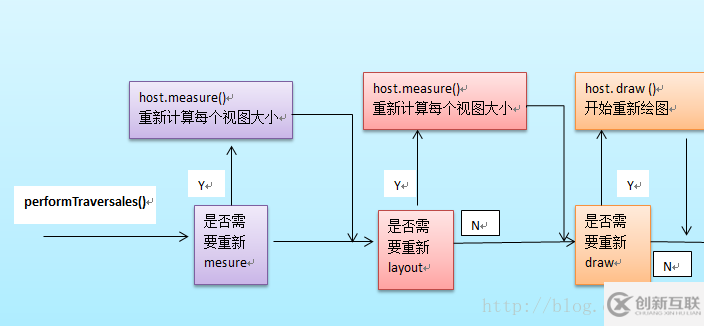

整個View樹的繪圖流程是在ViewRoot.java類的performTraversals()函數展開的，該函數做的執行過程可簡單概況為根據之前設置的狀態，判斷是否需要重新計算視圖大小(measure)、是否重新需要安置視圖的位置、以及是否需要重繪 (draw)
mesarue()測量過程

主要作用：為整個View樹計算實際的大小，即設置實際的高(mMeasuredHeight)和寬(mMeasureWidth)，每個View的控件的實際寬高都是由父視圖和本身視圖決定的。

具體的調用如下：

ViewRootImpl 的performTraversals方法中，調用measureHierarchy，然后調用performMeasure

private void performMeasure(int childWidthMeasureSpec, int childHeightMeasureSpec) {
    Trace.traceBegin(Trace.TRACE_TAG_VIEW, "measure");
    try {
      mView.measure(childWidthMeasureSpec, childHeightMeasureSpec);
    } finally {
      Trace.traceEnd(Trace.TRACE_TAG_VIEW);
    }
  }

ViewRoot根對象地屬性mView(其類型一般為ViewGroup類型)調用measure()方法去計算View樹的大小，回調

View/ViewGroup對象的onMeasure()方法，該方法實現的功能如下：

1、設置本View視圖的最終大小，該功能的實現通過調用setMeasuredDimension()方法去設置實際的高(mMeasuredHeight)和寬(mMeasureWidth)

2、如果該View對象是個ViewGroup類型，需要重寫onMeasure()方法，對其子視圖進行遍歷的measure()過程。

對每個子視圖的measure()過程，是通過調用父類ViewGroup.java類里的measureChildWithMargins()方法去實現，該方法內部只是簡單地調用了View對象的measure()方法。

整個measure調用流程就是個樹形的遞歸過程

measure()方法兩個參數都是父View傳遞過來的，也就是代表了父view的規格。他由兩部分組成，高2位表示MODE，定義在MeasureSpec類（View的內部類）中，有三種類型，MeasureSpec.EXACTLY表示確定大小，MeasureSpec.AT_MOST表示最大大小，MeasureSpec.UNSPECIFIED不確定。低30位表示size，也就是父View的大小。對于系統Window類的DecorVIew對象Mode一般都為MeasureSpec.EXACTLY，而size分別對應屏幕寬高。對于子View來說大小是由父View和子View共同決定的。

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
  setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec),
      getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec));
}

protected final void setMeasuredDimension(int measuredWidth, int measuredHeight) {
   boolean optical = isLayoutModeOptical(this);
   if (optical != isLayoutModeOptical(mParent)) {
     Insets insets = getOpticalInsets();
     int opticalWidth = insets.left + insets.right;
     int opticalHeight = insets.top + insets.bottom;

     measuredWidth += optical ? opticalWidth : -opticalWidth;
     measuredHeight += optical ? opticalHeight : -opticalHeight;
   }
   mMeasuredWidth = measuredWidth;
   mMeasuredHeight = measuredHeight;

   mPrivateFlags |= PFLAG_MEASURED_DIMENSION_SET;
 }

layout布局過程

主要作用 ：為將整個根據子視圖的大小以及布局參數將View樹放到合適的位置上。
具體的調用如下：
ViewRootImpl 的performTraversals方法中，調用performLayout

private void performLayout(WindowManager.LayoutParams lp, int desiredWindowWidth,
    int desiredWindowHeight) {
  mLayoutRequested = false;
  mScrollMayChange = true;
  mInLayout = true;

  final View host = mView;
  if (DEBUG_ORIENTATION || DEBUG_LAYOUT) {
    Log.v(TAG, "Laying out " + host + " to (" +
        host.getMeasuredWidth() + ", " + host.getMeasuredHeight() + ")");
  }

  Trace.traceBegin(Trace.TRACE_TAG_VIEW, "layout");
  try {
    host.layout(0, 0, host.getMeasuredWidth(), host.getMeasuredHeight());

    mInLayout = false;
    int numViewsRequestingLayout = mLayoutRequesters.size();
    if (numViewsRequestingLayout > 0) {
      // requestLayout() was called during layout.
      // If no layout-request flags are set on the requesting views, there is no problem.
      // If some requests are still pending, then we need to clear those flags and do
      // a full request/measure/layout pass to handle this situation.
      ArrayList<View> validLayoutRequesters = getValidLayoutRequesters(mLayoutRequesters,
          false);
      if (validLayoutRequesters != null) {
        // Set this flag to indicate that any further requests are happening during
        // the second pass, which may result in posting those requests to the next
        // frame instead
        mHandlingLayoutInLayoutRequest = true;

        // Process fresh layout requests, then measure and layout
        int numValidRequests = validLayoutRequesters.size();
        for (int i = 0; i < numValidRequests; ++i) {
          final View view = validLayoutRequesters.get(i);
          Log.w("View", "requestLayout() improperly called by " + view +
              " during layout: running second layout pass");
          view.requestLayout();
        }
        measureHierarchy(host, lp, mView.getContext().getResources(),
            desiredWindowWidth, desiredWindowHeight);
        mInLayout = true;
        host.layout(0, 0, host.getMeasuredWidth(), host.getMeasuredHeight());

        mHandlingLayoutInLayoutRequest = false;

        // Check the valid requests again, this time without checking/clearing the
        // layout flags, since requests happening during the second pass get noop'd
        validLayoutRequesters = getValidLayoutRequesters(mLayoutRequesters, true);
        if (validLayoutRequesters != null) {
          final ArrayList<View> finalRequesters = validLayoutRequesters;
          // Post second-pass requests to the next frame
          getRunQueue().post(new Runnable() {
            @Override
            public void run() {
              int numValidRequests = finalRequesters.size();
              for (int i = 0; i < numValidRequests; ++i) {
                final View view = finalRequesters.get(i);
                Log.w("View", "requestLayout() improperly called by " + view +
                    " during second layout pass: posting in next frame");
                view.requestLayout();
              }
            }
          });
        }
      }

    }
  } finally {
    Trace.traceEnd(Trace.TRACE_TAG_VIEW);
  }
  mInLayout = false;
}

host.layout()開始View樹的布局，繼而回調給View/ViewGroup類中的layout()方法。具體流程如下

1 、layout方法會設置該View視圖位于父視圖的坐標軸，即mLeft，mTop，mLeft，mBottom(調用setFrame()函數去實現)，接下來回調onLayout()方法(如果該View是ViewGroup對象，需要實現該方法，對每個子視圖進行布局)。
2、如果該View是個ViewGroup類型，需要遍歷每個子視圖chiildView，調用該子視圖的layout()方法去設置它的坐標值。

protected void onLayout(boolean changed, int left, int top, int right, int bottom) {
}

public void layout(int l, int t, int r, int b) {
  int oldL = mLeft;
  int oldT = mTop;
  int oldB = mBottom;
  int oldR = mRight;
  boolean changed = isLayoutModeOptical(mParent) ?
      setOpticalFrame(l, t, r, b) : setFrame(l, t, r, b);
  if (changed || (mPrivateFlags & PFLAG_LAYOUT_REQUIRED) == PFLAG_LAYOUT_REQUIRED) {
    onLayout(changed, l, t, r, b);
    mPrivateFlags &= ~PFLAG_LAYOUT_REQUIRED;

    ListenerInfo li = mListenerInfo;
    if (li != null && li.mOnLayoutChangeListeners != null) {
      ArrayList<OnLayoutChangeListener> listenersCopy =
          (ArrayList<OnLayoutChangeListener>)li.mOnLayoutChangeListeners.clone();
      int numListeners = listenersCopy.size();
      for (int i = 0; i < numListeners; ++i) {
        listenersCopy.get(i).onLayoutChange(this, l, t, r, b, oldL, oldT, oldR, oldB);
      }
    }
  }
  mPrivateFlags &= ~PFLAG_FORCE_LAYOUT;
}

draw()繪圖過程

ViewRootImpl的performTraversals方法中，調用了mView的draw方法

mView.draw()開始繪制，draw()方法實現的功能如下：

1、繪制該View的背景

2、為顯示漸變框做一些準備操作

3、調用onDraw()方法繪制視圖本身(每個View都需要重載該方法，ViewGroup不需要實現該方法)

4、調用dispatchDraw()方法繪制子視圖(如果該View類型不為ViewGroup，即不包含子視圖，不需要重載該方法)

值得說明的是，ViewGroup類已經為我們重寫了dispatchDraw()的功能實現，應用程序一般不需要重寫該方法，但可以重載父類函數實現具體的功能。

dispatchDraw()方法內部會遍歷每個子視圖，調用drawChild()去重新回調每個子視圖的draw()方法。

5、繪制滾動條

刷新視圖

Android中實現view的更新有兩個方法，一個是invalidate，另一個是postInvalidate，其中前者是在UI線程自身中使用，而后者在非UI線程中使用。

requestLayout()方法：會導致調用measure()過程和layout()過程。

說明：只是對View樹重新布局layout過程包括measure()和layout()過程，不會調用draw()過程，但不會重新繪制

任何視圖包括該調用者本身。

一般引起invalidate()操作的函數如下：

1、直接調用invalidate()方法，請求重新draw()，但只會繪制調用者本身。

2、setSelection()方法：請求重新draw()，但只會繪制調用者本身。

3、setVisibility()方法：當View可視狀態在INVISIBLE轉換VISIBLE時，會間接調用invalidate()方法，繼而繪制該View。

4、setEnabled()方法：請求重新draw()，但不會重新繪制任何視圖包括該調用者本身。

Android是什么

Android是一種基于Linux內核的自由及開放源代碼的操作系統，主要使用于移動設備，如智能手機和平板電腦，由美國Google公司和開放手機聯盟領導及開發。
