這篇文章給大家分享的是有關opencv3/C++中如何實現平面對象識別和透視變換方式的內容。小編覺得挺實用的，因此分享給大家做個參考，一起跟隨小編過來看看吧。

創新互聯公司是專業的天水網站建設公司，天水接單;提供成都網站制作、成都網站設計、外貿營銷網站建設,網頁設計,網站設計,建網站,PHP網站建設等專業做網站服務;采用PHP框架,可快速的進行天水網站開發網頁制作和功能擴展;專業做搜索引擎喜愛的網站,專業的做網站團隊,希望更多企業前來合作!

findHomography( )

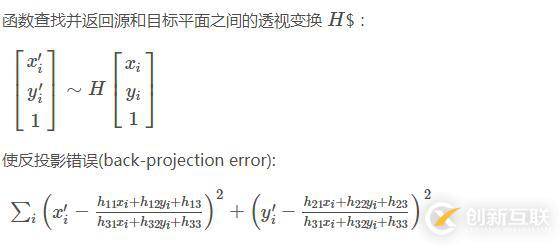

函數findHomography( )找到兩個平面之間的透視變換H。

參數說明：

Mat findHomography(
InputArray srcPoints, //原始平面中點的坐標
InputArray dstPoints, //目標平面中點的坐標
int method = 0, //用于計算單應性矩陣的方法
double ransacReprojThreshold = 3,
OutputArray mask=noArray(), //通過魯棒法（RANSAC或LMEDS）設置的可選輸出掩碼
const int maxIters = 2000, //RANSAC迭代的大次數，2000是它可以達到的大值
const double confidence = 0.995 //置信度
);

用于計算單應性矩陣的方法有：

0 ：使用所有點的常規方法；

RANSAC：基于RANSAC的魯棒法；

LMEDS ：最小中值魯棒法；

RHO ：基于PROSAC的魯棒法；

被最小化。如果參數方法被設置為默認值0，則函數使用所有的點對以簡單的最小二乘方案計算初始單應性估計。

然而，如果不是所有的點對 都符合剛性透視變換（也就是說有一些異常值），那么這個初始估計就會很差。在這種情況下，可以使用三種魯棒法之一。方法RANSAC，LMeDS和RHO嘗試使用這個子集和一個簡單的最小二乘算法來估計單應矩陣的各個隨機子集（每個子集有四對），然后計算計算的單應性的質量/良好度（這是RANSAC的內點數或LMeD的中值重投影誤差）。然后使用最佳子集來產生單應矩陣的初始估計和內點/外點的掩碼。

不管方法是否魯棒，計算的單應性矩陣都用Levenberg-Marquardt方法進一步細化（僅在魯棒法的情況下使用inlier）以更多地減少再投影誤差。

RANSAC和RHO方法幾乎可以處理任何異常值的比率，但需要一個閾值來區分異常值和異常值。 LMeDS方法不需要任何閾值，但只有在超過50％的內部值時才能正常工作。最后，如果沒有異常值且噪聲相當小，則使用默認方法（method = 0）。

perspectiveTransform(）

函數perspectiveTransform(）執行矢量的透視矩陣變換。

參數說明：

void perspectiveTransform(
InputArray src, //輸入雙通道或三通道浮點數組/圖像
OutputArray dst, //輸出與src相同大小和類型的數組/圖像
InputArray m //3x3或4x4浮點轉換矩陣
);

平面對象識別：

#include<opencv2/opencv.hpp>
#include<opencv2/xfeatures2d.hpp>
using namespace cv;
using namespace cv::xfeatures2d;

int main()
{
 Mat src1,src2;
 src1 = imread("E:/image/image/card.jpg");
 src2 = imread("E:/image/image/cards.jpg");
 if (src1.empty() || src2.empty())
 {
  printf("can ont load images....\n");
  return -1;
 }
 imshow("image1", src1);
 imshow("image2", src2);

 int minHessian = 400;
 //選擇SURF特征
 Ptr<SURF>detector = SURF::create(minHessian);
 std::vector<KeyPoint>keypoints1;
 std::vector<KeyPoint>keypoints2;
 Mat descriptor1, descriptor2;
 //檢測關鍵點并計算描述符
 detector->detectAndCompute(src1, Mat(), keypoints1, descriptor1);
 detector->detectAndCompute(src2, Mat(), keypoints2, descriptor2);

 //基于Flann的描述符匹配器
 FlannBasedMatcher matcher;
 std::vector<DMatch>matches;
 //從查詢集中查找每個描述符的最佳匹配
 matcher.match(descriptor1, descriptor2, matches);
 double minDist = 1000;
 double maxDist = 0;
 for (int i = 0; i < descriptor1.rows; i++)
 {
  double dist = matches[i].distance;
  printf("%f \n", dist);
  if (dist > maxDist)
  {
   maxDist = dist;
  }
  if (dist < minDist)
  {
   minDist = dist;
  }

 }
 //DMatch類用于匹配關鍵點描述符的
 std::vector<DMatch>goodMatches;
 for (int i = 0; i < descriptor1.rows; i++)
 {
  double dist = matches[i].distance;
  if (dist < max(2*minDist, 0.02))
  {
   goodMatches.push_back(matches[i]);
  }
 }
 Mat matchesImg;
 drawMatches(src1, keypoints1, src2, keypoints2, goodMatches, matchesImg, Scalar::all(-1),
  Scalar::all(-1), std::vector<char>(), DrawMatchesFlags::NOT_DRAW_SINGLE_POINTS);

 std::vector<Point2f>point1, point2;
 for (int i = 0; i < goodMatches.size(); i++)
 {
  point1.push_back(keypoints1[goodMatches[i].queryIdx].pt);
  point2.push_back(keypoints2[goodMatches[i].trainIdx].pt);
 }

 Mat H = findHomography(point1, point2, RANSAC);
 std::vector<Point2f>cornerPoints1(4);
 std::vector<Point2f>cornerPoints2(4);
 cornerPoints1[0] = Point(0, 0);
 cornerPoints1[1] = Point(src1.cols, 0);
 cornerPoints1[2] = Point(src1.cols, src1.rows);
 cornerPoints1[3] = Point(0,src1.rows);
 perspectiveTransform(cornerPoints1, cornerPoints2, H);

 //繪制出變換后的目標輪廓，由于左側為圖像src2故坐標點整體右移src1.cols
 line(matchesImg, cornerPoints2[0] + Point2f(src1.cols, 0), cornerPoints2[1] + Point2f(src1.cols, 0), Scalar(0,255,255), 4, 8, 0);
 line(matchesImg, cornerPoints2[1] + Point2f(src1.cols, 0), cornerPoints2[2] + Point2f(src1.cols, 0), Scalar(0,255,255), 4, 8, 0);
 line(matchesImg, cornerPoints2[2] + Point2f(src1.cols, 0), cornerPoints2[3] + Point2f(src1.cols, 0), Scalar(0,255,255), 4, 8, 0);
 line(matchesImg, cornerPoints2[3] + Point2f(src1.cols, 0), cornerPoints2[0] + Point2f(src1.cols, 0), Scalar(0,255,255), 4, 8, 0);

 //在原圖上繪制出變換后的目標輪廓
 line(src2, cornerPoints2[0], cornerPoints2[1], Scalar(0,255,255), 4, 8, 0);
 line(src2, cornerPoints2[1], cornerPoints2[2], Scalar(0,255,255), 4, 8, 0);
 line(src2, cornerPoints2[2], cornerPoints2[3], Scalar(0,255,255), 4, 8, 0);
 line(src2, cornerPoints2[3], cornerPoints2[0], Scalar(0,255,255), 4, 8, 0);

 imshow("output", matchesImg);
 imshow("output2", src2);

 waitKey();
 return 0;
}

感謝各位的閱讀！關于“opencv3/C++中如何實現平面對象識別和透視變換方式”這篇文章就分享到這里了，希望以上內容可以對大家有一定的幫助，讓大家可以學到更多知識，如果覺得文章不錯，可以把它分享出去讓更多的人看到吧！
