2.NAT

創新互聯專業為企業提供肥西網站建設、肥西做網站、肥西網站設計、肥西網站制作等企業網站建設、網頁設計與制作、肥西企業網站模板建站服務，10余年肥西做網站經驗，不只是建網站，更提供有價值的思路和整體網絡服務。

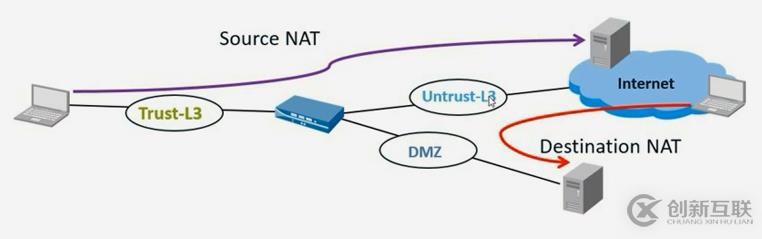

2.1 NAT的類型

• 源NAT：用于內部用戶上網
• 目的NAT--用于私有網絡中的服務器為公有網絡提供服務

2.2 源NAT的類型

• 靜態IP
  • 一對一固定轉換（雙向NAT：出去轉源，進來轉目的）
  • 源IP改變，源端口不變（10.0.0.1:1025--->202.100.1.1:1025）
• 動態IP
  • 源IP一對一動態轉換，端口不變
• 動態IP/Port（DIPP）
  • 多個客戶端使用同一個公網ip，但是源端口不同 (10.0.0.1:1025--->10.0.0.1:11025)
  • 轉換后的地址可以是接口地址也可以是指定的IP

2.3 DIPP NAT OverSubscription

相同IP/Port映射可以被用于多個并發會話，前提是主機連接不同的目的地。意思是當不同的內部主機訪問公網不同資源做NAT時，可以映射到相同IP的同一端口。

• 設置
  【Device】-【Setup】-【Session】-【Session Settings】


2.4 LAB 6 Static IP轉換

• 實驗目的：通過本實驗可以掌握靜態NAT的配置
• 實驗需求：DMZ Win2012（192.168.1.200）轉換到Outside Win2012_NAT(202.100.1.200)

• 實驗過程：

  • 創建tag（可以通過TAG來對IP做分類）
    【Object】-【Tags】

  • 創建Object
    【Object】-【Addresses】

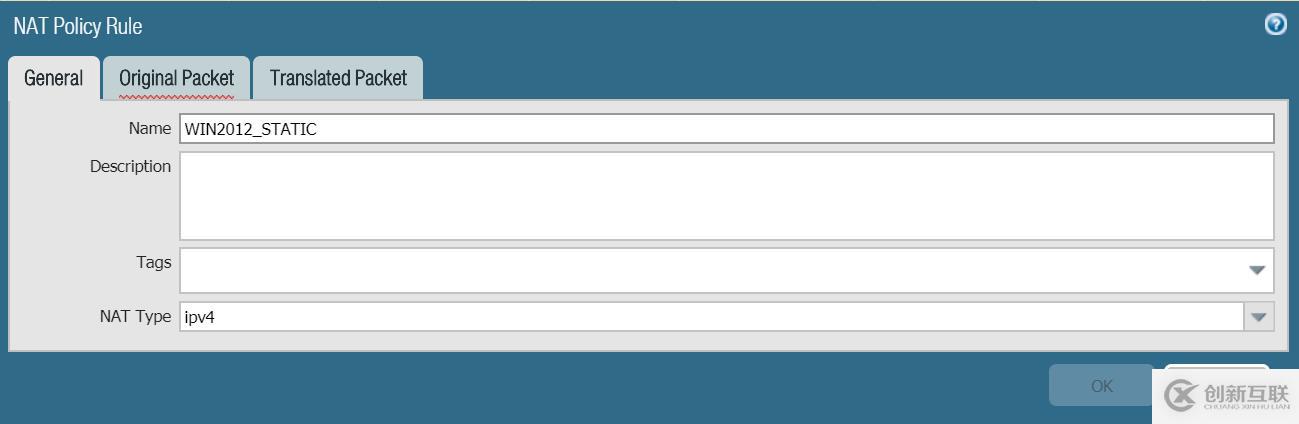

  • 創建NAT策略
    【Policy】-【NAT】






  說明：勾選Bi-directional時，啟用雙向NAT，當用戶從outside訪問200.1.100.200時，可以自動轉換為DMZ的192.168.1.200.思科默認為雙向NAT

  • 創建安全策略：
    DMZ---->Outside






    Outside--->DMZ



說明：由于Check Security Policy在NAT Policy Apply之前，所以這里的目的地址是轉換前的地址。

• 實驗結論：

  • 當Win2012訪問outside區域網絡時，通過Monitor查看NAT流量。
  • 當通過outside區域網絡訪問DMZ Win2012時，通過Monitor查看NAT流量。

  2.5 LAB7 動態IP轉換

• 實驗目的：通過本實驗可以掌握動態NAT的配置
• 實驗需求：當inside-1區域的PC1去往internet時，轉換為202.100.1.120-202.100.1.130
• 實驗過程：
  • 創建object

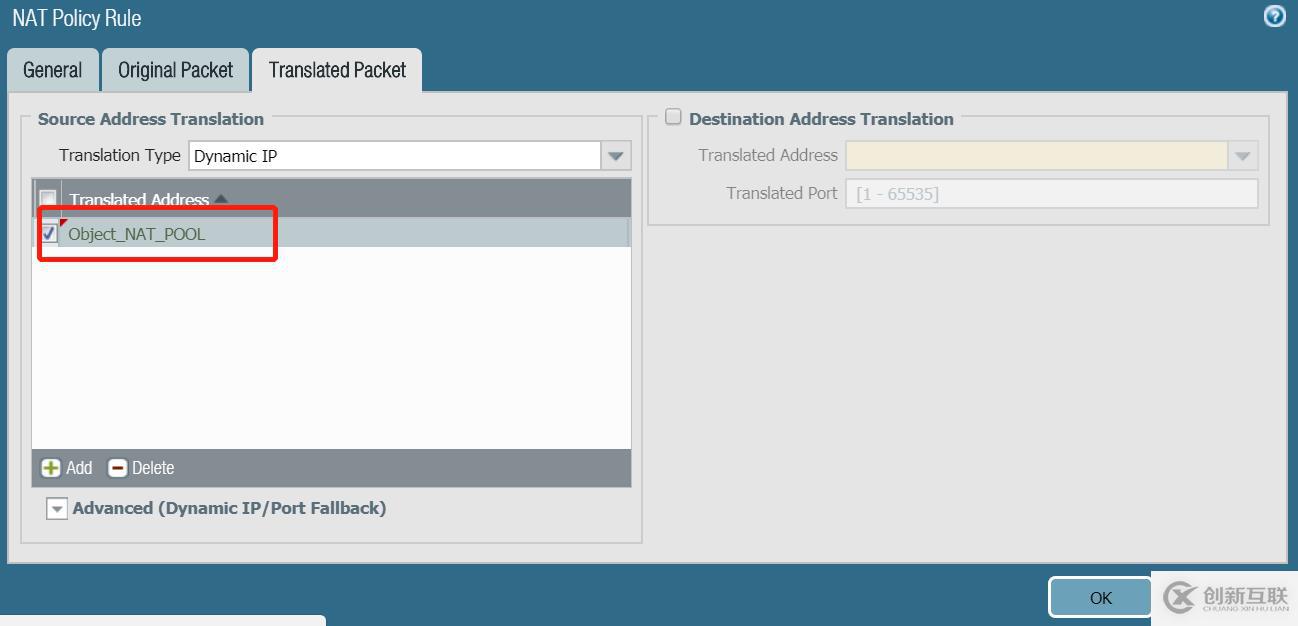

  • 創建NAT策略


說明：這里我們選擇none

• 實驗結論：

  2.6 LAB8 DIPP

  • 實驗目的：通過本實驗可以掌握PA DIPP配置
  • 實驗需求：當inside-1的10.1.2.0/24去往outside時，轉換為PA1通往E0/2（outside）的接口IP
• 實驗過程：
  • 創建object

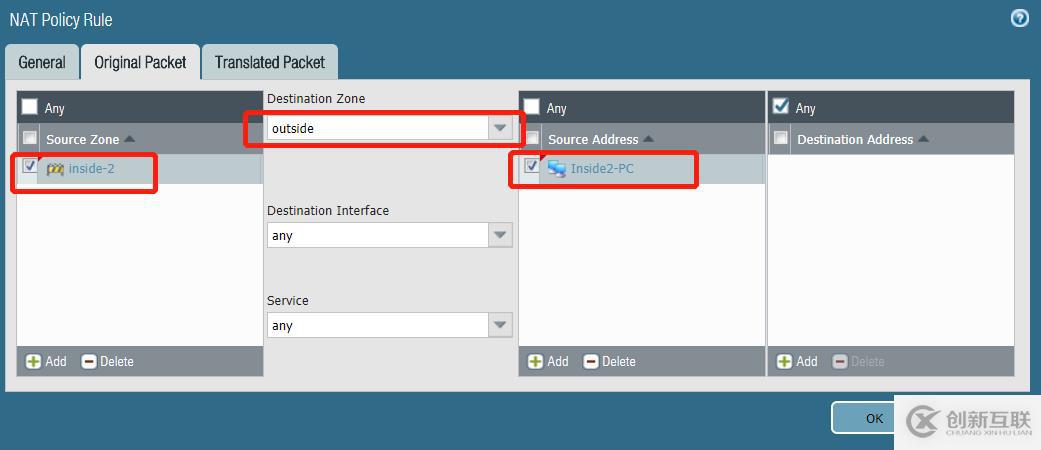

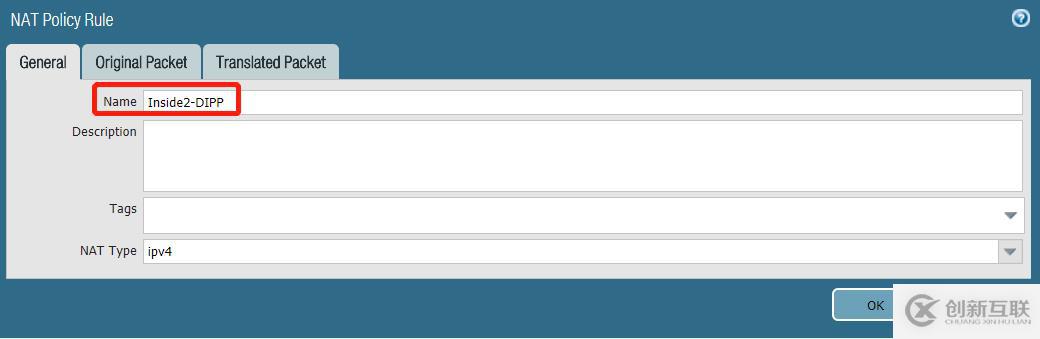

• 創建NAT

• 實驗結論：

  2.7 LAB9 目的NAT配置

• 實驗目的：通過本實驗可以掌握PA DNAT配置
• 實驗需求：當訪問PA1外部接口IP（202.100.1.10）的TCP/2323端口時，將會被轉換到R1（10.1.1.1）的TCP/23號端口

• 實驗過程：

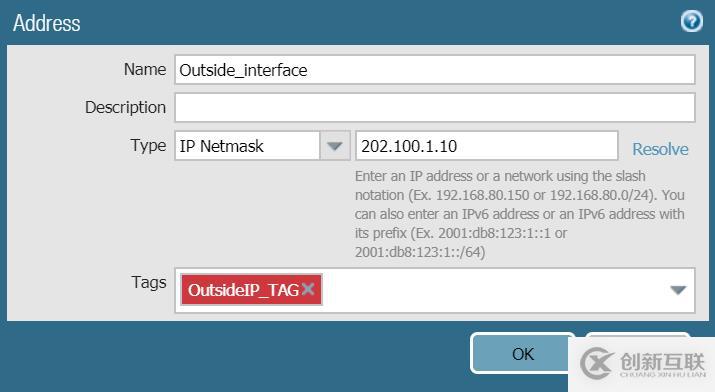

  • 創建Object
    【objects】-【Addresses】

    【objects】-【Services】


  • 創建DNAT策略

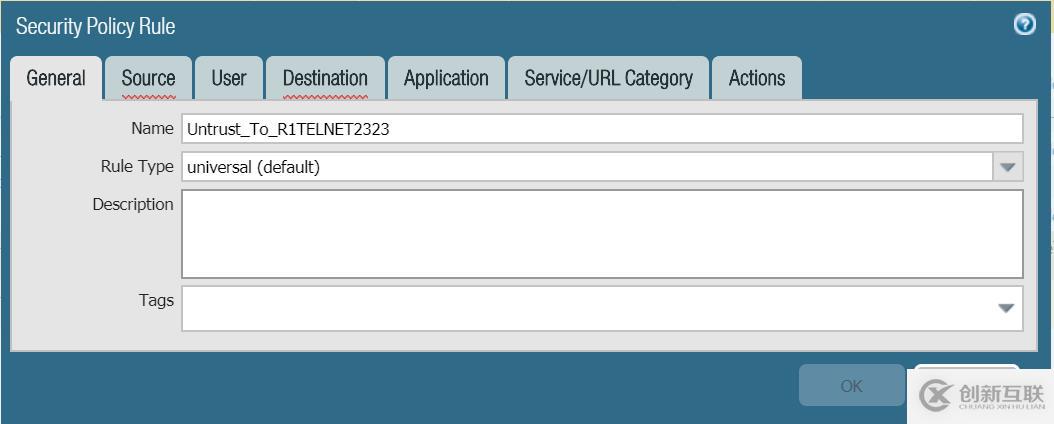

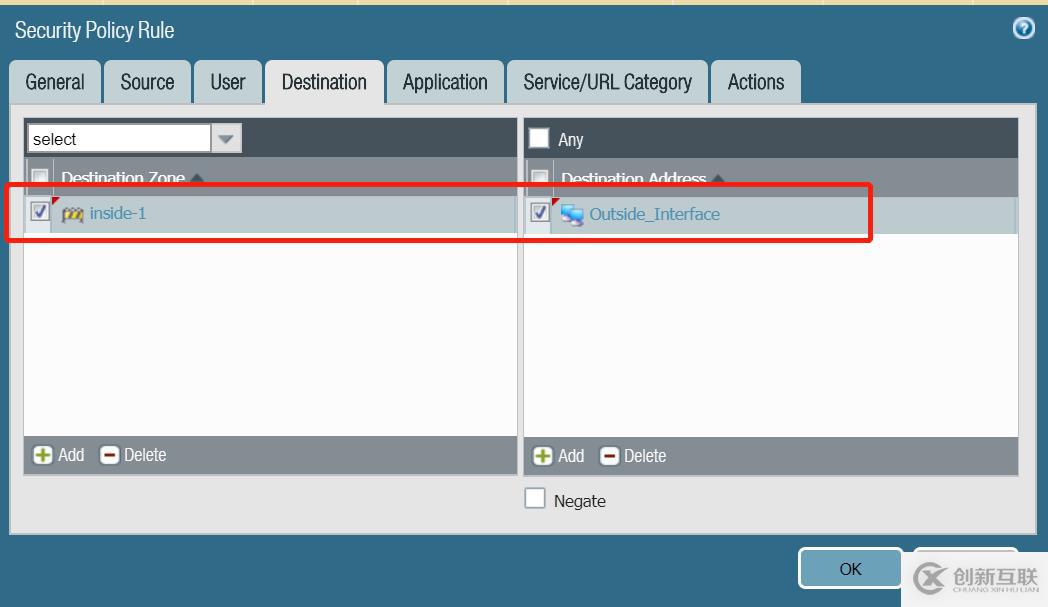

  • 創建安全策略




• 實驗結果：
  • 測試從GatewayRouter TELNET 202.100.1.10 2323進行測試
