什么是磁盤分區對齊（Disk Alignment、Partition Alignment）:

Windows的磁盤有一種結構叫做Master Boot Record(MBR), 它的默認大小為63個Block（每個大小為512字節）。它的存在使得磁盤的初始位置和的磁盤上***個分區的初始位置有63個Block的錯位。如果磁盤的單個Track大于63個Block的話。這就會導致默認的初始的位置是從第64個開始。使文件系統的中的Track和位于磁盤中的兩個Track之上。這種不對齊現象會導致存儲系統的性能下降，原因是單個I/O請求會跨越多個磁盤上的Track，從而導致存儲系統的額外性能開銷。特別是對于一些隨機I/O比較較大的應用程序，影響將更大。

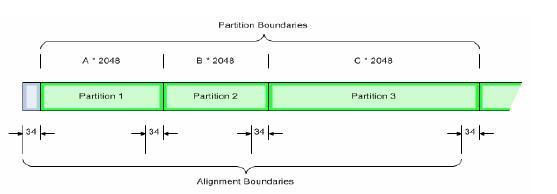

而對于Windows 2003以后支持的GPT Disk，也會存在磁盤分區不對齊的現象，但是結構有所不同。如圖1所示（圖中單位為Block，512字節），所有的分區由1MB大小（2048 Block）構成，***個分區從LBA 34開始，即17KB大小位置。這也就意味著所有的分區會有17KB的不對齊的情況發生。同樣會導致I/O讀寫性能影響。

圖1

Windows磁盤分區對齊配置：

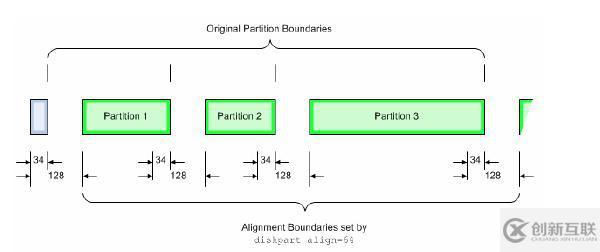

配置磁盤分區對齊后，如下圖所示四個分區的例子中，對比圖1中不對稱的情況，圖2中這些Windows的分區結束地址與圖1中的地址位置一致了。

圖2

磁盤分區對齊操作，只針對Windows的Basic Disk。對于Windows 2008和Windows 2008 R2，無需對磁盤進行對齊操作，因為這個過程已經在操作系統劃分分區的時候自動進行了，軟件的升級還是給管理員們帶來了不少便利的。對于Windows 2003和 2003 R2，以及Windows 2000，建議設置開始偏移量（starting offset）為64KB（128 block）。另外，對于Dynamic Disk類型，不能進行磁盤分區對齊操作。不過，如果原來的Basic Disk上已經進行了對齊操作的分區，會在轉換后保留原來的對齊。

查看Windows磁盤分區對齊方法：

1. 查看Basic Disk的分區對齊信息：

方法1：

在Windows的命令行下輸入Diskpart命令。

C:\>diskpart

選擇對應的Disk

DISKPART> list disk （顯示本機所有磁盤）

DISKPART> Select Disk X （x代表上面顯示的從0開始的磁盤編號）

DISKPART> list partition （顯示從1開始的所有的分區信息，在最右邊有一個Offset/偏移量的值，如果它是8的倍數，說明你的硬盤分區是對齊的，如果不是，說明你的磁盤分區沒有對齊）

方法2：

使用WMIC命令，在Windows命令行下輸入下列命令，命令輸出的列StartingOffset為該分區的偏移量，該數值除以512則為扇區數目：

wmic partition get BlockSize, StartingOffset, Name, Index

2.查看Dynamic Disk的對齊信息：

使用dmdiag工具，下載地址；

執行從命令行執行dmdiag.exe –v

在命令行輸出中，LDM Volume區域的RelSec列，該列顯示的就是Dynamic Disk的起始扇區。

磁盤分區對齊配置方法：

對于Windows 2003 sp1以下版本，使用dispar命令來設置偏移量和分區對齊。步驟如下：

1. 安裝在Windows Resource Kit后，在Performance Tools目錄下，通過命令行運行diskpar命令：

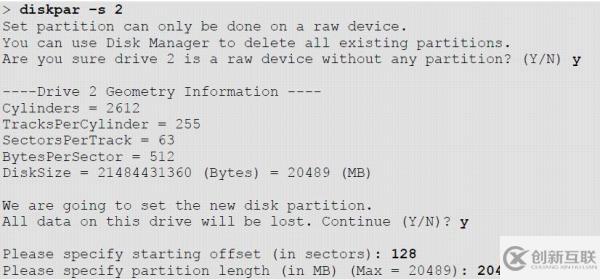

2. 使用diskpar –s N命令，下面的例子中定義了配置一個20GB的磁盤的錯位64KB的配置

對于Windows 2003 sp1以上版本，dispar命令被dispart命令所替換。

1. 在CMD命令行運行Diskpart命令

C:\>diskpart

2. 選擇對應的Disk

DISKPART> Select Disk X

3. 創建分區設置偏移量為64KB（128 Block），下面的例子為創建一個1GB的分區。

DISKPART> create partition primary size=1024 align=64

進行分區對齊操作的時候需要注意：對齊操作需要在磁盤上寫入數據之前完成，在磁盤剛剛映射到主機時進行。磁盤對齊操作必然損壞磁盤上的數據，所以如果有數據需先備份，操作的時候注意數據安全。

參考

Aligning GPT Basic and Dynamic Disks P/N 300-004-075

應用于

Windows 2000

Windows 2003

Windows 2008
