為了進行代碼及產品保護，幾乎所有的非開源App都會進行代碼混淆，這樣當收集到崩潰信息后，就需 要進行符號化來還原代碼信息，以便開發者可以定位Bug?；谑褂肧DK和NDK的不同，Android的崩潰分為兩類：Java崩潰和C/C++崩潰。Java崩潰通過mapping.txt文件進行符號化，比較簡單直觀，而C/C++崩潰的符號化則需要使用Google自帶的一些NDK工具，比如ndk-stack、addr2line、objdump等。本文不去討論如何使用這些工具，有興趣的朋友可以參考同事寫的另一篇文章《如何定位Android NDK開發中遇到的錯誤》，里面做了詳細的描述。

站在用戶的角度思考問題，與客戶深入溝通，找到丹江口網站設計與丹江口網站推廣的解決方案，憑借多年的經驗，讓設計與互聯網技術結合，創造個性化、用戶體驗好的作品，建站類型包括：做網站、成都做網站、企業官網、英文網站、手機端網站、網站推廣、空間域名、雅安服務器托管、企業郵箱。業務覆蓋丹江口地區。

基于NDK的Android的開發都會生成一個動態鏈接庫，它是基于C/C++編譯生成的。動態鏈接庫在Linux系統下廣泛使用，而Android系統底層是基于Linux的，所以NDK so庫的編譯生成遵循相同的規則，只不過Google NDK把相關的交叉編譯工具都封裝了。

      Ndk-build編譯時會生成的兩個同名的so庫，位于不同的目錄/projectpath/libs/armeabi/xxx.so和/project path/obj/local/armeabi/xxx.so，比較兩個so文件會發現體積相差很大。前者會跟隨App一起發布，所以盡可能的小，而后者包含了很多調試信息，主要為了gdb調試的時候使用，當然NDK的日志符號化信息也包含其中。

    本文主要分析這個包含調試信息的so動態庫，深入分析它的組成結構。在開始之前，先來說說這樣做的目的或者好處。現在的App基本都會采集上報崩潰時的日志信息，無論是采用第三方云平臺（如Testin崩潰分析+），還是自己搭建云服務，都要將含調試信息的so動態庫上傳，實現云端日志符號化以及云端可視化管理。移動App的快速迭代，使得我們必須存儲管理每一個版本的debugso庫，而其包含了很多與符號化無關的信息。如果我們只提取出符號化需要的信息，那么符號化文件的體積將會呈現數量級的減少。同時可以在自定義的符號化文件中添加App的版本號等信息，實現符號化提取、上傳到云端、云端解析及可視化等自動化部署。另外，從技術角度講，你將不在害怕看到“unresolvedsymbol” linking errors，更從容地 debugging C/C++ crash或者h(yuǎn)acking一些so文件。

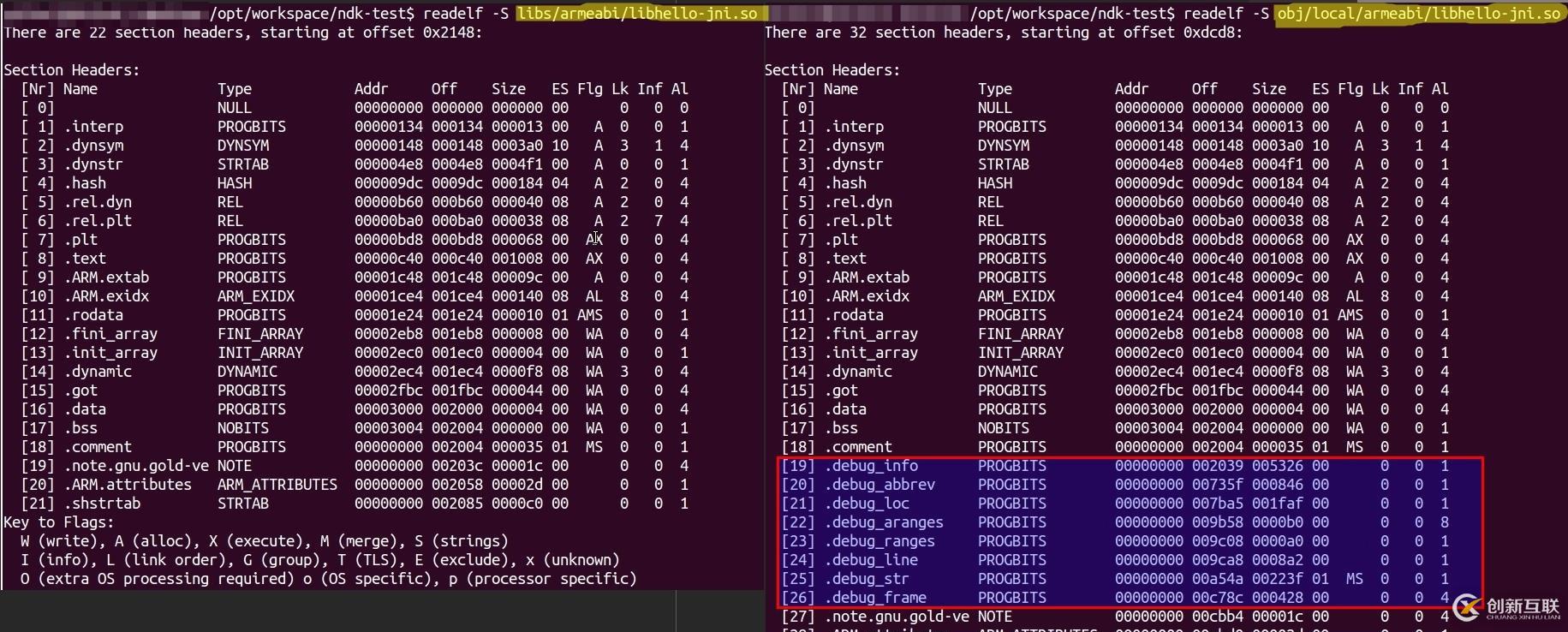

 首先通過readelf來看看兩個不同目錄下的so庫有什么不同



    從中可以清楚看到，包含調試信息的so庫多了8個.debug_開頭的條目以及.symtab和.strtab條目。符號化的本質，是通過堆棧中的地址信息，還原代碼本來的語句以及相應的行號，所以這里只需解析.debug_line和.symtab，最終獲取到如下的信息就可以實現符號化了。

c85    c8b     willCrash       jni/hello-jni.c:27-29
c8b    c8d     willCrash       jni/hello-jni.c:32
c8d    c8f     JNI_OnLoad      jni/hello-jni.c:34
c8f    c93     JNI_OnLoad      jni/hello-jni.c:35
c93    c9d     JNI_OnLoad      jni/hello-jni.c:37

    通常，目標文件分為三類：relocatable文件、executable文件和shared object文件，它們格式稱為ELF（Executableand Linking Format），so動態庫屬于第三類shared object，它的整體組織結構如下：

ELF Header

Program header table optional

Section 1

...

Section n

...

Section header table required

ELF Header

ELF Header文件頭的結構如下，記錄了文件其他內容在文件中的偏移以及大小信息。這里以32bit為例。

typedef struct {
    unsigned char   e_ident[EI_NIDENT];
    Elf32_Half      e_type;          //目標文件類型，如relocatable、executable和shared object
    Elf32_Half      e_machine;   // 指定需要的特定架構，如Intel 80386，Motorola 68000
    Elf32_Word      e_version;   // 目標文件版本，通e_ident中的EI_VERSION
    Elf32_Addr      e_entry;       //指定入口點地址，如C可執行文件的入口是_start()，而不是main()
    Elf32_Off       e_phoff;   // program header table 的偏移量
    Elf32_Off       e_shoff;   // section header table的偏移量
    Elf32_Word      e_flags;  // 處理器相關的標志
    Elf32_Half      e_ehsize;  // 代表ELF Header部分的大小
    Elf32_Half      e_phentsize; // program header table中每一項的大小
    Elf32_Half      e_phnum;   // program header table包含多少項
    Elf32_Half      e_shentsize;  // section header table中每一項的大小
    Elf32_Half      e_shnum;  // section header table包含多少項
    Elf32_Half      e_shstrndx;  //section header table中某一子項的index，該子項包含了所有section的字符串名稱
} Elf32_Ehdr;

其中e_ident為固定16個字節大小的數組，稱為ELF Identification，包含了處理器類型、文件編碼格式、機器類型等，具體結構如下：

Name	Value	Purpose
EI_MAG0	0	前四個字節稱為magic number，分別為0x7f、’E’、’L’、’F’，表明文件類型為ELF。
EI_MAG1	1
EI_MAG2	2
EI_MAG3	3
EI_CLASS	4	表明文件是基于32-bit還是64-bit，不同的方式，對齊方式不同，讀取某些內容的大小不同。
EI_DATA	5	表明文件數據結構的編碼方式，主要分為大端和小端兩種
EI_VERSION	6	指定了ELF文件頭的版本號
EI_OSABI	7	指定使用了哪種OS-或者ABI-的ELF擴展
EI_ABIVERSION	8	指定該ELF目標文件的目標ABI版本
EI_PAD	9	保留字段起始處，直到第16個字節
EI_NIDENT	16	代表了e_ident數組的大小，固定為16

Sections

該部分包含了除ELF Header、program header table以及section header table之外的所有信息。通過section header table可以找到每一個section的基本信息，如名稱、類型、偏移量等。

先來看看Section Header的內容，仍以32-bit為例：

typedef struct {
	Elf32_Word	sh_name; // 指定section的名稱，該值為String Table字符串表中的索引
	Elf32_Word	sh_type; // 指定section的分類
	Elf32_Word	sh_flags; // 該字段的bit代表不同的section屬性
	Elf32_Addr	sh_addr; // 如果section出現在內存鏡像中，該字段表示section第一個字節的地址
	Elf32_Off	sh_offset; // 指定section在文件中的偏移量
	Elf32_Word	sh_size; // 指定section占用的字節大小
	Elf32_Word	sh_link; // 相關聯的section header table的index
	Elf32_Word	sh_info; // 附加信息，意義依賴于section的類型
	Elf32_Word	sh_addralign; // 指定地址對其約束
	Elf32_Word	sh_entsize; // 如果section包含一個table，該值指定table中每一個子項的大小
} Elf32_Shdr;

通過Section Header的sh_name可以找到指定的section，比如.debug_line、.symbol、.strtab。

String Table

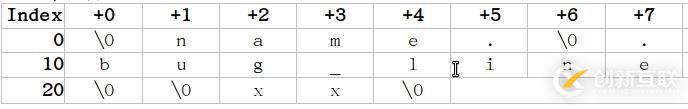

String Table包含一系列以\0結束的字符序列，最后一個字節設置為\0，表明所有字符序列的結束，比如：

String Table也屬于section，只不過它的偏移量直接在ELF Header中的e_shstrndx字段指定。String Table的讀取方法是，從指定的index開始，直到遇到休止符。比如要section header中sh_name獲取section的名稱，比如sh_name = 7, 則從string table字節流的第7個index開始（注意這里從0開始），一直讀到第一個休止符（index=18），讀取到的名稱為.debug_line

Symbol Table

該部分包含了程序符號化的定義相關信息，比如函數定義、變量定義等，每一項的定義如下：

# Symbol Table Entry

typedef struct {
	Elf32_Word	st_name; //symbol字符串表的索引
	Elf32_Addr	st_value; //symbol相關的值，依賴于symbol的類型
	Elf32_Word	st_size; //symbol內容的大小
	unsigned char	st_info;   //symbol的類型及其屬性
	unsigned char	st_other;  //symbol的可見性，比如類的public等屬性
	Elf32_Half	st_shndx; //與此symbol相關的section header的索引
} Elf32_Sym;

Symbol的類型包含一下幾種

Name	Value
STT_NOTYPE	0
STT_OBJECT	1
STT_FUNC	2
STT_SECTION	3
STT_FILE	4
STT_COMMO	5
STT_TLS	6
STT_LOOS	10
STT_HIOS	12
STT_LOPRO	13
STT_HIPROC	15

其中STT_FUNC就是我們要找的函數symbol。然后通過st_name從symbol字符串表中獲取到相應的函數名（如JNI_OnLoad）。當symbol類型為STT_FUNC時，st_value代表該symbol的起始地址，而（st_value+st_size）代表該symbol的結束地址。

回顧之前的提到的.symtab和.strtab兩個部分，對應的便是Symbol Section和Symbol String Section。

DWARF（Debugging With Attributed Record Formats）

DWARF是一種調試文件格式，很多編譯器和調試器都通過它進行源碼調試（gdb等）。盡管它是一種獨立 的目標文件格式，但往往嵌入在ELF文件中。前面通過readelf看到的8個.debug_* Section全部都屬于DWARF格式。本文將只討論與符號化相關的.debug_line部分，更多的DWARF信息請查看參考文獻的內容。

.debug_line部分包含了行號信息，通過它可以將代碼語句和機器指令地址對應，從而進行源碼調試。.debug_line有很多子項組成，每個子項都包含類似數據塊頭的描述，稱為Statement Program Prologue。Prologue提供了解碼程序指令和跳轉到其他語句的信息，它包含如下字段，這些字段是以二進制格式順序存在的：

total_length	uword	整個子項占用的字節大小，注意并不包括該字段本身
versio	uhalf	該子項格式的版本號，其實也是整個DWARF格式的版本號，目前總共有四個版本。
prologue_length	uword	prologue的長度，不包括該字段及前面的兩個字段占用的字節數，即相對于本字段，程序語句本身的第一個字節的偏移量
minimum_instruction_length	ubyte	最小的目標機器指令
default_is_stmt	ubyte	is_stmt寄存器的初始值
line_base	sbyte	不同的操作碼，代表不同的含義，只影響special opcodes
line_range	ubyte	不同的操作碼，代表不同的含義，只影響special opcodes
opcode_base	ubyte	第一個操作碼的數值
standard_opcode_lengths	array of ubyte	標準操作碼的LEB128操作數的數值
include_directories	sequence	目錄名字符序列
file_names	sequence	源代碼所在文件名字符序列

這里用到的機器指令可以分為三類：

special opcodes	單字節操作碼，不含參數，大多數指令屬于此類
standard opcodes	單字節操作碼，可以包含0個或者多個LEB128參數
extended opcodes	多字節操作碼

這里不做機器指令的解析說明，感興趣的，可以查看參考文獻的內容。

通過.debug_line，我們最終可以獲得如下信息：文件路徑、文件名、行號以及起始地址。

最后我們匯總一下整個符號化提取的過程：

1、從ELF Header中獲知32bit或者64bit，以及大端還是小端，基于此讀取后面的內容

2、從ELF Header中獲得Section Header Table在文件中的位置

3、讀取Section Header Table，從中獲得.debug_line、.symtab以及.strtab三個section在文中的位置

4、讀取.symtab和.strtab兩個section，最后獲得所有function symbol的名稱、起始地址以及結束地址

5、讀取.debug_line，按照DWARF格式解析獲取文件名稱、路徑、行號以及起始地址

6、對比步驟4和5中獲取的結果，進行對比合并，形成最終的結果

參考文獻：

http://www.csdn.net/article/2014-12-30/2823366-Locate-Android-NDK

http://eli.thegreenplace.net/2011/02/07/how-debuggers-work-part-3-debugging-information/

http://www.sco.com/developers/gabi/latest/ch5.intro.html

http://www.dwarfstd.org/
