chapter 6 Architecture

MIPS Instruction Set — ECS Networking (pacific.edu)

6.1 Introduction

Four design principles:

1. simplicity favors regularity

2. make the common case fast

3. smaller is faster

4. good design demands good compromises

6.2 Assembly Language 匯編語言

MIPS Architecture - Microprocessor without interlocked piped stages architecture 簡單易學，但不太實用

6.2.1 Instructions指令

add a, b, c

addmnemonic助記符

adestination operand目標操作數

b,csource operands操作數

簡單設計：simplicity favors regularity

多條指令

a = b + c - d→add t, b, c sub a, t, d

加速常見情況：make the common case fast

編碼長度：

RISC(Reduced instruction set computer)

精簡指令集，擁有少量簡單的指令

CISC(Complex instruction set computers)

復雜指令集

6.2.2 Operands操作數：Registers， Memory， and Constants

操作數的來源：寄存器/內存

寄存器

MIPS32有32個32位寄存器；比存儲器快1000倍

越小越快：Smaller is faster

• $0 always contains the value 0 because this constant is so frequently used in computer programs.

• 保存寄存器

• 臨時變量寄存器

常數-立即數 存儲在指令里

存儲器-大但是慢

RISC的指令，只能作用在常數/寄存器上；MISC還能直接作用到寄存器中

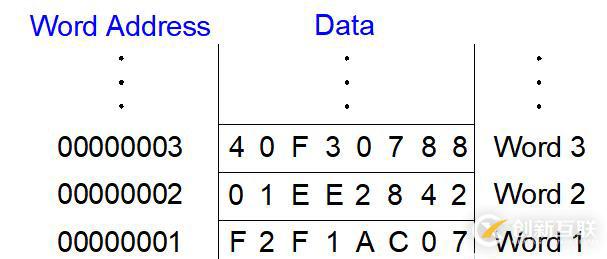

字尋址存儲器：每32位數據字對應一個唯一的32位地址

MIPS實際使用的是字節尋址

6.3 Machine Language機器語言

三種匯編指令

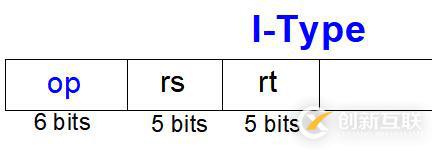

6.3.1 R-Type Instructions 寄存器類型 6.3.2 I-Type Instructions 立即數類型 6.3.3 J-Type Instructions 跳轉類型

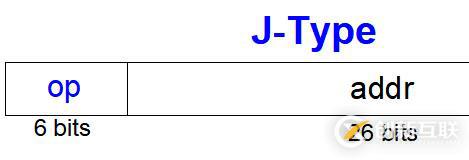

地址不是32位的嗎？j類型里addr是26位的？？

6.3.4 Interpreting Machine Language Code

機器→匯編

6.3.5 The Power of the Stored Program 存儲程序 - 通用計算能力 6.4 Programming編程 6.4.1 Arithmetic/Logical Instructions 算數/邏輯指令

1 邏輯按位操作：

• and: 用于掩碼操作(Masking)

• or: 用于組合操作(Combining)

• nor: 或非，用于反相操作(Inverting)

2 移位指令

3對立即數操作：

• andi, ori, xori 0擴展

間接加載高位立即數： lui

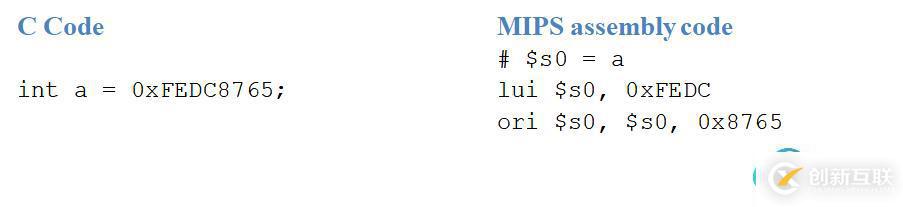

32-bit constants using load upper immediate (lui) and ori:

4偽指令

• nop: 不對處理器執行產生影響，僅占用一條指令的時間空間，僅將PC推進到下一條指令

• mv: 在寄存器之間傳遞數據 mv $s0 $s7 → or $s0 $0 $s7

• li: 加載立即數到目標寄存器：先判斷位數，在決定多條執行指令

5 乘除法：用lo, hi存儲結果

• 32*32乘法，得64位結果

  mult $s0, $s1

  結果保存在{hi, lo}

• 32位除法，得32位商與余數

  div $s0, $s1

  商保存在lo， 余數保存在hi

• 從lo/hi讀數

6.4.2 Branching分支 Execute instructions out of sequence

分支發生：taken；不發生 not taken

Types of branches:

1 Conditional條件分支

branch if equal (beq)beq $s0, $s1, target
branch if not equal (bne)

2 Unconditional無條件分支 → 跳轉指令jump

jump (j) 跳轉
jump register (jr) 跳轉寄存器
jump and link (jal) 跳轉和鏈接

# MIPS assembly
 addi   $s0, $0, 4      # $s0 = 0 + 4 = 4
 addi $s1, $0, 1      # $s1 = 0 + 1 = 1
 sll  $s1, $s1, 2     # $s1 = 1<< 2 = 4
 beq  $s0, $s1, target  # branch is taken
 addi $s1, $s1, 1       # not executed
 sub  $s1, $s1, $s0     # not executed

target:      # label
 add  $s1, $s1, $s0    # $s1 = 4 + 4 = 8

6.4.3 Conditional Statements 條件

1 if

2 if/else

3 switch/case

6.4.4 Getting Loopy 循環

1 while

2 for

3 量值比較

6.4.5 Arrays 數組

1

搞清楚訪問數據的大小

char (2bytes)或 longlong (8bytes)

操作字節：

100000 (32) lb rt, imm(rs) load byte [rt] = SignExt ([Address]7:0)

6.4.6 Function Calls 函數調用

約定：

調用函數caller

將參數傳遞給被調用者：存在$a0 ~ $a3中

跳轉到被調用者

jal

被調用函數callee

執行函數

返回（結果）到調用者：存在$v0 ~ $v1中

返回到調用點

不能破壞調用者的寄存器或內存

jr

jal指令：

1. 將下一條指令的地址存儲到返回地址寄存器$ra中（存下被調用函數要返回到的調用點）

2. 跳轉到目標指令

001001 (9)	jal label	jump and link 跳轉并鏈接	$ra = PC + 4, PC = JTA

jr指令：

把rs的內容返回PC，即PC跳到rs存的地址

001000 (8)	jr rs	jump register 跳轉到存在rs地址	PC = [rs]

int main(){simple();
    ...
}

void simple() return;

MIPS assembly code

0x00400200 main:     jal simple #調用函數
0x00400204         ...
...
0x00401020 simple:   jr  $ra    #返回

3 棧

但是破壞了調用函數的寄存器，因而要把寄存器原來的值存到內存中，當被調用函數返回后，才能夠內存中恢復原來寄存器的值。可以使用后進先出(LIFO)的“?！睌?shù)據結構存儲臨時變量。

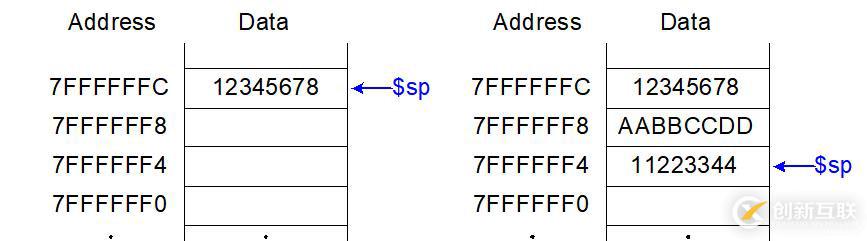

棧的擴展與縮?。?p>棧指針$sp開始于高內存地址，通過地址遞減來擴展?？臻g

函數如何使用棧

在函數修改寄存器前，將寄存器保存在棧中，返回前從棧中恢復這些寄存器。

1. 創建?？臻g

2. 存儲寄存器

3. 使用寄存器執行函數

4. 從棧中恢復寄存器原始值

5. 回收棧空間

棧幀stack frame：函數為自己分配的?？臻g

# $s0 = result, $sp為棧頂

diffofsums:
  //棧指針減少 3*4 位，用于存儲
  addi $sp, $sp, -12  # make space on stack
                      # to store 3 registers
  //保存現場
  sw   $s0, 8($sp)    # save $s0 on stack
  sw   $t0, 4($sp)    # save $t0 on stack
  sw   $t1, 0($sp)    # save $t1 on stack

  add  $t0, $a0, $a1  # $t0 = f + g
  add  $t1, $a2, $a3  # $t1 = h + i
  sub  $s0, $t0, $t1  # result = (f + g) - (h + i)
  add  $v0, $s0, $0   # put return value in $v0
  //恢復現場
  lw   $t1, 0($sp)    # restore $t1 from stack
  lw   $t0, 4($sp)    # restore $t0 from stack
  lw   $s0, 8($sp)    # restore $s0 from stack
  //恢復棧，棧平衡
  addi $sp, $sp, 12   # deallocate stack space
  //清除痕跡！->計算機安全
  jr   $ra            # return to caller

下圖展示了上述匯編代碼執行時棧變化的示意圖

4 受/不受保護的寄存器

• 受保護寄存器(preserved)：要么被調用函數不修改，若修改，則由被調用函數維護/ 保存$s0 ~ $s7存有(調用函數的)局部變量，因此必須被調用函數保存
  $ra存有被調用函數要返回的地址，不能修改
  $sp棧指針，由被調用函數擴展與收縮，被調用函數保存
  在$sp之上的?？臻g：其他函數的棧幀，不能修改

• 不受保護寄存器(nonpreserved)：由調用函數維護/ 保存，可由被調用函數任意修改$t0 ~ $t9存放(調用函數的)臨時變量，可由被調用函數任意修改，由調用函數保存
  $a0 ~ $a3一般存調用函數要傳給被調用函數的參數，一般會由被調用函數修改，由調用函數保存
  $v0 ~ $v1存有被調用函數的返回值，會由callee修改，由調用函數保存
  在$sp之下的?？臻g：callee自己分配的空間，有自己修改，由調用函數保存

被調用函數必須保存恢復任何要使用的受保護寄存器，可以隨意改變不受保護寄存器。

[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-xcsFeIDo-1669634365736)(image/image_aG9a8E36K4.png)]

5 遞歸函數調用

High-level code

int factorial(int n) {if (n<= 1)
    return 1;
  else
    return (n * factorial(n-1));
}

MIPS assembly code
// $a0
0x90 factorial: addi $sp, $sp, -8  # make room on stack

0x94            sw   $a0, 4($sp)   # store $a0
0x98            sw   $ra, 0($sp)   # store $ra

0x9C            addi $t0, $0, 2    # $t0 = 2
0xA0            slt  $t0, $a0, $t0 # n<= 1 ?
0xA4            beq  $t0, $0, else # no: go to else
0xA8            addi $v0, $0, 1    # yes: return 1
0xAC            addi $sp, $sp, 8   # restore $sp
0xB0            jr   $ra           # return
0xB4      else: addi $a0, $a0, -1  # n = n - 1
0xB8            jal  factorial     # recursive call

0xBC            lw   $ra, 0($sp)   # restore $ra
0xC0            lw   $a0, 4($sp)   # restore $a0

0xC4            addi $sp, $sp, 8   # restore $sp
0xC8            mul  $v0, $a0, $v0 # n * factorial(n-1)
0xCC            jr   $ra           # return

對齊：MIPS不支持跨邊界訪問

lw對齊4字節邊界

lb不需要對齊，因?yàn)楸旧砭鸵宰止?jié)為單位

lh對齊2字節邊界

6.5 Addressing Modes尋址模式

The first three modes (register-only, immediate, and base addressing) define modes of reading and writing operands. The last two (PC-relative and pseudo-direct addressing) define modes of writing the program counter, PC.

1 Register-Only Addressing 寄存器尋址

Register-only addressing uses registers for all source and destination operands. All R-type instructions use register-only addressing.

2 Immediate Addressing 立即數尋址

Immediate addressing uses the 16-bit immediate along with registers asoperands. Some** I-type instructions**, such as add immediate (addi) and load upper immediate (lui), use immediate addressing.

16位有符號數：$ -2^{15} $~ 2 15 ? 1 2^{15}-1 215?1

對于大立即數：用偽匯編指令

邏輯運算-零擴展

算數運算-符號擴展

3 Base Addressing 基地址尋址

Memory access instructions, such as load word (lw) and store word (sw),use base addressing. The effective address of the memory operand isfound by adding the base address in register rs to the sign-extended16-bit offset found in the immediate field.

基址+符號擴展的立即數

lw $s4, 72($s0)
地址 = $0 + 72

超大數組尋址：分步處理

4 PC-Relative Addressing PC相對地址

Conditional branch instructions use PC-relative addressing to specify the new value of the PC if the branch is taken. The signed offset in the immediate field is added to the PC to obtain the new PC; hence, the branch destination address is said to be relative to the current PC.

0x10          beq    $t0, $0, else
0x14          addi   $v0, $0, 1
0x18          addi   $sp, $sp, i
0x1C          jr      $ra
0x20      else:    addi   $a0, $a0, -1
0x24          jal    factorial

若要條很遠很遠的地方：中間設置跳板

5 Pseudo-Direct Addressing 偽直接尋址 6.6 Compiling, Assembling, and Loading

編譯、匯編、加載

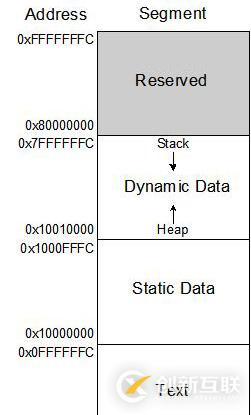

6.6.1 The Memory Map 內存映射

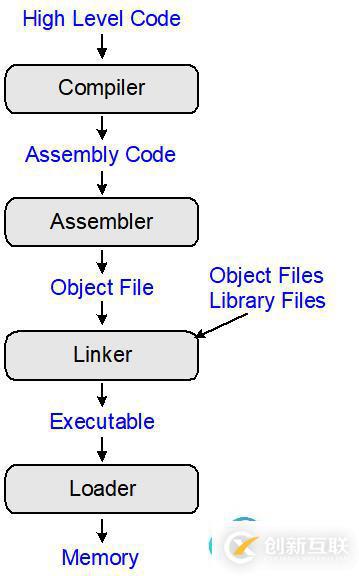

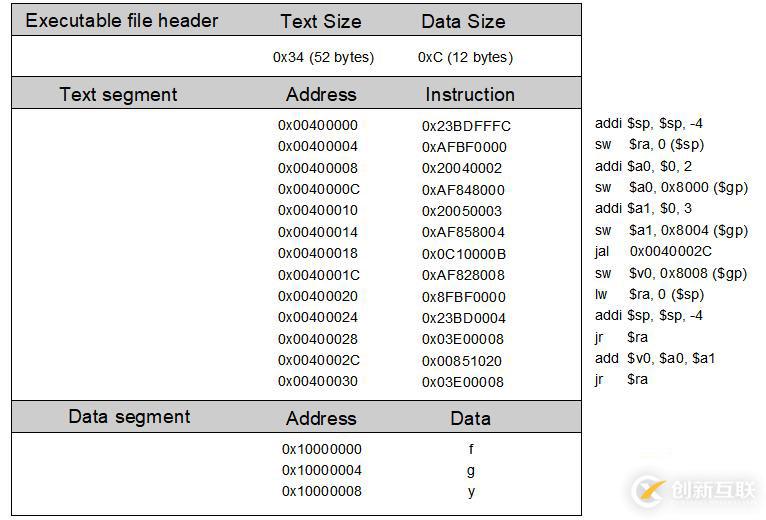

1 The Text Segment 代碼段 2 The Global Data Segment 全局?jǐn)?shù)據段 3 The Dynamic Data Segment 動態數據段 4 The Reserved Segments 保留段 6.6.2 Translating and Start a Program

轉換成二進制代碼(可執行文件) 開始執行程序

1 Compilation編譯 2 Assembling匯編

3 Linking鏈接

4 Loading裝入
