實驗配置步驟:

第一階段:iaskmp SA（IKE SA要保護的對象是與密鑰有關的）

IKE并不直接關心用戶的數據，并且IKE SA是為安全協商IPSec SA服務的

1、共享密鑰或數字證書

IKE采用了Diffie-Hellman算法、密鑰通過對等體推算出自己的密鑰
group1 密鑰長度為768bit
group2 密鑰長度為1024bit
group5 密鑰長度為1536bit
用于數據加密的密鑰的值是靠算法計算出來的，是不能由管理員定義和修改的

2、驗證鄰居（建立鄰居）

第二階段:IPsec SA（用戶的數據流量真正是在IPSec SA上傳遞的）

IPSec SA直接為用戶數據流服務，IPSec SA中的所有安全策略都是為了用戶數據流的安全

1、數據封裝協議（ESP\AH為安全協議）

2、工作模式（傳輸\透明）

3、加密算法（DES\3DES\AES）

4、認證方式（MD5\SHA）

第三階段:定義感興趣流（通訊網段，基于擴展ACL）
第四階段:安全關聯（SA）

1、驗證鄰居

2、數據加密方式

3、感興趣流
第五階段:接口調用

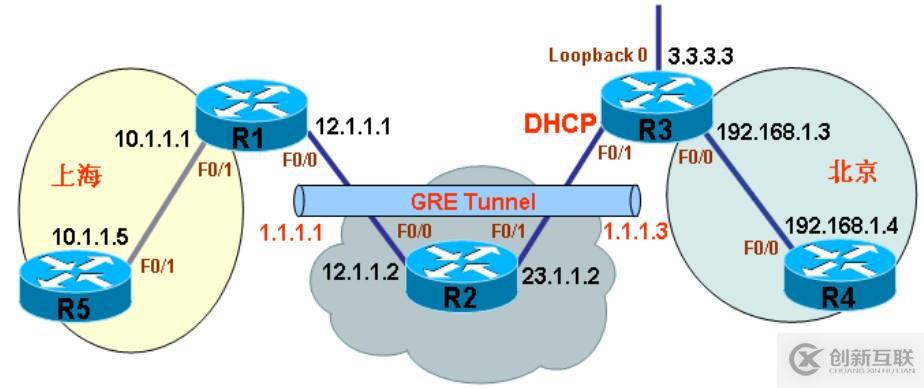

R1
Router>enable
Router#configure terminal
Router(config)#hostname R1
R1(config)#no ip domain-lookup
R1(config)#service timestamps debug datetime localtime
R1(config)#service timestamps log datetime localtime
R1(config)#interface f0/1
R1(config-if)#ip address 10.1.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface f0/0
R1(config-if)#ip address 12.1.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface loop0
R1(config-if)#ip address 1.1.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#ip route 0.0.0.0 0.0.0.0 12.1.1.2

R1(config)#interface tunnel10
R1(config-if)#tunnel source 12.1.1.1
R1(config-if)#tunnel destination 23.1.1.3
R1(config-if)# ip address 172.16.1.1 255.255.255.0
R1(config-if)#tunnel mode gre ip
R1(config-if)#no shutdown

R1(config)#ip route 192.168.1.0 255.255.255.0 tunnel10

R1(config)#crypto isakmp policy 10 IKE第一階段認證策略（保證密鑰安全）

R1(config-isakmp)#authentication pre-share  認證方式

R1(config-isakmp)#encryption des IKE第1.5階段加密（數據加密，加密方式，默認為DES）
R1(config-isakmp)#group 2 密鑰算法（Diffie-Hellman）
group1(768bit)、group2(1024bit)、group5(1536bit)，默認是group1

R1(config-isakmp)#hash md5 認證方式
R1(config-isakmp)#exit
R1(config)#crypto isakmp key 6 cisco address 23.1.1.3 255.255.255.0 身份驗證

R1(config)#crypto isakmp keepalive 10 3  每10s發送DPD檢測×××建立、3s之內沒回復再發3次

R1(config)#crypto ipsec transform-set cisco esp-des esp-md5-hmac isakmp策略，數據封裝模式

R1(cfg-crypto-trans)#mode tunnel 模式，默認是tunnel mode 模式

R1(cfg-crypto-trans)#exit

R1(config)#ip access-list extended interested 定義感興趣流

R1(config-ext-nacl)#permit gre host 12.1.1.1 host 23.1.1.3 本端通信的主機和對端通信的主機
R1(config-ext-nacl)#permit ip 10.1.1.0 0.0.0.255 192.168.1.0 0.0.0.255 tunnel mode定義感興趣流

R1(config-ext-nacl)#exit

R1(config)#crypto map IPSec*** 10 ipsec-isakmp 安全關聯（關聯以上數據封裝方式、感興趣流）

R1(config-crypto-map)# set peer 23.1.1.3

R1(config-crypto-map)#set transform-set cisco
R1(config-crypto-map)#match address interested
R1(config-crypto-map)#exit
R1(config)#interface f0/0
R1(config-if)#crypto map IPSec***

R1(config)#ip access-list extended nat
R1(config-ext-nacl)#10 permit ip 1.1.1.0 0.0.0.255 any
R1(config-ext-nacl)#exit
R1(config)#int loop0
R1(config-if)#ip nat inside
R1(config-if)#int s0/0
R1(config-if)#ip nat outside
R1(config-if)#exit
R1(config)#ip nat inside source list nat int f0/0 overload
R1(config)#ip nat inside source static udp 192.168.2.2 4500 interface f0/0 4500
R1(config)#ip nat inside source static udp 192.168.2.2 500 interface f0/0 500


R3
Router>enable
Router#configure terminal
Router(config)#hostname R3
R3(config)#no ip domain-lookup
R3(config)#service timestamps debug datetime localtime
R3(config)#service timestamps log datetime localtime
R3(config)#interface f0/0
R3(config-if)#ip address 192.168.1.3 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#exit
R3(config)#interface f0/1
R3(config-if)#ip address 23.1.1.3 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#exit

R3(config)#ip route 0.0.0.0 0.0.0.0 23.1.1.2
R3(config)#interface tunnel11
R3(config-if)#tunnel source 23.1.1.3
R3(config-if)#tunnel destination 12.1.1.1
R3(config-if)# ip address 172.16.1.3 255.255.255.0
R3(config-if)#tunnel mode gre ip
R3(config-if)#no shutdown
R3(config-if)#exit
R3(config)#ip route 10.1.1.0 255.255.255.0 tunnel11

R3(config)#crypto isakmp policy 10
R3(config-isakmp)#authentication pre-share
R3(config-isakmp)#encryption des
R3(config-isakmp)#group 2
R3(config-isakmp)#hash md5
R3(config-isakmp)#exit
R3(config)#crypto isakmp key 6 cisco address 12.1.1.1 255.255.255.0

R3(config)#crypto ipsec transform-set cisco esp-des esp-md5-hmac
R3(cfg-crypto-trans)#mode tunnel
R3(cfg-crypto-trans)#exit

R3(config)#ip access-list extended interested
R3(config-ext-nacl)#permit gre host 23.1.1.3 host 12.1.1.1
R3(config-ext-nacl)#exit

R3(config)#crypto map IPSec*** 10 ipsec-isakmp
R3(config-crypto-map)#set peer 12.1.1.1
R3(config-crypto-map)#set transform-set cisco
R3(config-crypto-map)#match address interested
R3(config-crypto-map)#exit

R3(config)#interface serial 0/1
R3(config-if)#crypto map IPSec***

IPSec也具有配置復雜、消耗運算資源較多、增加延遲、不支持組播等缺點

查看策略：
show crypto isakmp policy 定義域共享密鑰建立***連接
show crypto engine connections active 查看加密解密數據包的數量

clear crypto isakmp 清除IKE第一階段

clear crypto sa 清除IKE第二階段

流量優化：

access-list 101 permit esp host 12.1.1.1 host 23.1.1.3

access-list 101 permit udp host 12.1.1.1 host 23.1.1.3 eq isakmp

access-list 101 permit ip 10.1.1.0 0.0.0.255 192.168.1.0 0.0.0.255

首先第一階段有MM（主模式）和野蠻模式，第二階段才有QM（快速模式）
其次，主模式的最后兩條消息有加密，可以提供身份保護功能
而野蠻模式消息集成度過高，因此無身份保護功能

野蠻模式（該情況下，響應者無法根據IP地址選擇對應的預共享密鑰，即不依賴IP地址標識身份，使得野蠻模式具備更好的靈活性）

通過display ike sa 查看結果
1、第一階段ike sa已經成功建立
3、ike使用的是版本v1
peer此安全聯盟的狀態
flag顯示此安全聯盟的狀態
RD（ready）表示SA已建立成功
ST（stayalive）表示此端是通道協商發起方
RL（Replaced）表示此通道已經被新的通道替代，一段時間后將被刪除
FD（Fading）表示此通道以發生過一次軟超時，目前還在使用，在硬超時時會刪除此通道
TO（timeout）表示此SA在上次keepalive超時發生后還沒有收到keepalive報文，如果在下次keepalive超時發生時仍沒有收到keepalive報文，此SA將被刪除
TD（deleting）表示該條SA即將被刪除
NEG（negotiating）表示IKE SA正在協商中，是由隧道兩端設置的某些參數不一致導致
D（DPD）表示開啟了DPD檢測功能，并正在做DPD檢測
M（active）表示IKE SA狀態為主
S（standby）表示IKE SA狀態為備
A（alone）表示IKE SA狀態為Alone，IPSec隧道之間不備份
此SA所屬階段：Phase1：建立安全通道進行通信的階段，此階段建立ISAKMP SA Phase2：協商安全服務的階段。此階段建立IPSec SA

安全聯盟由三元素唯一標識（安全協議號(AH或ESP)、目的IP地址、安全參數索引(SPI,Security Parameter Index)）
安全參數索引是為唯一標識SA而生成的一個32bite的數值，它在IPsec頭中傳輸

IPSec-IKE野蠻模式
1、隧道兩端協商慢的問題
2、發起者源地址不確定問題
（當發起者的IP地址是動態分配獲得的時候，由于發起者的IP地址不可能被響應者提前知道，而且雙方都打算采用預共享密鑰驗證方法）

ESP報文在隧道模式下，可以實現對原IP頭數據的機密性
配置預共享密鑰，必須在兩端都進行配置，兩邊的密鑰必須一致
IPSEC中隧道模式下，ESP對新IP報文頭字段不做驗證（隧道模式封裝新的報頭，對其不做驗證）
IKE默認使用DH group2默認組

AH可以實現的特性（AH協議，AH是報文頭驗證協議，主要提供的功能有數據源驗證、數據完整性校驗和防報文重放功能）
AH并不加密所保護的數據，所有不能完成機密性
IKE互聯網密碼交換協議：IKE協議用于自動協商AH和ESP所使用的密碼算法
