一、背景介紹

上一篇文章已經介紹過，在集中式網絡節點模式下，所有的計算節點只安裝二層代理，所有三層流量無論是南北或東西走向都必須經過網絡節點，盡管可以通過HA的方式保證網絡節點的高可用，但是基于vrrp的HA方式同一時間點只有一個網絡節點處于工作狀態，這樣在大規模場景下網絡節點仍然會成為性能瓶頸，為此openstack社區從Juno版本開始推出的DVR模式來解決上述問題，需要說明的是：在Mitaka版本之前DVR與L3 HA功能不能同時啟用，從Mitaka版本之后才支持DVR與L3 HA功能同時開啟。

成都創新互聯公司基于分布式IDC數據中心構建的平臺為眾多戶提供四川主機托管 四川大帶寬租用 成都機柜租用 成都服務器租用。

二、DVR介紹

為了解決網絡節點的流量瓶頸問題，DVR通過在計算節點部署L3 Agent，讓不同subnet之間的東西流量和綁定floating ip的vm的南北流量直接通過計算節點訪問外網，只有未綁定floating ip的vm的南北南北流量才需要通過網絡節點SNAT訪問外網，此時的集群架構如下圖所示：

不同于集中式網絡節點中所有計算節點只走二層流量，DVR模式下，每個計算節點都可以走3層流量，以此來分?jǐn)偩W(wǎng)絡節點的流量壓力。

三、網絡、計算節點的內部組件

1.網絡節點

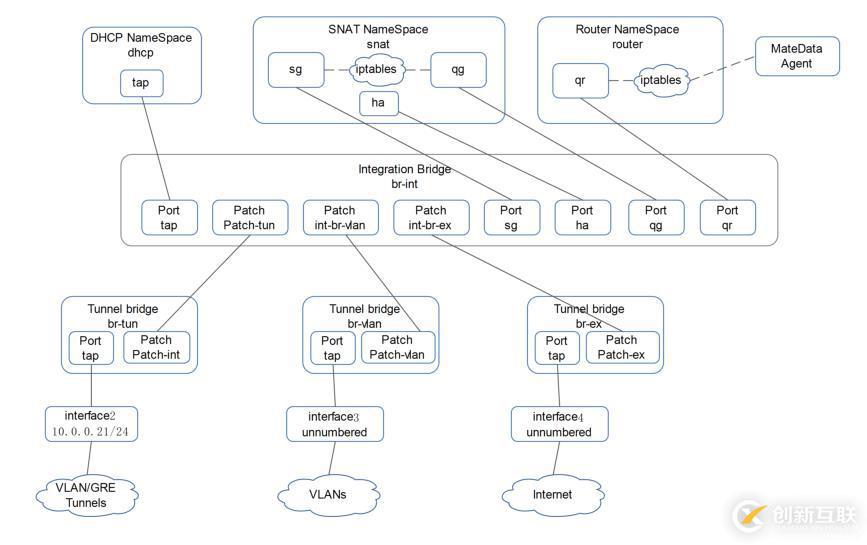

DVR模式下，網絡節點內部組件此時如下圖所示：

可以看到，啟用DVR模式后的網絡節點多了一個SNAT Namespace空間。在在所有計算節點都開啟DVR功能時，Router Namespace中的Metadata Agent只負責處理Project網絡中的元數據，SNAT Namespace空間負責對只有fix ip的vm通過源地址轉換的方式訪問外網。如果所有的計算節點將DVR模式關閉，此時vm的流量和集中式網絡節點一致，即所有的三層流量都需要經過網絡節點的Router Namespace處理。

2.計算節點

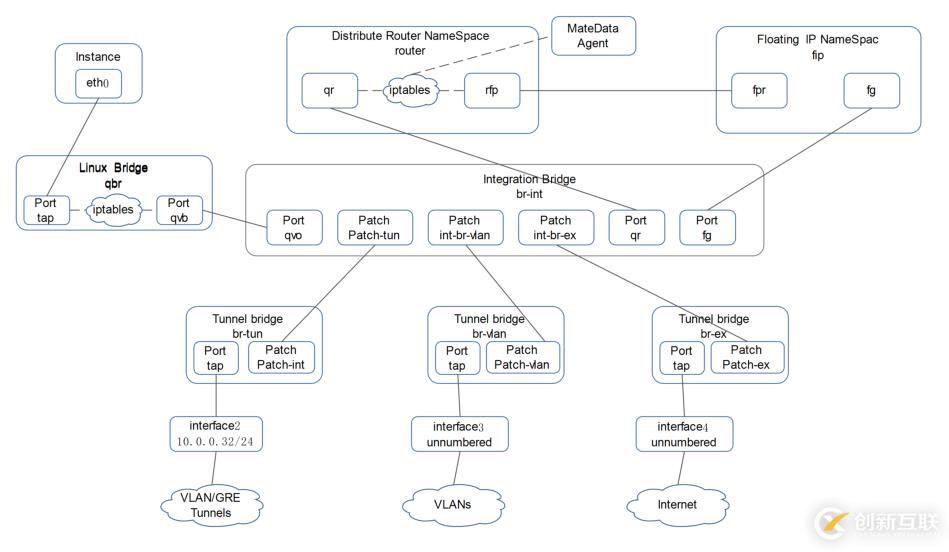

當開啟DVR功能后，此時計算節點內部組件如下圖所示：

啟用DVR功能的計算節點因?yàn)椴渴鹆薒3 Agent組建，所以擁有Distribute Router NameSpace，并且當創建vm時，還會自動生成fip名稱空間，所有計算節點的Distribute Router NameSpace完全一致，名稱空間接口的ip和mac地址也一樣（初始化時所有計算節點的名稱空間都是源自網絡節點的副本），了解網絡的都知道，同一時間同一網絡中ip與mac地址要一致，否則交換通過反復mac地址學習到的arp表?xiàng)l目會有沖突，為了解決這一問題，DVR結構為每個運行L3 Agent的計算節點指定全局唯一的mac地址（dvr_host_mac）。

四、vm的東西流量分析

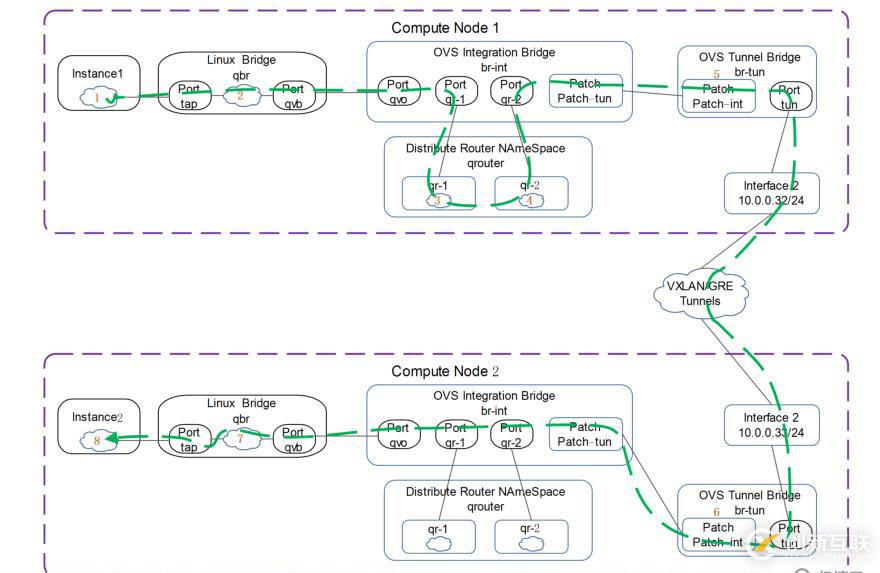

相同subnet下vm之間的流量走向與集中式網絡節點類似，此處不在贅述，下面以不同subnet之間vm的vxlan流量走向?yàn)槔M(jìn)行說明，此時vm間流量走向如下圖所示：

1.位于compute1中的vm1向compute2中的vm2發出請求。此時源/目的ip為vm1/2的ip地址，源/目的mac地址為vm1與網關qr-1的mac地址。
2.報文經過linux bridge進行iptables安全檢查，然后送往br-int。
3.進入br-int上的報文被打上內部vlan號并送往vm1的網關qr-1，qr-1接口上配置vm1的網關地址，經查表報文從qr-2口流出，qr-2接口設置vm2的網關地址。
4.從qr-2口出來的報文，此時源/目的ip為vm2網關（qr-2）的ip和vm2的ip地址，源/目的mac為qr-2口mac和vm2的mac地址，并將報文進入br-tun。
5.報文在br-tun交換機上將源mac地址（qr-2）換為全局唯一mac地址（dvr_host_mac），然后進行vxlan封裝，離開compute1。
6.報文到達compute2后首先vxlan解封裝，然后再將源mac地址（dvr_host_mac）換為vm2網關（qr-2）mac地址，送往br-int并在br-int交換機打上內部vlan號。
7.報文脫掉內部vlan號，進入linux bridge，進行安全策略檢查。
8.最終數據報文達到vm2。
vm2數據報文返回的過程與數據報文到達vm2的過程一致，不再贅述。

五、vm的南北流量分析

vm南北流量分為floating ip和fix ip兩種情況，對這兩種情況分別進行說明：

1.fix ip訪問外網

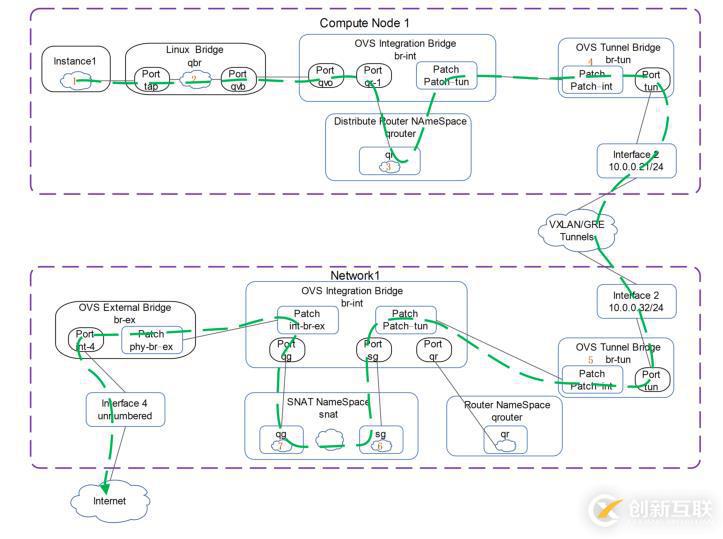

沒有綁定floating ip的vm在訪問外網時需要通過網絡節點的SNAT Router NameSpace進行地址轉換，其流量走向如下圖所示：

1.vm向外網發起請求，數據報文送往linux bridge。
2.進入linux bridge的數據報文經過iptables安全策略檢查后將報文送往br-int，此時打上內部vlan號。
3.數據報文從br-int送往Router NameSpace的qr口，該接口配置了vm的網關地址，在Router NameSpace內對Snet NameSpace的sg口的mac地址進行解析，sg接口為vm所在子網的接口，該接口上的ip地址與vm在同一網段。然后將報文送往br-tun。
4.數據報文進入br-tun后脫掉內部vlan號，進行vxlan封裝，打上vni號，離開conpute1.
5.數據報文進入Network節點，脫掉vni號，進行vxlan解封裝，送往br-int交換機，進入br-int交換機后打上內部vlan號。
6.數據報文進入sg后，進行路由查表，將數據發往fg口，fg口上配置的是可被路由的公網ip。
7.數據報文在fg口上進行SNAT地址轉換，轉換后的源ip地址為fg口上配置的公網ip訪問公網。

2.floati ip訪問外網

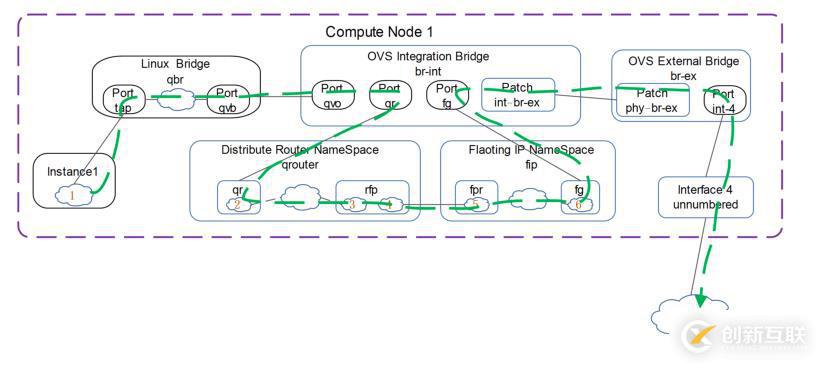

啟用DVR功能后每臺計算節點主機都安裝了L3 Agent，綁定了floating ip的vm不再需要繞行到網絡節點，直接由計算節點主機訪問呢公網，其流量走向如下圖所示：

1.vm向外網發起訪問，由于vm是provider類型的私網地址，所以首先要去找vm地址所在的網關。
2.數據報文經過linux bridge和br-int后進入Distribute NameSpace的qr口，該接口配置的ip地址為vm的網關地址。
3.數據報文從qr口流出，進入rfp口，該接口上配置有2個ip地址，其中3為vm綁定的floating ip地址，在此處進行SNAT地址轉換，外網流量訪問vm時在此名稱空間利用iptables做DNAT地址轉換。
4.通過qrouter與fip內部通信的直連接口（4），接口地址由L3 Agent自行維護，ip為169.254.x.x/31格式，將數據包發往fip名稱空間。
5.fip空間的直連接口fpr接收到數據包后，轉發給外網網關fg口。
6.fip名稱空間外網網關接口將數據包發到br-ex交換機最后通過物理網卡訪問internet，外網訪問vm的數據流向?yàn)樵撨^程的逆方向，此處不再贅述。

3.注意事項

針對使用floating ip的數據包進出時需要注意的地方是：
1.fg接口上會額外配置一個外網ip地址，這也是為什么公有云場景下不會將vm外網ip直接設置成公網ip地址的原因，因?yàn)槊總€(gè)計算主機都需要一個額外的地址作為fg網關地址。
2.當外部網絡訪問vm時，請求的ip地址是qrouter名稱空間中rfp接口上做SNAT的ip地址，但此時fg接口會響應rfp接口上外網ip的arp地址解析請求，所以通常認為fg接口是floating ip的arp代理接口。

六、網絡節點HA

通過前文得知，開啟DVR模式下的網絡節點只是針對沒有綁定floating ip的vm進行SNAT地址轉換，并且qrouter名稱空間只處理元數據，所以不同于傳統L3 HA對Router NameSpace的高可用，DVR下的L3 HA是對SNAT NameSpace進行的高可用，仍采用vrrp實現，如下圖所示：

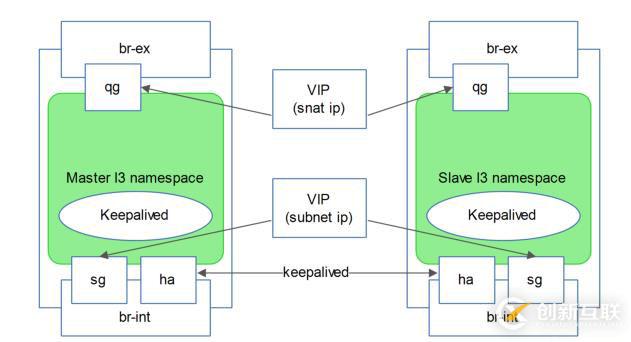

從部署結構來看，分別要對SNAT外網ip地址和子網接口ip地址做高可用，所以當使用keepalive時，此時架構如下圖所示：
