什么是圖像的形態學操作？

? 使用數學形態學的基本運算，由計算機對圖像進行分析，以達到所需結果的一種技術。
形態學，morphology, 形態學最初是生物學中研究動物和植物結構的一個分支，被引入圖像處理領域后，圖像形態學就指以形態為基礎對圖像進行分析的一種方法或技術。

創新互聯專注于企業成都全網營銷推廣、網站重做改版、云夢網站定制設計、自適應品牌網站建設、H5頁面制作、商城網站制作、集團公司官網建設、成都外貿網站建設公司、高端網站制作、響應式網頁設計等建站業務，價格優惠性價比高，為云夢等各大城市提供網站開發制作服務。

圖像形態學操作的基本思想 :

? 是用具有一定形態的結構元素去度量和提取圖像中的對應形狀以達到對圖像分析和識別的目的。

關鍵點：

? 圖像形態學操作主要是對二值圖像進行操作的，來連接相鄰的元素或分離成獨立的元素。其次是灰度圖像，但處理彩色圖像幾乎沒有意義！

圖像形態學操作主要有：

? 膨脹、腐蝕、開運算、閉運算、梯度運算、禮帽運算、黑帽運算，擊中與擊不中變換等等。其中膨脹和腐蝕是基本操作，后面的操作都是在膨脹和腐蝕的基礎上延申而來的。

圖像形態學操作有哪些應用領域？

? 由于對圖像進行形態學操作后，可以實現比如消除噪聲、提取邊界、填充區域、提取連通分量、凸殼、細化、粗化等；還可以分割出獨立的圖像元素，或者圖像中相鄰的元素；求取圖像中明顯的極大值區域和極小值區域；求取圖像梯度等等，所以在視覺檢測、圖像理解、文字識別、醫學圖像處理、圖像壓縮編碼等領域有非常重要的應用。

? 在進行各種形態學操作之前，先介紹一個至關重要的函數：morphologyEx函數，其利用基本的膨脹和腐蝕技術，來執行更加高級的形態學變換，如開閉運算、形態學梯度、“頂帽”、“黑帽”等等。

void morphologyEx( InputArray src,
                   OutputArray dst,
                   int op,
                   InputArray kernel,
                   Point anchor = Point(-1,-1),
                   int iterations = 1,
                   int borderType = BORDER_CONSTANT,
                   const Scalar& borderValue = morphologyDefaultBorderValue() );

參數1：InputArray src

? 輸入圖像，圖像數據類型必須為CV_8U, CV_16U, CV_16S, CV_32F or CV_64F中的一種。

參數2：OutputArray dst

? 輸出圖像，數據類型與大小和輸入圖像一樣。

參數3：int op

? 形態學處理的類型：

MORPH_ERODE = 0：腐蝕處理

MORPH_DILATE = 1：膨脹處理

MORPH_OPEN = 2：開運算處理

MORPH_CLOSE = 3：閉運算處理

MORPH_GRADIENT = 4：形態學梯度

MORPH_TOPHAT = 5：頂帽變換

MORPH_BLACKHAT = 6：黑帽變換

MORPH_HITMISS = 7 ：擊中-擊不中變換

參數4：InputArray kernel

? 結構元矩陣

參數5：Point anchor = Point(-1,-1)

? 結構元中心點，默認值Point(-1,-1), 表示正中心

參數6：int iterations = 1

? 腐蝕膨脹處理的次數，默認值為1；

如果是開運算閉運算，次數表示先腐蝕或者膨脹幾次，再膨脹腐蝕幾次，而不是開運算閉運算幾次：

如開運算且次數為2：erode ->erode ->dilate ->dilate

參數7：int borderType = BORDER_CONSTANT

? 圖像邊框插值類型，默認類型為固定值填充

BORDER_CONSTANT = 0：固定值 i 填充：iiiiii | abcdefgh | iiiiiii

BORDER_REPLICATE = 1：兩端復制：aaaaaa | abcdefgh | hhhhhhh

BORDER_REFLECT = 2：鏡像復制：fedcba | abcdefgh | hgfedcb

BORDER_WRAP = 3：去除一端的值然后復制： cdefgh | abcdefgh | abcdefg

BORDER_REFLECT_101 = 4：去除一端的值然后鏡像復制： gfedcb|abcdefgh|gfedcba

BORDER_TRANSPARENT = 5：推導賦值 uvwxyz | abcdefgh | ijklmno

BORDER_REFLECT101 = BORDER_REFLECT_101： same as BORDER_REFLECT_101

BORDER_DEFAULT = BORDER_REFLECT_101： same as BORDER_REFLECT_101

BORDER_ISOLATED = 16：< do not look outside of ROI

參數8：const Scalar& borderValue = morphologyDefaultBorderValue()

? 文檔中說明：param borderValue Border value in case of a constant border. The default value has a special meaning.

? morphologyEx函數配合上自己定義的結構元矩陣kernel，就可以完成各種形態學操作。

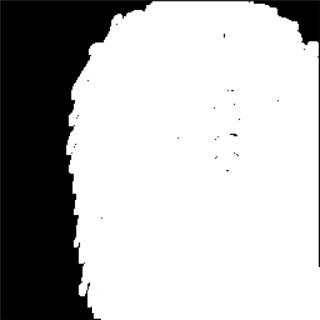

以下是原始圖、Sobel算子得到的梯度圖以及大津法OTSU閾值分割之后的圖片：

其中大津法作用之后的二值圖作為形態學操作的輸入。

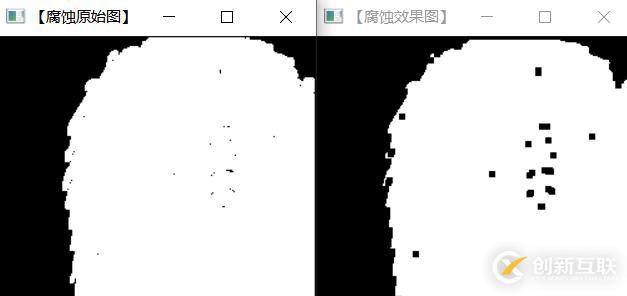

一、圖像腐蝕

? 顧名思義，是將物體的邊緣加以腐蝕。具體的操作是拿一個寬m高n的矩形作為kernel，對圖像中的每一個像素進行掃描，掃描后的圖像的每個像素點和原圖的位置對應，同時和掃描時kernel的中心點對應。用kernel遍歷原圖的所有像素，每遍歷一次就將對應位置的像素點更改為kernel中的最小值。這樣原圖所有像素遍歷一輪后，原圖中突出的像素點就會被置為最小值，人類視覺看起來就是圖像被腐蝕了。

Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
	//進行形態學操作
morphologyEx(image, image, MORPH_ERODE, element);
imshow("【腐蝕效果圖】", image);

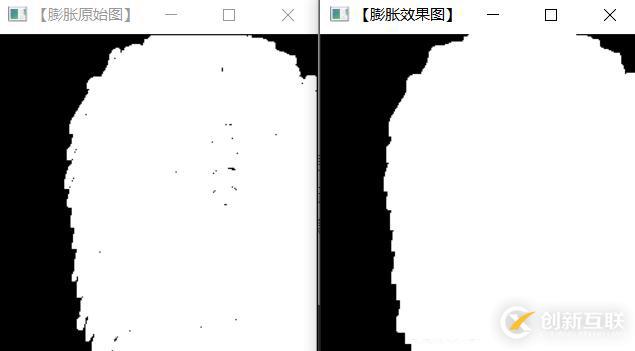

二、圖像膨脹

? 膨脹和腐蝕是一對兒相反的操作，膨脹能對圖像的邊界進行擴展，就是將圖像的輪廓加以膨脹。
操作方法與腐蝕操作一樣，也是拿一個kernel，對圖像的每個像素做遍歷處理。不同之處在于生成的像素值不是所有像素中最小的值，而是大的值。這樣操作的結果會將圖像外圍的突出點連接并向外延伸。

Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
	//進行形態學操作
morphologyEx(image, image, MORPH_DILATE, element);   //結果保存到自身
imshow("【膨脹效果圖】", image);

可見指紋內部暗點消失，邊界部分有細微的擴張。

三、圖像開運算、閉運算、梯度運算、頂帽運算、底帽運算

? 膨脹和腐蝕是圖像形態學處理的基礎，將膨脹和腐蝕通過不同方式結合起來就可以得到圖像開運算、閉運算、梯度運算、頂帽運算、底帽運算等運算。

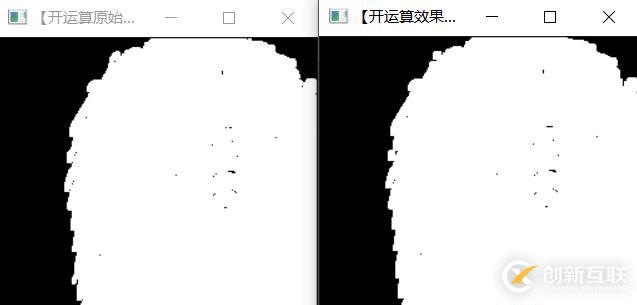

①開運算

開運算（opening operation）,其實就是先腐蝕后膨脹過得過程，可以用來消除小物體，在纖細點出分離物體，平滑較大物體的邊界同時并不明顯改變其面積。

Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
	//進行形態學操作
morphologyEx(image, image, MORPH_OPEN, element);
imshow("【開運算效果圖】", image);

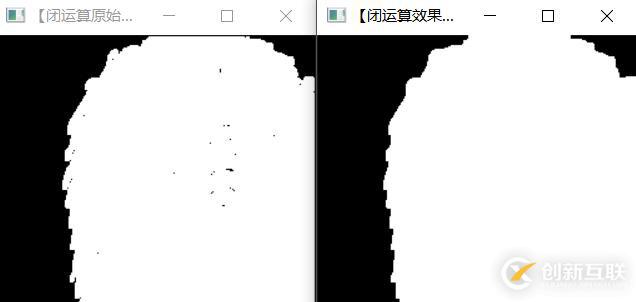

②閉運算

? 先膨脹后腐蝕的過程稱為閉運算（closing operation），?閉運算能夠排除小黑洞（黑色區域）。

Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
	//進行形態學操作
morphologyEx(image, image, MORPH_CLOSE, element);
imshow("【閉運算效果圖】", image);

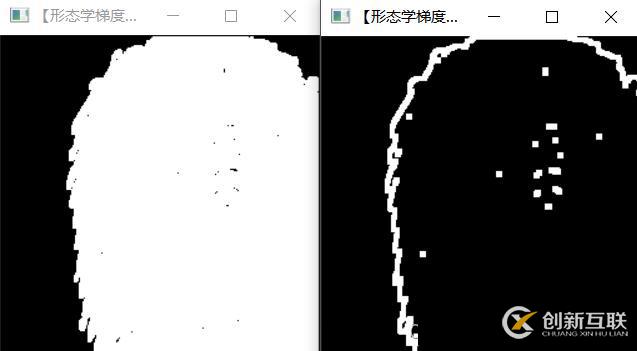

③形態學梯度

? 形態學梯度（morphological gradient）為膨脹圖與腐蝕圖之差，對二值圖像進行這一操作可以將團塊的邊緣突出來。

Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
	//進行形態學操作
morphologyEx(image, image, MORPH_GRADIENT, element);
imshow("【形態學梯度效果圖】", image);

④頂帽運算

??頂帽運算（top hat）又常常被譯為“禮帽”運算，為原圖像與“開運算”的結果圖之差。因為開運算帶來的結果是放大了裂縫或者局部低亮度的區域，因此，從原圖中減去開運算后的圖，得到的效果圖突出了比原型輪廓周圍的區域更明亮的區域。且這一操作和選擇的核的大小有關。頂帽運算往往用來分離比鄰近點亮一些的斑塊。當一幅圖像具有大幅的背景的時候，而微小物品比較有規律的時候，可以用頂帽運算進行背景提取。

Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
	//進行形態學操作
morphologyEx(image, image, MORPH_TOPHAT, element);
imshow("【頂帽運算效果圖】",image);

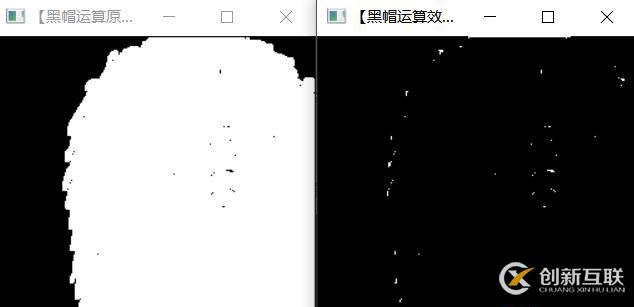

⑤底帽運算
??黑帽（Black Hat）運算為”閉運算“的結果圖與原圖像之差，黑帽運算后的效果圖突出了比原圖輪廓周圍的區域更暗的區域，且這一操作和選擇的核的大小相關。所以，黑帽運算用來分離比鄰近點暗一些的斑塊。

Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
	//進行形態學操作
morphologyEx(image, image, MORPH_BLACKHAT, element);
imshow("【黑帽運算效果圖】", image);

四、代碼匯總

1.頭文件，把各種操作封裝到一個類中。

#includeusing namespace cv;

class Shape_process{
public:
	void Dilation(Mat image);
	void Opening(Mat image);
	void Closing(Mat image);
	void Gradient(Mat image);
	void TopHat(Mat image);
	void BlackHat(Mat image);
	void ErodeEX(Mat image);
	Mat Sobel(Mat img);
	Mat OTSU(Mat img, int arr[]);
};

2.cpp文件，對類中方法進行定義。

#include#includeusing namespace std;

void Shape_process::Dilation(Mat image){
	namedWindow("【膨脹原始圖】");
	namedWindow("【膨脹效果圖】");
	imshow("【膨脹原始圖】", image);
	Mat module = Mat::zeros(Size(image.cols, image.rows), image.type());
	//定義核
	Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
	//進行形態學操作
	morphologyEx(image, module, MORPH_DILATE, element);
	imshow("【膨脹效果圖】", module);
	waitKey(0);
}

void Shape_process::Opening(Mat image){
	namedWindow("【開運算原始圖】");
	namedWindow("【開運算效果圖】");
	imshow("【開運算原始圖】", image);
	Mat module = Mat::zeros(Size(image.cols, image.rows), image.type());
	//定義核
	Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
	//進行形態學操作
	morphologyEx(image, module, MORPH_OPEN, element);
	imshow("【開運算效果圖】", module);
	waitKey(0);
}

void Shape_process::Closing(Mat image){
	namedWindow("【閉運算原始圖】");
	namedWindow("【閉運算效果圖】");
	imshow("【閉運算原始圖】", image);
	Mat module = Mat::zeros(Size(image.cols, image.rows), image.type());
	//定義核
	Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
	//進行形態學操作
	morphologyEx(image, module, MORPH_CLOSE, element);
	imshow("【閉運算效果圖】", module);
	waitKey(0);
}

void Shape_process::Gradient(Mat image){
	namedWindow("【形態學梯度原始圖】");
	namedWindow("【形態學梯度效果圖】");
	imshow("【形態學梯度原始圖】", image);
	Mat module = Mat::zeros(Size(image.cols, image.rows), image.type());
	//定義核
	Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
	//進行形態學操作
	morphologyEx(image, module, MORPH_GRADIENT, element);
	imshow("【形態學梯度效果圖】", module);
	waitKey(0);
}

void Shape_process::TopHat(Mat image){
	namedWindow("【頂帽運算原始圖】");
	namedWindow("【頂帽運算效果圖】");
	imshow("【頂帽運算原始圖】", image);
	Mat module = Mat::zeros(Size(image.cols, image.rows), image.type());
	//定義核
	Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
	//進行形態學操作
	morphologyEx(image, module, MORPH_TOPHAT, element);
	imshow("【頂帽運算效果圖】", module);

	waitKey(0);
}

void Shape_process::BlackHat(Mat image){
	namedWindow("【黑帽運算原始圖】");
	namedWindow("【黑帽運算效果圖】");
	imshow("【黑帽運算原始圖】", image);
	Mat module = Mat::zeros(Size(image.cols, image.rows), image.type());
	//定義核
	Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
	//進行形態學操作
	morphologyEx(image, module, MORPH_BLACKHAT, element);
	imshow("【黑帽運算效果圖】", module);
	waitKey(0);
}

void Shape_process::ErodeEX(Mat image){
	namedWindow("【腐蝕原始圖】");
	namedWindow("【腐蝕效果圖】");
	imshow("【腐蝕原始圖】", image);
	Mat module = Mat::zeros(Size(image.cols, image.rows), image.type());
	//定義核
	Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
	//進行形態學操作
	morphologyEx(image, module, MORPH_ERODE, element);
	imshow("【腐蝕效果圖】", module);
	waitKey(0);
}

Mat Shape_process::Sobel(Mat img) {                   // 基于Prewitt算子的閾值分割
	Mat Sobel_Ojld = Mat::zeros(Size(img.cols, img.rows), img.type());  //用于計算歐幾里得距離的空白圖像
	for (int row = 1; row< img.rows - 1; row++) {
		for (int col = 1; col< img.cols - 1; col++) {
			Sobel_Ojld.at(row, col) = saturate_cast(sqrt(pow(img.at(row - 1, col + 1) - img.at(row - 1, col - 1) + 2 * img.at(row, col + 1) - 2 * img.at(row, col - 1) + img.at(row + 1, col + 1) - img.at(row + 1, col - 1), 2) + pow(img.at(row + 1, col - 1) - img.at(row - 1, col - 1) + 2 * img.at(row + 1, col) - 2 * img.at(row - 1, col) + img.at(row + 1, col + 1) - img.at(row - 1, col + 1), 2)));
		}
	}
	imshow("Sobel圖像(歐幾里得距離)", Sobel_Ojld);
	int pixel_num[256] = { 0 };            //數組記得初始化為0，即未統計數量之前各個像素的個數都是0
	for (int row = 0; row< img.rows; row++) {
		for (int col = 0; col< img.cols; col++) {
			pixel_num[Sobel_Ojld.at(row, col)] += 1;   //遍歷到的像素值作為索引，次數+1
		}
	}

	imshow("歐幾里得閾值分割", Sobel_Ojld);

	Mat m1 = OTSU(Sobel_Ojld, pixel_num);     // OTSU閾值分割
	return m1;
}

Mat Shape_process::OTSU(Mat img, int arr[]) {   // 需要輸入待處理的圖像 和 直方圖像素個數數組
	int N = img.rows * img.cols;    // 統計輸入圖像的像素個數N
	double pro[256] = { 0 };            // 定義概率數組
	for (int i = 0; i< 256; i++) {
		pro[i] = arr[i] / N;            // 得到每個像素值的概率
	}
	double delta = 0, w0 = 0, w1 = 0, u0 = 0, u1 = 0, v = 0;           // 變量初始化為0
	int T = 0, thresh = 0;
	while (T<= 255) {
		for (int i = 0; i<= T; i++) {
			w0 += pro[i];                       // C0的概率
		}
		w1 = 1 - w0;                            // C1的概率
		for (int i = 0; i<= 255; i++) {
			if (i<= T) {
				u0 += pro[i] * i;                     // C0的平均值
			}
			else {
				u1 += pro[i] * i;                     // C1的平均值
			}
			v = w0 * w1 * pow(u1 - u0, 2);
			if (v >delta) {
				delta = v;
				thresh = T;
			}
			T += 1;
		}
	}
    //由最佳像素閾值進行二值分割
	Mat OTSU = Mat::zeros(Size(img.cols, img.rows), img.type());
	for (int row = 0; row< img.rows; row++) {
		for (int col = 0; col< img.cols; col++) {
			if (img.at(row, col) >thresh) {
				OTSU.at(row, col) = 255;
			}
		}
	}
	return OTSU;
}

3.cpp文件，進行各種形態學操作。

#include#includeusing namespace cv;

int main() {
	Mat Gray = imread("C:\\Users\\LLLiePP\\Desktop\\zhiwen.png", IMREAD_GRAYSCALE);
    if (Gray.empty())return -1;       //判斷圖片是否引入出錯

	Shape_process test;
	Mat otsu = test.Sobel(Gray);

	test.Dilation(otsu);
	test.Opening(otsu);
	test.Closing(otsu);
	test.Gradient(otsu);
	test.TopHat(otsu);
	test.BlackHat(otsu);
	test.ErodeEX(otsu);

	return 0;
};
