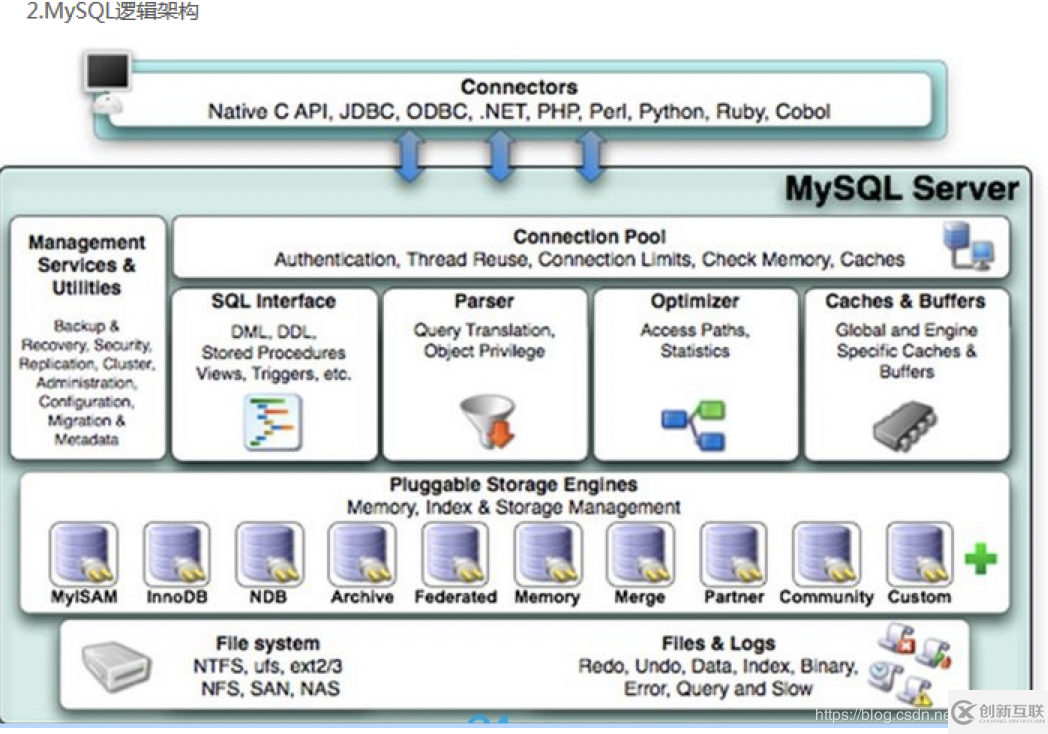

MySQL邏輯架構介紹總體概覽

公司主營業務：做網站、網站設計、移動網站開發等業務。幫助企業客戶真正實現互聯網宣傳，提高企業的競爭能力。創新互聯建站是一支青春激揚、勤奮敬業、活力青春激揚、勤奮敬業、活力澎湃、和諧高效的團隊。公司秉承以“開放、自由、嚴謹、自律”為核心的企業文化，感謝他們對我們的高要求，感謝他們從不同領域給我們帶來的挑戰，讓我們激情的團隊有機會用頭腦與智慧不斷的給客戶帶來驚喜。創新互聯建站推出上高免費做網站回饋大家。

和其它數據庫相比，MySQL有點與眾不同，它的架構可以在多種不同場景中應用并發揮良好作用。主要體現在存儲引擎的架構上，插件式的存儲引擎架構將查詢處理和其它的系統任務以及數據的存儲提取相分離 。 這種架構可以根據業務的需求和實際需要選擇合適的存儲引擎。

controller層：
Connectors：連接層，c 、java等連接mysql

業務邏輯處理成：
Connection Pool：連接層 c3p0連接池等
Manager Service util：備份、容災恢復、集群等
sql interface：存儲過程、視圖觸發器
parser：查詢事物、對象的權限
如果是select開頭的就認為是讀的操作，insert開頭的就是寫的操作，
sql語句的加載從from開始，轉換成mysql能夠讀懂的形式
optimizer：mysql優化器 ，經過前面的轉換，這里mysql會優化成mysql自己認為最優的方式
，并不是我們?nèi)藶榈膬?yōu)化
caches & buffers：緩沖

可拔插式的存儲引擎
plugin storage engine
大部分用的是myism和innodb

文件存儲層 計算機硬件
file system
file & logs

1.連接層

最上層是一些客戶端和連接服務，包含本地sock通信和大多數基于客戶端/服務端工具實現的類似于tcp/ip的通信。主要完成一些類似于連接處理、授權認證、及相關的安全方案。在該層上引入了線程池的概念，為通過認證安全接入的客戶端提供線程。同樣在該層上可以實現基于SSL的安全鏈接。服務器也會為安全接入的每個客戶端驗證它所具有的操作權限。

2.服務層

2.1 Management Serveices & Utilities ： 系統管理和控制工具

2.2 SQL Interface : SQL接口
接受用戶的SQL命令，并且返回用戶需要查詢的結果。比如select from就是調用SQL Interface

2.3 Parser : 解析器
SQL命令傳遞到解析器的時候會被解析器驗證和解析。

2.4 Optimizer : 查詢優化器。
SQL語句在查詢之前會使用查詢優化器對查詢進行優化。
用一個例子就可以理解： select uid,name from user where gender= 1;
優化器來決定先投影還是先過濾。

2.5 Cache和Buffer： 查詢緩存。
如果查詢緩存有命中的查詢結果，查詢語句就可以直接去查詢緩存中取數據。
這個緩存機制是由一系列小緩存組成的。比如表緩存，記錄緩存，key緩存，權限緩存等
緩存是負責讀，緩沖負責寫。

3.引擎層

存儲引擎層，存儲引擎真正的負責了MySQL中數據的 存儲和提取 ，服務器通過API與存儲引擎進行通信。不同的存儲引擎具有的功能不同，這樣我們可以根據自己的實際需要進行選取。后面介紹MyISAM和InnoDB

4.存儲層

數據存儲層，主要是將數據存儲在運行于裸設備的文件系統之上，并完成與存儲引擎的交互。

總體概覽

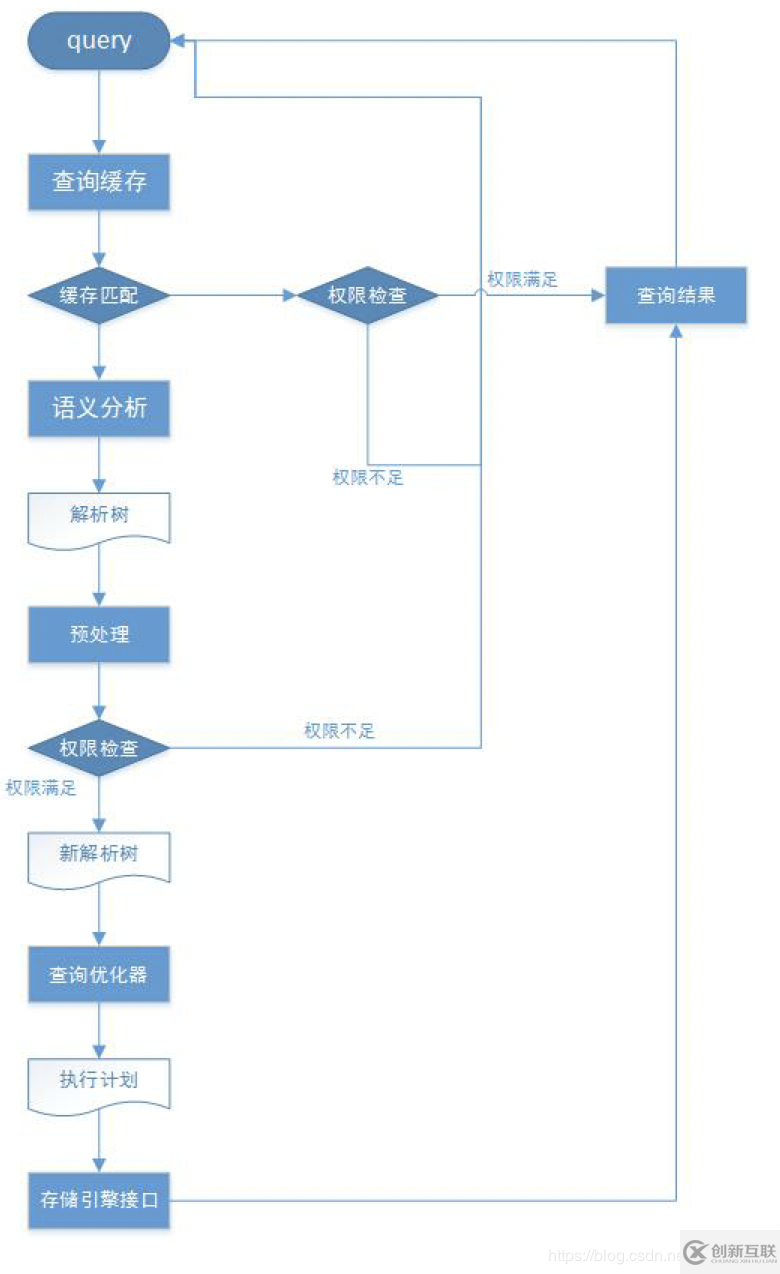

查詢流程圖：

首先，mysql的查詢流程大致是：
•mysql客戶端通過協議與mysql服務器建連接，發送查詢語句，先檢查查詢緩存，如果命中(一模一樣的sql才能命中)，直接返回結果，否則進行語句解析,也就是說，在解析查詢之前，服務器會先訪問查詢緩存(query cache)——它存儲SELECT語句以及相應的查詢結果集。如果某個查詢結果已經位于緩存中，服務器就不會再對查詢進行解析、優化、以及執行。它僅僅將緩存中的結果返回給用戶即可，這將大大提高系統的性能。

語法解析器和預處理：首先mysql通過關鍵字將SQL語句進行解析，并生成一顆對應的“解析樹”。mysql解析器將使用mysql語法規則驗證和解析查詢；預處理器則根據一些mysql規則進一步檢查解析數是否合法。
查詢優化器當解析樹被認為是合法的了，并且由優化器將其轉化成執行計劃。一條查詢可以有很多種執行方式，最后都返回相同的結果。優化器的作用就是找到這其中最好的執行計劃。。
然后，mysql默認使用的BTREE索引，并且一個大致方向是:無論怎么折騰sql，至少在目前來說，mysql最多只用到表中的一個索引。

mysql存儲引擎

查看命令

1 如何用命令查看

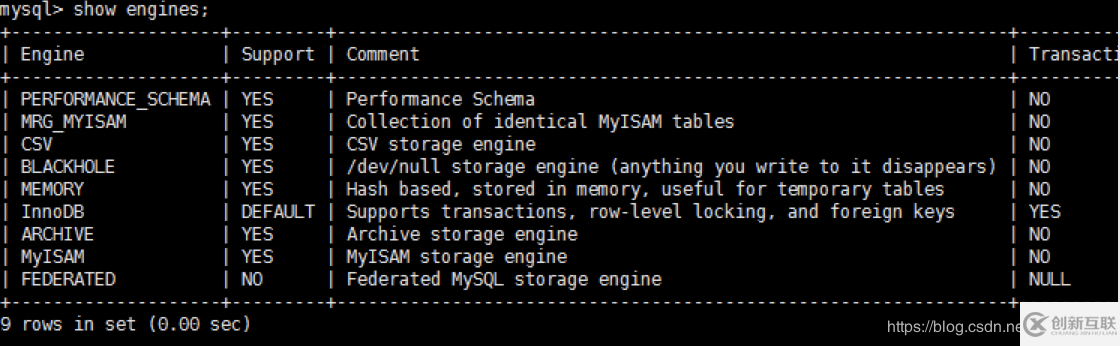

看你的 mysql 現在已提供什么存儲引擎 :

mysql> show engines;

InnoDB 默認的，支持事物支持外鍵，且是行鎖

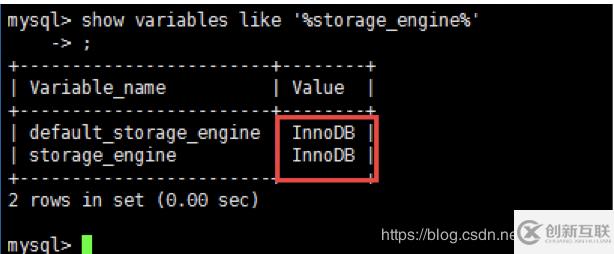

看你的 mysql 當前默認的存儲引擎 :

mysql> show variables like ‘%storage_engine%';

默認的是InnoDB
當前的也是InnoDB

各個引擎簡介

1、InnoDB存儲引擎

InnoDB是MySQL的默認 事務型引擎 ，它被設計用來處理大量的短期(short-lived)事務。除非有非常特別的原因需要使用其他的存儲引擎，否則應該優先考慮InnoDB引擎。 行級鎖，適合高并發情況

2、MyISAM存儲引擎

MyISAM提供了大量的特性，包括全文索引、壓縮、空間函數(GIS)等，但MyISAM 不支持事務和行級鎖(myisam改表時會將整個表全鎖住) ，有一個毫無疑問的缺陷就是崩潰后無法安全恢復。

3、Archive引擎

Archive存儲引擎 只支持INSERT和SELECT 操作，在MySQL5.1之前不支持索引。
Archive表適合日志和數據采集類應用。 適合低訪問量大數據等情況。
根據英文的測試結論來看，Archive表比MyISAM表要小大約75%，比支持事務處理的InnoDB表小大約83%。

4、Blackhole引擎

Blackhole引擎沒有實現任何存儲機制，它會丟棄所有插入的數據，不做任何保存。但服務器會記錄Blackhole表的日志，所以可以用于復制數據到備庫，或者簡單地記錄到日志。但這種應用方式會碰到很多問題，因此并不推薦。

5、CSV引擎

CSV引擎可以將普通的CSV文件作為MySQL的表來處理，但不支持索引。
CSV引擎可以作為一種數據交換的機制，非常有用。
CSV存儲的數據直接可以在操作系統里，用文本編輯器，或者excel讀取。

6、Memory引擎

如果需要快速地訪問數據，并且這些數據不會被修改，重啟以后丟失也沒有關系，那么使用Memory表是非常有用。Memory表至少比MyISAM表要快一個數量級。(使用專業的內存數據庫更快，如redis)

7、Federated引擎

Federated引擎是訪問其他MySQL服務器的一個代理，盡管該引擎看起來提供了一種很好的跨服務器的靈活性，但也經常帶來問題，因此默認是禁用的。

MyISAM和InnoDB（重點）

對比項	MyISAM	InnoDB
主外鍵	不支持	支持
事務	不支持	支持
行表鎖	表鎖，即使操作一條記錄也會鎖住整個表，不適合高并發的操作	行鎖,操作時只鎖某一行，不對其它行有影響， 適合高并發
緩存	只緩存索引，不緩存真實數據	不僅緩存索引還要緩存真實數據，對內存要求較高，而且內存大小對性能有決定性的影響
表空間	小	大
關注點	性能	事務
默認安裝	Y	Y
默認安裝	Y	Y
默認安裝	Y	Y
用戶表默認使用	N	Y
自帶系統表使用	Y	N

innodb 索引 使用 B+TREE myisam 索引使用 b-tree
innodb 主鍵為聚簇索引，基于聚簇索引的增刪改查效率非常高。

阿里巴巴、淘寶用哪個

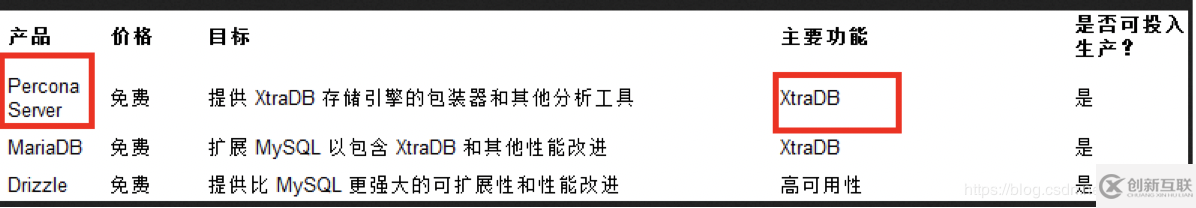

• Percona 為 MySQL 數據庫服務器進行了改進，在功能和性能上較 MySQL 有著很顯著的提升。該版本提升了在高負載情況下的 InnoDB 的性能、為 DBA 提供一些非常有用的性能診斷工具；另外有更多的參數和命令來控制服務器行為。

•該公司新建了一款存儲引擎叫 xtradb 完全可以替代 innodb, 并且在性能和并發上做得更好,

•阿里巴巴大部分 mysql 數據庫其實使用的 percona 的原型加以修改。
•AliSql+AliRedis

以上所述是小編給大家介紹的Mysql邏輯架構介紹、mysql存儲引擎詳解整合，希望對大家有所幫助，如果大家有任何疑問請給我留言，小編會及時回復大家的。在此也非常感謝大家對創新互聯網站的支持！
