使用Qt怎么實現一個畫線筆鋒效果？相信很多沒有經驗的人對此束手無策，為此本文總結了問題出現的原因和解決方法，通過這篇文章希望你能解決這個問題。

創新互聯公司是一家專業提供昆山企業網站建設,專注與成都網站設計、網站建設、html5、小程序制作等業務。10年已為昆山眾多企業、政府機構等服務。創新互聯專業的建站公司優惠進行中。

實現原理

要實現該效果，需要完成以下幾個關鍵步驟:

1.每兩個點形成一個貝塞爾曲線path進行繪制

2.最新的一條path繪制細線（筆鋒最細處的寬度）

3.倒數第二條path繪制粗線（正常的線條寬度）

4.在兩條path連接處補充點使其過渡平滑

接下來一步步的分析，首先第一條，每兩個點形成一個貝塞爾曲線path進行繪制，這個比較簡單，就不多講了吧，也就是說，在move事件中，每來一個新點，就讓該點和前一個點生成一個貝塞爾曲線，使用QPainterPath中的quadTo函數，之所以要用貝塞爾曲線，是為了解決折線問題，這個在前面的文章中已經介紹過了。這里就不重復說咯。

我們直接來看第二條: 最新的一個path繪制細線。

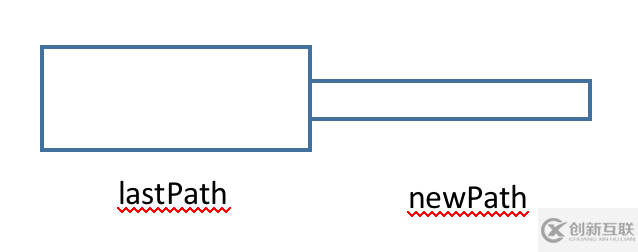

這個怎么理解呢？看一個圖示：

以上是線條放大的效果，最新的path，也就是上面的newPath，通過當前點和前一個點生成的這條path，繪制一條細線，這條線就作為筆鋒，假如這時候抬筆，那么newPath就是最后一條線段，那么筆鋒就是這條線來形成的。

做完第二步，我們看一下繪制效果：

第三步：倒數第二條path繪制粗線（正常的線條寬度）

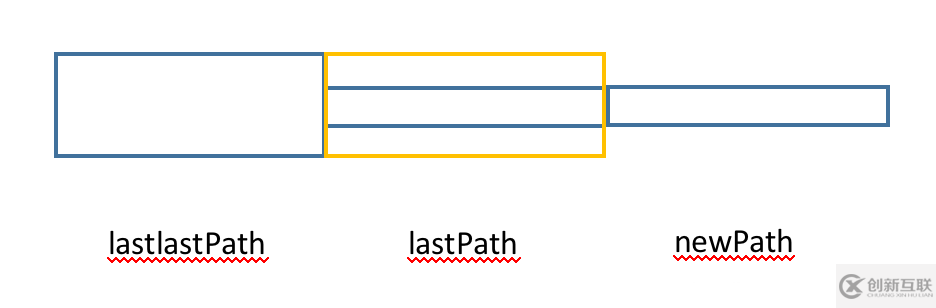

從上面的圖示可以看到，我們將最新的newPath繪制細線，那么如果這時候又出現一個新的點，形成了新的path，而之前的newPath就會變成前一個path，這里命名為lastPath，由于該path還是細線，所以這里我們需要將前一個path重新補充繪制成正常的粗線，圖示如下：

這里的黃線，也就是我們補充繪制的線條，而最新的path依然是細線，根據以上示意圖就很容易明白了。

所以簡單來說，就是不斷的將最新path繪制成細線，然后將前一個path補充繪制成粗線。

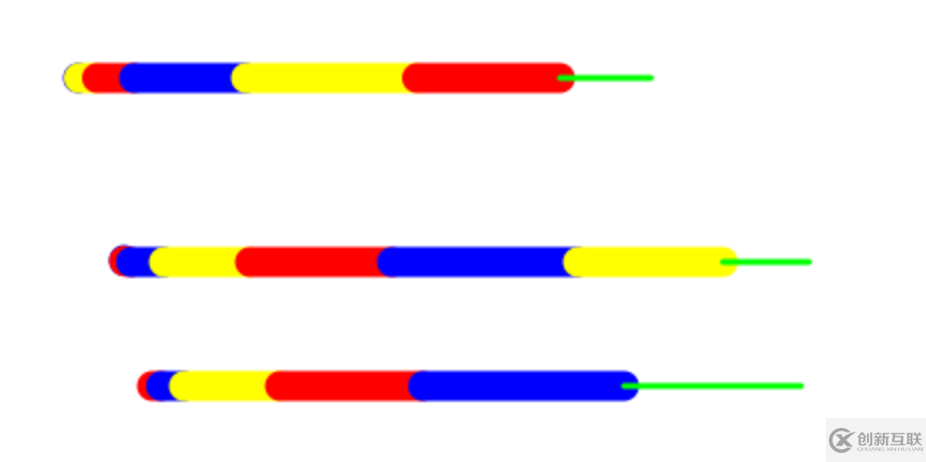

看一下效果：

為了區分不同的path，這里采用了不同的顏色來代表，每一段顏色代表一個path，最新的path就是右邊的綠色線條，可以看到最新的path和前一條path由于線寬不同， 所以連接處并不平滑，所以要解決這個問題，需要做最后一步：補點。

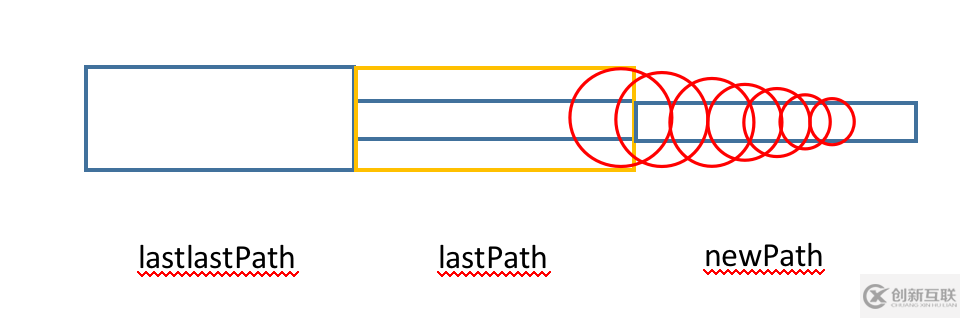

什么是補點，就是說我們需要在連接處 根據最新path的線條路徑來繪制一系列的點進行填充，使其連接處看起來平滑，圖示如下：

上面的圈圈就是補充的點，點與點之間距離越小，看起來就越平滑，而圈圈的圓心點是跟隨最新的path線條走的，就是path線的線條高度的中心點，圈圈的半徑大小逐漸變小。

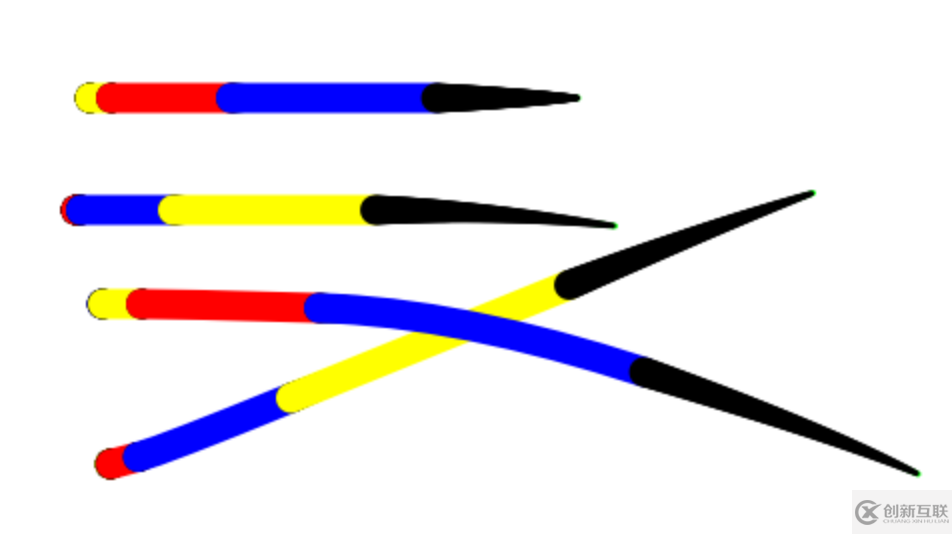

再看看補充點后的效果：

可以看到，筆尖黑色的地方線條就是通過補充點來實現的。

那么，問題來了，如何知道最后這條path的路徑呢？

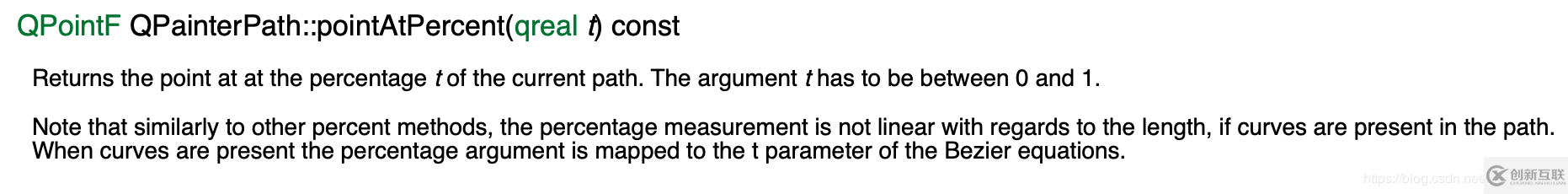

其實Qt已經提供了接口，我們通過QPainterPath來生成的曲線，這個類提供了一個函數叫pointAtPercent，定義如下：

這個接口就是返回在path曲線上的坐標點，通過傳入百分比來調用，很方便了吧。
我這里的補充點實現方式，就是通過循環的不斷的繪制：

//在兩個path連接處繪制補充點，使其連接處平滑
void WbCanvasItem::drawPatchPoint(QPainter * painter,QPainterPath path)
{
 qreal temp = (PENWIDTH-3)/100.;
 int k = 0;
 for (qreal i = 0;i < 1; i+=0.01) {
  k++;
  painter->setPen(QPen(Qt::black,PENWIDTH-temp*k,
        Qt::SolidLine, Qt::RoundCap, Qt::RoundJoin));
  painter->drawPoint(path.pointAtPercent(i));
 }
}

前三步驟代碼：

QPainterPath lastPath = obj->StrokeLastPath(PENWIDTH);
m_pRealPainter->fillPath(lastPath,Qt::red);//填充輪廓
path = obj->StrokePath(3);
m_pRealPainter->fillPath(path,Qt::red);//填充輪廓
drawPatchPoint(m_pRealPainter,obj->path());

看完上述內容，你們掌握使用Qt怎么實現一個畫線筆鋒效果的方法了嗎？如果還想學到更多技能或想了解更多相關內容，歡迎關注創新互聯行業資訊頻道，感謝各位的閱讀！
