前言

在開發Winform程序界面的時候，我們往往會使用一些較好看的圖表，以便能夠為我們的程序界面增色，良好的圖標設置可以讓界面看起來更加美觀舒服，而且也比較容易理解，圖標我們可以通過一些網站獲取各種場景的圖標資源，不過本篇隨筆主要介紹如何利用DevExpress的內置圖標資源來實現界面圖標的設置。

下面話不多說了，來一起看看詳細的介紹吧

1、設計時刻的圖標處理

豐富的圖標處理，在菜單、工具欄、樹列表等地方，以及按鈕等地方，都可以使用，而這些我們可以利用DevExpress的內置圖標選擇來減輕我們尋找合適圖標的煩惱。

一些按鈕、工具欄等的圖標設置，一般是固定的，我們往往可以在設計時刻就指定它，這樣我們可以使用本地的圖標，也可以使用DevExpress的內置圖標。而使用DevExpress內置圖標資源的時候，我們可以調出DevExpress的內置圖標選擇框的。

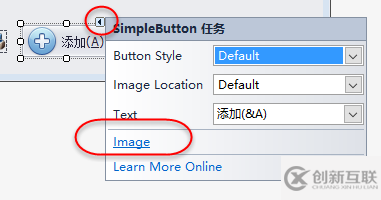

如下是按鈕添加圖標方式，操作非常簡單，在按鈕的右上角小圖標上單擊一下進入編輯界面，如下所示。

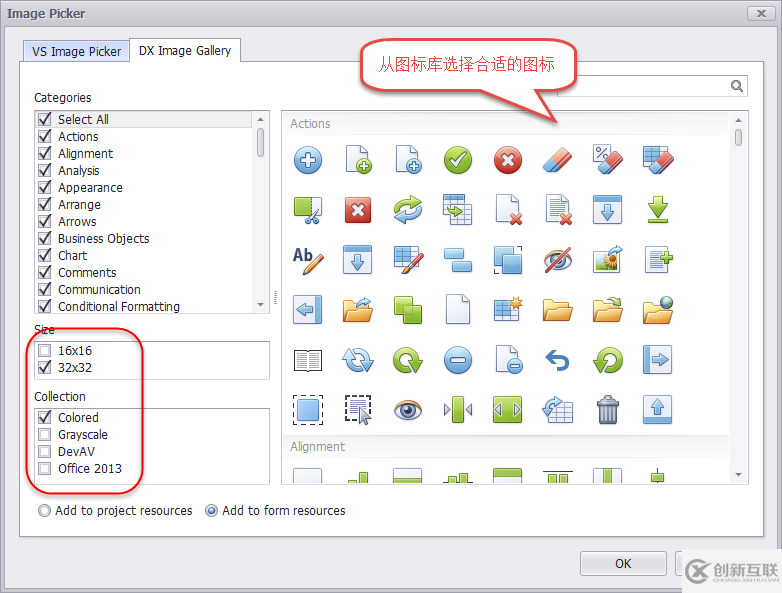

然后選擇Image按鈕，進入圖標選擇界面，選擇內置的DevExpress圖標庫即可，基本上，只要是DevExpress的原生控件，那么就可以通過這種內置圖標的對話框進行圖標選擇，非常方便。

2、運行時刻的圖標處理

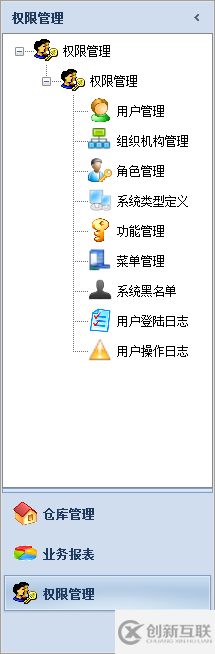

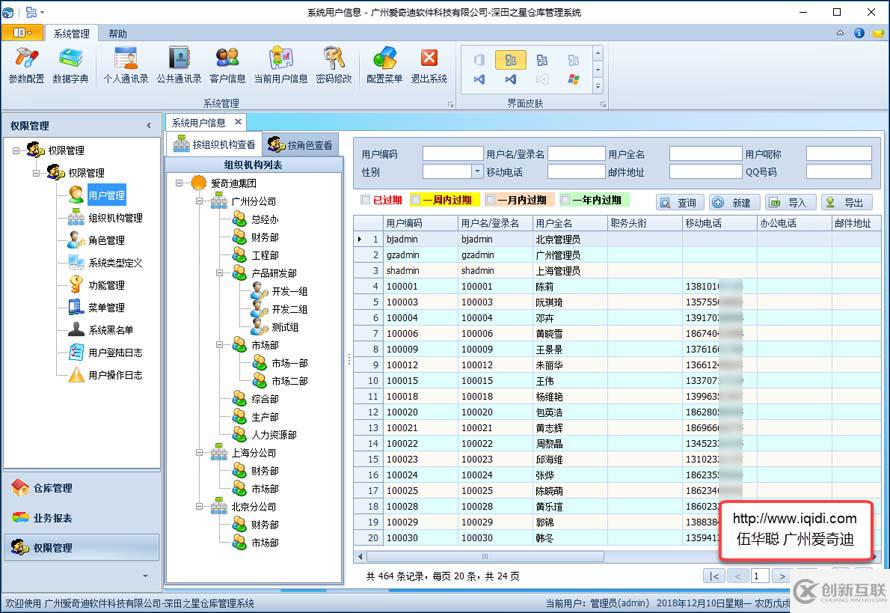

上面的操作是在設計時候，DevExpress設計器給我們提供很多便利選擇內置圖標，而在界面運行時刻，想動態處理界面按鈕圖標，或者樹形菜單的圖標的時候，就沒有這個直接的接口來設置圖標了，而我們框架的菜單往往都是需用動態增加的，因此圖標的設置也是在運行時刻的。如下面的樹列表中，圖標就是動態指定的。

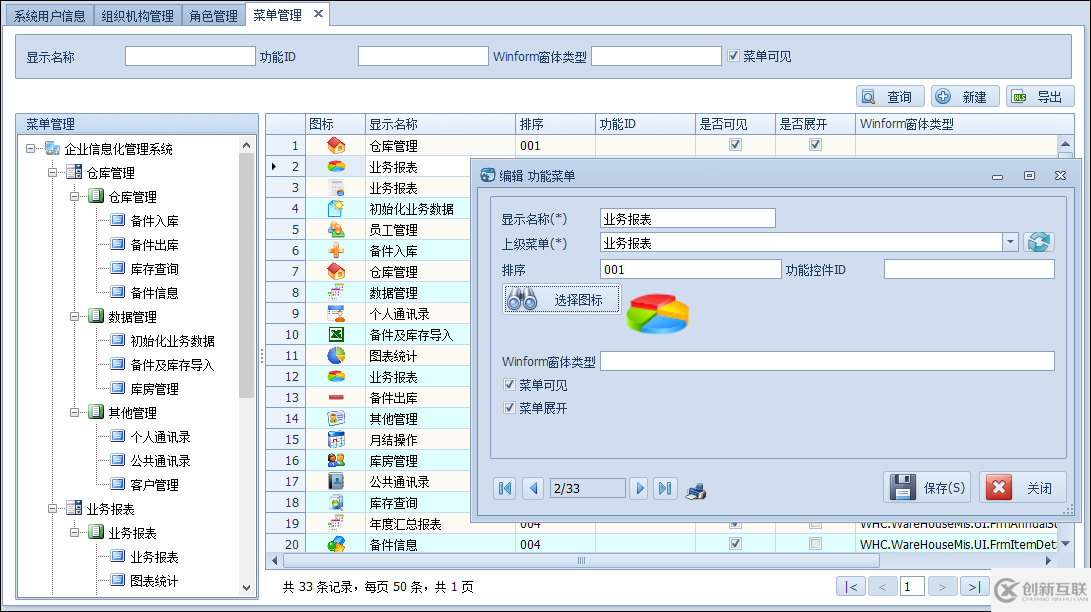

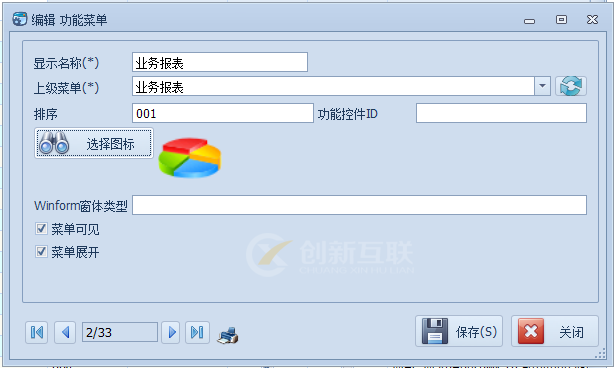

這些動態的樹形菜單，是在權限系統里面動態配置的，菜單的配置界面如下所示。

上面的選擇圖圖標就是我們需要動態設置的圖標，由于圖標資源我們是以圖片形式存儲在對應的記錄里面的，因此使用起來也是比較方便的，我們在配置的時候，獲取到對應的圖標資源并存儲起來即可。

除了上面可以參考從DevExpress內置圖標資源獲取圖標的方式外

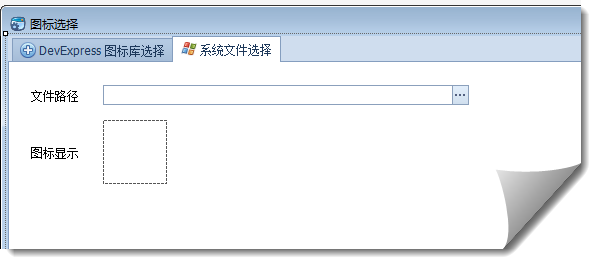

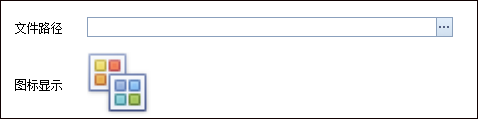

我們還可以選擇我們自己喜歡的圖標資源，也就是從系統圖標文件中選擇自己喜歡的，如下界面所示。

因此我考慮在運行時刻整合兩種不同選擇圖標的方式。

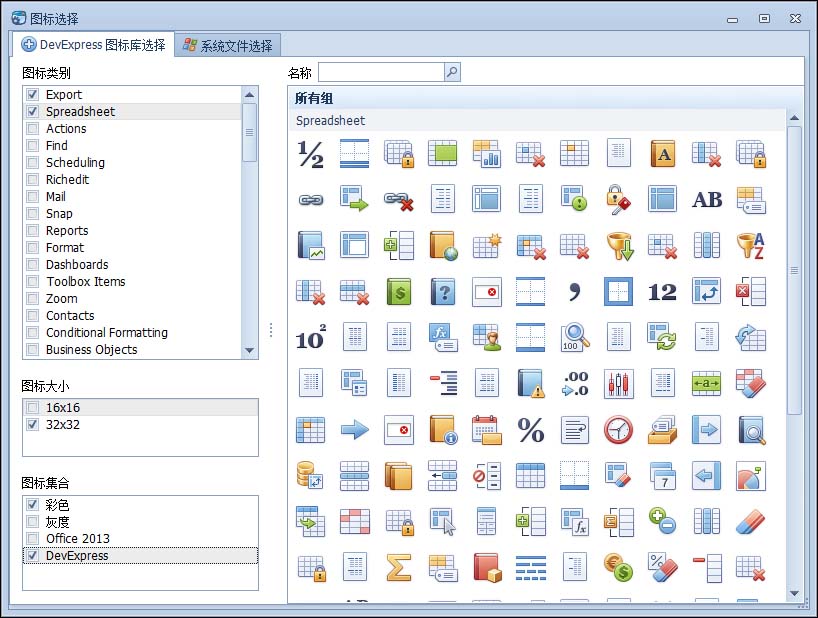

我們先來看看我整合后的圖表選擇界面，如下所示，包含了運行時刻提取DevExpress內置圖標的功能和從系統文件中選擇圖標的功能。

3、運行時刻提取DevExpress內置圖標的功能實現

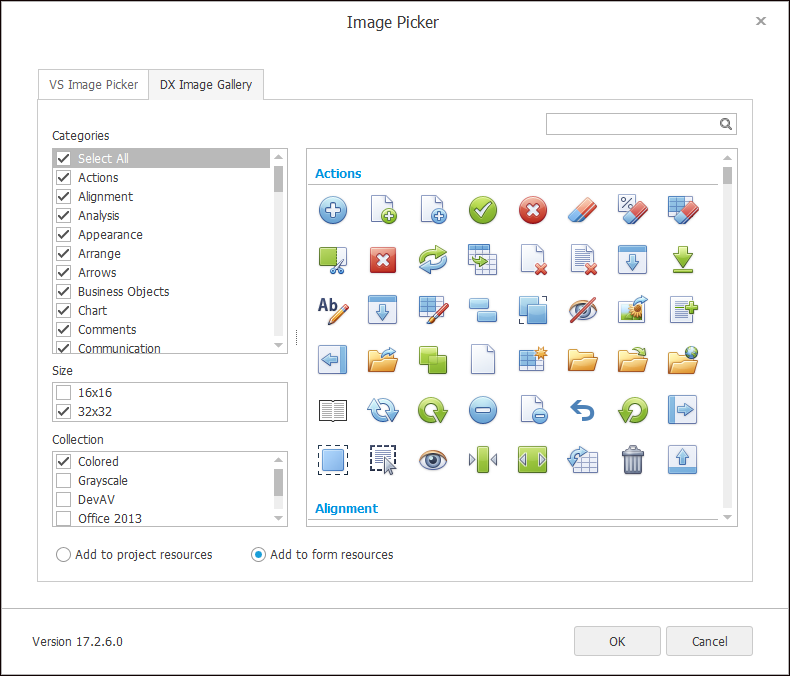

首先我們參考設計時刻的界面展示

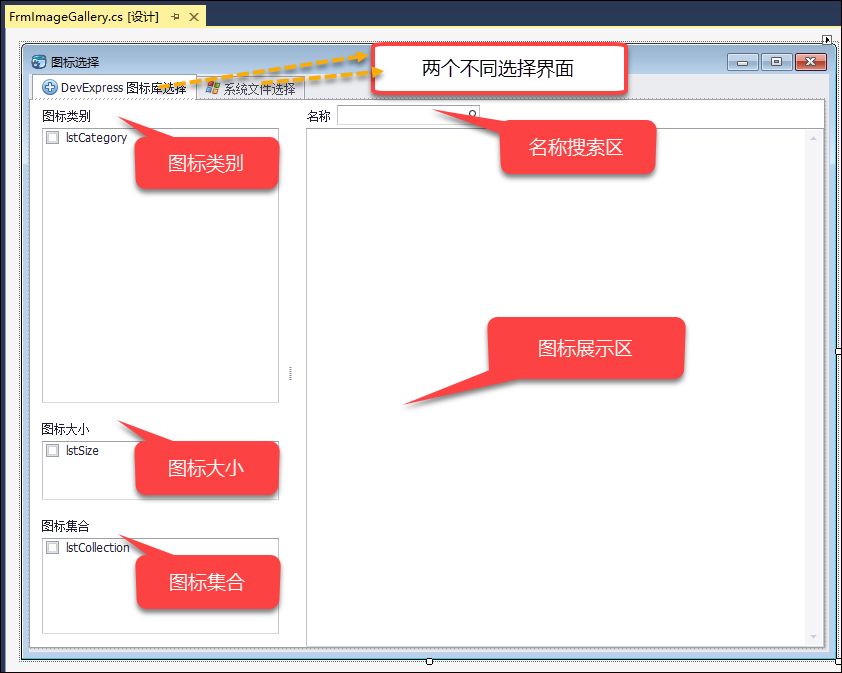

來設計一個界面來展示圖標信息

參考原版的界面，設計盡可能貼近即可，另外我們自己加入一個從系統選擇圖標資源的操作。

至于圖標選中后我們返回對應的Image對象給調用者，則通過事件進行處理，以便選中后，即使更新顯示效果。

如下所示，我們定義一個委托和事件。

/// <summary>
 /// DevExpress圖標和系統圖標選擇窗體
 /// </summary>
 public partial class FrmImageGallery : BaseForm
 {
  /// <summary>
  /// 自定義一個委托處理圖標選擇
  /// </summary>
  public delegate void IconSelectHandlerDelegate(Image image, string name);

  /// <summary>
  /// 圖標選擇的事件
  /// </summary>
  public event IconSelectHandlerDelegate OnIconSelected;

  private DXImageGalleryLoader loader = null;

  public FrmImageGallery()
  {
   InitializeComponent();

   InitDictItem();//初始化
  }

  /// <summary>
  /// 處理圖標選擇的事件觸發
  /// </summary>
  public virtual void ProcessIconSelected(Image image, string name)
  {
   if (OnIconSelected != null)
   {
    OnIconSelected(image, name);
   }
  }

然后在內置圖標顯示中，如果觸發圖標的單擊，我們就觸發事件，以便讓調用者更新界面顯示，如下代碼所示。

foreach (GalleryItem item in items[key])
{
 item.ItemClick += (s, e) =>
 {
  //選擇處理
  ProcessIconSelected(item.ImageOptions.Image, item.Description);
 };
}

而對于從系統文件加載文件進行顯示圖標的，類似的觸發方式。

/// <summary>
  /// 從系統資源中加載圖標文件，然后觸發事件進行顯示
  /// </summary>
  private void txtFilePath_Properties_ButtonClick(object sender, ButtonPressedEventArgs e)
  {
   string file = GetIconPath();
   if (!string.IsNullOrEmpty(file))
   {
    this.txtFilePath.Text = file;//記錄文件名
    this.txtEmbedIcon.Image = LoadIcon(file);//顯示圖片
    this.txtEmbedIcon.Size = new System.Drawing.Size(64, 64);

    //返回處理
    ProcessIconSelected(this.txtEmbedIcon.Image, file);
   }
  }

這樣我們在菜單的選擇圖標的時候，就可以觸發事件進行獲取圖表并更新自身了。

private void btnSelectIcon_Click(object sender, EventArgs e)
  {
   FrmImageGallery dlg = new FrmImageGallery();
   dlg.OnIconSelected += (image, name) =>
   {
    this.txtEmbedIcon.Image = image;
   };
   dlg.ShowDialog();
  }

完成了這些處理，我們再次將焦點放在如何提取并展示DevExpress內置圖標的身上。

為了獲取圖表資源里面的分類及大小等信息，我們需要把圖標資源進行一個加載出來，然后讀取里面的類別和大小、集合等信息。先定義幾個變量來承載這些信息。

/// <summary>
  /// 圖標分類
  /// </summary>
  public List<string> Categories { get; set; }
  /// <summary>
  /// 圖標集合
  /// </summary>
  public List<string> Collection { get; set; }
  /// <summary>
  /// 圖標尺寸
  /// </summary>
  public List<string> Size { get; set; }

我們知道，DevExpress的圖標資源在程序集DevExpress.Utils.DxImageAssemblyUtil.ImageAssembly里面，因此我們需要對它進行讀取，并依次對各個資源進行處理。

我們來看看具體的處理代碼，如下所示。

using (System.Resources.ResourceReader reader = GetResourceReader(DevExpress.Utils.DxImageAssemblyUtil.ImageAssembly))
   {
    System.Collections.IDictionaryEnumerator dict = reader.GetEnumerator();
    while (dict.MoveNext())
    {
     string key = (string)dict.Key as string;
     if (!DevExpress.Utils.DxImageAssemblyUtil.ImageProvider.IsBrowsable(key)) continue;
     if (key.EndsWith(".png", StringComparison.Ordinal))
     {
      string reg = @"(?<collection>\S*?)/(?<category>\S*?)/(?<name>\S*)";
      var collectionItem = CRegex.GetText(key, reg, "collection");
      var categoryItem = CRegex.GetText(key, reg, "category");
      string sizeReg = @"_(?<size>\S*)\.";
      var sizeItem = CRegex.GetText(key, sizeReg, "size");

      if (!this.Collection.Contains(collectionItem))
      {
       this.Collection.Add(collectionItem);
      }
      if (!this.Categories.Contains(categoryItem))
      {
       this.Categories.Add(categoryItem);
      }
      if (!this.Size.Contains(sizeItem))
      {
       this.Size.Add(sizeItem);
      }

      Image image = GetImageFromStream((System.IO.Stream)dict.Value);
      if (image != null)
      {
       var item = new DevExpress.XtraBars.Ribbon.GalleryItem(image, key, key);
       if (!ImageCollection.ContainsKey(key))
       {
        ImageCollection.Add(key, item);
       }
      }
     }
    }
   }

其中讀取資源的操作代碼是

GetResourceReader(DevExpress.Utils.DxImageAssemblyUtil.ImageAssembly)

這個代碼它就是從資源里面進行獲取對應的圖表資源。

private System.Resources.ResourceReader GetResourceReader(System.Reflection.Assembly imagesAssembly)
  {
   var resources = imagesAssembly.GetManifestResourceNames();
   var imageResources = Array.FindAll(resources, resourceName => resourceName.EndsWith(".resources"));
   if (imageResources.Length != 1)
   {
    throw new Exception("讀取異常");
   }
   return new System.Resources.ResourceReader(imagesAssembly.GetManifestResourceStream(imageResources[0]));
  }

另外，我們根據圖表的文件名結構，我們通過正則表達式來讀取它的對應信息，然后把它的大小、類別、集合信息存儲起來。

 string reg = @"(?<collection>\S*?)/(?<category>\S*?)/(?<name>\S*)";
 var collectionItem = CRegex.GetText(key, reg, "collection");
 var categoryItem = CRegex.GetText(key, reg, "category");
 string sizeReg = @"_(?<size>\S*)\.";
 var sizeItem = CRegex.GetText(key, sizeReg, "size");

圖表信息讀取了，我們需要解析它然后存儲起來，把圖標的Image對象放在一個字典類別里面，方便按照組別進行展示。

Image image = GetImageFromStream((System.IO.Stream)dict.Value);
 if (image != null)
 {
  var item = new DevExpress.XtraBars.Ribbon.GalleryItem(image, key, key);
  if (!ImageCollection.ContainsKey(key))
  {
   ImageCollection.Add(key, item);
  }
 }

有了這些資源，我們對它們進行搜索就顯得很方便了，我們?nèi)绻枰鶕?jù)文件名或者其他條件進行查詢集合的數據，提供一個通用的方法即可，如下代碼所示。

/// <summary>
  /// 根據條件獲取集合
  /// </summary>
  /// <returns></returns>
  public Dictionary<string, GalleryItemCollection> Search(List<string> collection, List<string> categories,
   List<string> size, string fileName = "")
  {
   Dictionary<string, GalleryItemCollection> dict = new Dictionary<string, GalleryItemCollection>();

   GalleryItemCollection list = new GalleryItemCollection();
   foreach (var key in ImageCollection.Keys)
   {
    //使用正則表達式獲取圖標文件名中的集合、類別、大小等信息
    string reg = @"(?<collection>\S*?)/(?<category>\S*?)/(?<name>\S*)";
    var collectionItem = CRegex.GetText(key, reg, "collection");
    var categoryItem = CRegex.GetText(key, reg, "category");
    string sizeReg = @"_(?<size>\S*)\.";
    var sizeItem = CRegex.GetText(key, sizeReg, "size");

    //如果是查詢處理，把記錄放到查詢結果里面
    if (!string.IsNullOrEmpty(fileName))
    {
     if(key.Contains(fileName))
     {
      list.Add(ImageCollection[key]);
     }
     dict["查詢結果"] = list;
    }
    else
    {
     //如果是集合和列表中包含的，把它們按類別添加到字典里面
     if (collection.Contains(collectionItem) &&
      categories.Contains(categoryItem) &&
      size.Contains(sizeItem))
     {
      if (!dict.ContainsKey(categoryItem))
      {
       GalleryItemCollection cateList = new GalleryItemCollection();
       cateList.Add(ImageCollection[key]);
       dict[categoryItem] = cateList;
      }
      else
      {
       GalleryItemCollection cateList = dict[categoryItem];
       cateList.Add(ImageCollection[key]);
      }
     }
    }
   }
   return dict;
  }

這次搜索就直接基于已有的集合ImageCollection進行搜索的了，不用再次讀取程序集并依次分析它，速度提供不少的。

由于圖表資源的處理是比較耗時的，我們把整個圖標加載的類作為一個靜態的對象緩存起來，這樣下次使用直接從緩存里面拿，對應的資源也不用重新加載，更好的提高我們重用的效果了，體驗更好了。

/// <summary>
 /// 圖標庫加載處理
 /// </summary>
 public class DXImageGalleryLoader
 {
  /// <summary>
  /// 圖標字典類別集合
  /// </summary>
  public Dictionary<string, GalleryItem> ImageCollection { get; set; }
  /// <summary>
  /// 圖標分類
  /// </summary>
  public List<string> Categories { get; set; }
  /// <summary>
  /// 圖標集合
  /// </summary>
  public List<string> Collection { get; set; }
  /// <summary>
  /// 圖標尺寸
  /// </summary>
  public List<string> Size { get; set; }

  /// <summary>
  /// 使用緩存處理，獲得對象實例
  /// </summary>
  public static DXImageGalleryLoader Default
  {
   get
   {
    System.Reflection.MethodBase method = System.Reflection.MethodBase.GetCurrentMethod();
    string keyName = string.Format("{0}-{1}", method.DeclaringType.FullName, method.Name);

    var result = MemoryCacheHelper.GetCacheItem<DXImageGalleryLoader>(keyName,
      delegate () { return new DXImageGalleryLoader().LoadData(); },
      new TimeSpan(0, 30, 0));//30分鐘過期
    return result;
   }
  }

以上代碼通過

public static DXImageGalleryLoader Default

定義了一個靜態的實例屬性，這樣這個DXImageGalleryLoader 實例只會在程序第一次使用的時候構建并加載圖片資源，后續都是從緩存里面讀取，提高響應速度的同時，也會記住上次的選擇界面內容。

以上就是整個功能的處理思路，以及一步步的優化處理，以便實現功能展示的同時，也提高響應速度，最終界面就是我們開始的時候介紹的那樣。

單擊或者選中系統圖標后， 需要設置的按鈕或者界面，就會及時更新圖標展示，體驗效果還是非常不錯的。

由于這個界面功能的通用性，我把它作為系統界面基礎模塊，放到了我的框架BaseUIDx里面，各個系統模塊都可以調用了。
