InnoDB是在MySQL存儲引擎中第一個完整支持ACID事務的引擎，該引擎之前由Innobase OY公司所開發，后來該公司被Oracle收購。InnoDB是MySQL數據庫中使用最廣泛的存儲引擎，已被許多大型公司所采用，如Google、Facebook、YouTube等，如果使用MySQL數據庫服務，沒有特殊的要求下，InnoDB是不二之選。

1.InnoDB體系架構

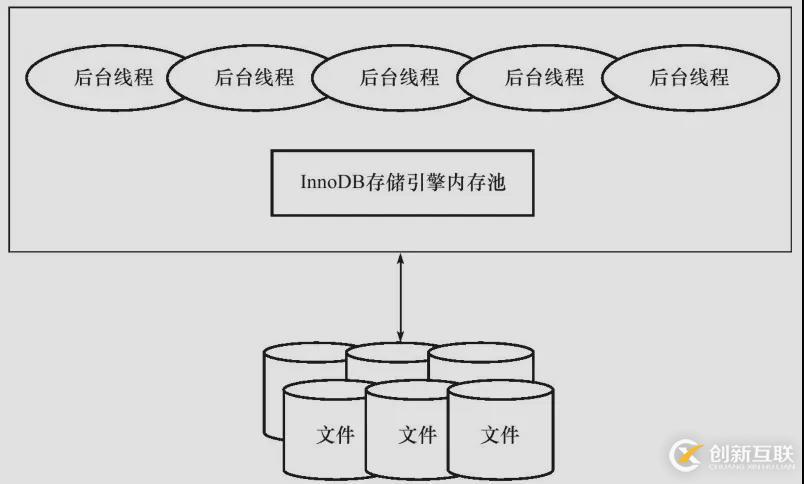

需要深入了解InnoDB先從了解InnoDB的體系架構開始，如下圖所示：

InnoDB存儲引擎有多個內存塊，可以認為這些內存塊組成了一個大的內存池，負責以下幾個工作：

維護所有進程/線程，需要訪問的多個內部數據結構；

緩存磁盤上的數據，方便快速地讀取，同時在對磁盤文件的數據修改之前在這里緩存；

重做日志（redo log）緩沖（簡單來講，redo log記錄的是事務所對應的數據更新日志，用于降低每次數據變更都產生的磁盤IO，該日志由工作線程定時把數據的更新內容定時刷新到磁盤中去，當數據庫奔潰時數據還沒來得及刷新到磁盤，重新啟動運行是則可以從redo log里面重新提取刷新到磁盤，具體有關redo log在后面相關章節會詳細介紹）。

后臺線程的主要作用是負責刷新內存池中的數據，保證緩沖池中的內存緩沖的是最近的數據，此外除將已修改的數據文件刷新到磁盤中，同時保證在數據庫發生異常的情況下InnoDB能恢復到正常運行狀態。

2.后臺線程

master thread

master thread是一個非常核心的后臺線程，主要負責將緩沖池中的數據異步刷新到磁盤，保證數據的一致性，包括臟頁面的刷新、合并插入緩沖、undo頁的回收等。

io thread

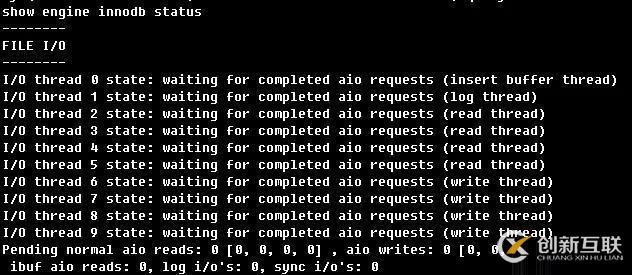

在InnoDB引擎中大量使用了AIO（Async IO）來處理寫IO請求，這樣可以極大提高數據庫的性能。而io thread的主要工作就是負責這些IO請求的回調處理?？梢允褂妹?code>show engine innodb status\G來觀察io threa。

圖片來自廣東睿江云

從上圖可以看到，有1個insert buffer線程；1個log線程；4個read線程；4個write線程。

purge thread

事務被提交后，其所使用的undo log（用于事務commit失敗后回滾操作用）可能不在需要，因此需要purge線程來回收undo頁。在InnoDB 1.1版本之前，purge thread在master thread中完成；而從InnoDB 1.1版本開始，purge操作獨立到專門的線程執行，以減輕master thread壓力，提升cpu使用率、提升引擎性能；從InnoDB 1.2版本開始，還支持多個purge thread以進一步加快undo頁回收。

page cleaner thread

在InnoDB 1.2.x版本中引入，其作用是將之前版本中臟頁面是刷新操作都放在獨立的線程中完成，也是為了減輕master thread的壓力，提升性能。

3.內存

緩沖池

InnoDB引擎的數據存儲是基于磁盤的，把記錄按照一定的格式記錄在磁盤，但是由于CPU與磁盤的速度有較大的差別，因此引入了基于內存緩沖技術來提高數據庫的性能。簡單來講，把要讀取數據的磁盤內容先加載到內存緩沖區域，下次讀取同樣數據時先判斷是否被緩沖區所緩存，如果緩存則從緩沖區讀取內容；同樣，當需要對數據進行修改時，不直接修改磁盤對應數據，而是先修改緩沖區域，然后通過一種叫checkpoint（具體后面會介紹）的機制把更新的數據刷新到磁盤。

因此對于InnoDB引擎來講，緩沖池的設置變得尤其重要，可以通過innodb_buffer_pool_size參數進行設置。

雖然緩沖池是為了緩沖數據，但是緩沖池保存的數據類型不僅僅只有數據庫的記錄，有以下幾種類型：索引頁、數據頁、undo頁、插入緩沖（insert buffer）、自適應哈希索引、InnoDB存儲的鎖信息（lock info）、數據字典信息等。

從InnoDB 1.0.x版本開始，允許有多個緩沖池實例，每個頁根據哈希值平均分配到不同緩沖池實例中，這樣可以增加數據庫的并發處理。具體多實例緩沖池本文不再詳細展開描述，有興趣者可以繼續通過其它途徑深入了解。

內存管理 LRU List、Free List、Flush List

通常來說，數據庫中的內存緩沖區是通過LRU（Latest Recent Used，最近最少使用）算法來進行管理。即頻繁使用的頁在LRU列表的前端，而最少使用的頁在LRU的尾端。當緩沖池不能存放新讀取到的頁時，將首先釋放LRU列表尾端的頁。

在InnoDB引擎中，緩沖池中頁的大小默認是16KB，同樣也是使用LRU算法來進行管理，稍有不同的是，引擎對傳統的LRU算法進行了一些優化，當讀取到新的頁，但并不是直接插入到LRU列表的首部，而是插入到LRU列表的midpoint位置，這個位置可以通過參數innodb_old_blocks_pct控制，默認情況下這個數值是37，代表插入到LRU列表尾部的37%的位置。關于InnoDB下LRU的算法不在本文詳細講解，有興趣的讀者可以自行查閱相關資料。

介紹完LRU List，下面介紹Free List，F(xiàn)ree列表保存的是空閑頁，引擎需要從緩沖池中分頁時，首先從Free列表中查找是否有空閑頁，若有則把頁從Free List獲取然后刪除放到LRU List中，同理當LRU List的頁面需要淘汰時則重新加入到Free List。

在LRU列表中的頁被修改后，程該頁為臟頁（dirty page），即緩沖池中的頁和磁盤上的頁數據產生了不一致，這時候數據庫會通過checkpoint機制將臟頁刷新回磁盤（關于checkpoint在下一節會介紹），而Flush List則是專門保存這些臟頁的列表。

redo log重做日志

InnoDB存儲引擎的內存區域除了緩沖池外，還有重做日志緩沖（redo log buffer）。InnoDB存儲引擎首先將日志信息先放入到這個緩沖區，然后按一定的頻率刷新到redo log文件中。在后面“文件”一章會詳細描述各自文件及其作用，其中就包含了redo log，這里先不做過多的講解。

額外的內存池

額外的內存池記錄的是數據庫內部需要用到的各種數據結構，比如記錄緩沖池信息的、記錄LRU、鎖等，這塊往往也會被忽略。

4.checkpoint

在前面的小結描述過，緩沖池設計的目的是為了協調CPU速度與磁盤速度的鴻溝，頁的所有操作首先都是在緩沖池中完成的，如一條update、delete、insert語句改變了頁中的記錄，那么此時此頁是臟的，數據庫需要把頁的數據更新到磁盤中。
如果每一次變化都立刻更新到磁盤，那么這個效率會非常大，也失去了緩沖池的意義，但是如果長時間不刷新又會導致數據庫崩潰時刻無法及時把數據更新到磁盤而出現數據的不一致性。

為了避免這些問題，當前事務型的數據庫普遍都采用了wirte ahead log的策略，即當事務提交的時候，先寫redo log，再修改頁，如果期間發生宕機了可以通過redo log進行數據恢復。

checkpoint技術就是用于記錄redo log里面，那些log已經刷新到磁盤了，那些log還沒刷新，在InnoDB引擎里面，其checkpoint標記是通過一個叫LSN（log sequence number）來標記，LSN是一個8字節的數字，LSN之前的log都是已經被刷新到磁盤了，之后都是未被刷新的，所以當數據庫宕機恢復的時候，只需要把LSN之后的redo log進行刷新即可。

5.InnoDB關鍵特性

InnoDB存儲引擎的關鍵特性包括：

插入緩沖（insert buffer）

兩次寫（double write）

自適應哈希索引（adaptive hash index）

異步io（async io）

刷新鄰接頁(flush neighbor page)

下面只選取其中一些比較好理解的特性來簡單介紹，其他比較復雜的如插入緩沖、自適應哈希索引留待讀者自行去做詳細的研究。

兩次寫

顧名思義，就是寫兩次的意思，在InnoDB引擎中，有個叫共享表空間，這個空間可以存放一些共享的數據，比如索引等信息，當數據庫需要把一個緩沖池的頁刷新到磁盤時，先把頁數據寫入到共享表空間，然后再寫入磁盤，當寫入磁盤發現異常導致數據丟失了，這時候從共享表空間把數據恢復重新寫入磁盤。

異步io

簡單來講，異步io就是把io操作變成異步的方式，比如需要對磁盤進行讀寫，則先發起一個io操作，等待磁盤讀寫完成后再通知上層進行處理，異步io還有一個好處是可以對一些io操作進行合并優化，比如可以對連續頁的請求進行合并成一次請求等。

刷新鄰接頁

這個也是比較好理解的，就是當刷新一個臟頁時，InnoDB存儲引擎會檢測該頁所在的區的所有頁，如果都是臟頁，那么一起進行刷新，可以借助異步io進行多個寫操作的合并，提升效率。
