今天寫文章不是聊云化的趨勢和帶來的改變等等,今天仍然是介紹一次真正案例中我們利用GRE、IPSEC、BFD解決冗余組網和自動切換的問題。且具有強大的“萬精油”屬性,在任何組網的案例下,都會有這樣的需求,而且使用的都是標準協議,所以可以負責任的講,如果企業沒有強大的資本支撐IT的業務擴展時對高可靠的要求時,今天的這一篇文章就非常值得大家讀一讀里面的思想。時間匆忙,簡單的畫了一個示意圖,如下所示:
以上部分是簡化過的拓撲,一是為了保護原案例的相關信息,二是助于大家去理解。
項目案例需求背景:
需要部署災備數據中心,兩個數據中心內網通過專線打通(我這里使用GRE做的測試,因為GRE在功能實現上就相當于物理專線MSTP,所以這個做完了,相當于專線也講了一遍)
雙數據中心無需做到同城雙活,僅僅是在主數據中心上聯出口完全中斷,且恢復時間不可控時,我們把業務完全切換到災備數據中心
需要保證兩地之間通信除了專線物理線路,另外還要存在一條備份冗余鏈路,并可實現完全無縫自動切換
PS:需求我也做了省略很簡化,關于DNSPOD、業務側的切換、集群業務等等這里都不做過多的贅述,不然文章寫不完了都,以后會慢慢補上
項目案例背景:
出口設備為:山石網科T級產品線(很高端設備)
交換機華為6700萬兆
服務器上百臺
存儲、光交
內網waf、堡壘機、備份一體機等等
PS:這里詳細介紹忽略一切三層設備,直接從山石網科設備上實現該功能,因為山石實現后,我們?nèi)グ堰@個拆分到三層交換機上,或者其他路由器設備上都沒問題。無非就是幾條路由的問題?!驹徫疫@么囂張,因為路由、交換真的就是用心學就搞的定,不要虛,好好學就總有一天會學會】
我這里就以工程師技術實施部署的思路去給大家介紹下。當然,還是以前一樣,底層的配置不作贅述。
第一步,山石網科配置GRE,我們在FW-A和FW-B上配置了GRE,如下為數據配置方法,參考如下即可。zone、策略、路由配置這里不提及,希望大家多全面學習,不要做伸手黨。
FW-A
tunnel gre "tofw-b"
source 210.20.1.1
destination 200.10.1.1
key 10
interface ethernet0/1
exit
interface tunnel1
zone "GRE"
ip address 1.1.1.1 255.255.255.252
manage ping
tunnel gre "tofw-b" gw 1.1.1.2
————————————————————
FW-B
tunnel gre "tofw-a"
source 200.10.1.1
destination 210.20.1.1
key 10
interface ethernet0/1
exit
interface tunnel1
zone "GRE"
ip address 1.1.1.2 255.255.255.252
manage ping
tunnel gre "tofw-a" gw 1.1.1.1
第二步,測試GRE直連地址是否可以通信?
FW-A# ping 1.1.1.2
Sending ICMP packets to 1.1.1.2
Seq ttl time(ms)
1 128 1.09
2 128 0.938
3 128 1.01
4 128 0.962
5 128 0.947
statistics:
5 packets sent, 5 received, 0% packet loss, time 4005ms
rtt min/avg/max/mdev = 0.938/0.989/1.091/0.069 ms
確認可以通信,即證明GRE完成配置。
第三步,測試底層主機是否可以內網通信,并測試路由走向?
主機:10.137.97.1
ping測圖:

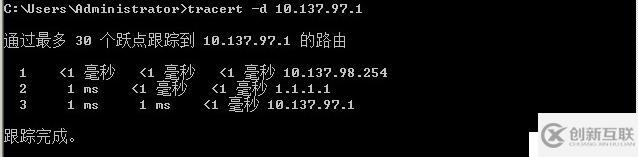

tracert圖:
主機:10.137.98.1
ping測圖:
tracert圖:
綜上,目前內網間的流量即可實現從GRE互通了。第一階段需求完成,那我們現在配置備份線路IPSEC,這里仍然使用的路由模式的IPSEC。
第二階段,配置山石網科的IPSEC-×××,我這里就不做介紹了,因為之前的文章中都有非常詳細的介紹,若大家不熟,請參考官方手冊或者參考以前筆者文章。
此時,因為路由模式IPSEC同樣是需要目的路由來實現通信,我這里為了方便測試,這里我們暫時先把GRE的優先級就行了上調,使其與IPSEC的目的路由形成“浮動靜態”。
主機:10.137.97.1
tracert圖測試如下:
主機:10.137.98.1
tracert圖測試如下:
好了,IPSEC的配置也完成并通過業務驗證了。所以我們接下來要做今天非常重要的一步,就是如何使其GRE成為主線,IPSEC成為備份線路并實現自動切換,以及當GRE線路恢復后,線路再次切換回GRE主線。
第三階段,配置BFD,在vroute中進行BFD的關聯,這好比在路由后面加上track和優先級的概念,不難理解。
FW-A(config)# bfd echo-source-ip 1.1.1.1
FW-A(config-vrouter)# ip route 10.137.98.0/24 tunnel1 1.1.1.1 bfd
FW-B(config)# bfd echo-source-ip 1.1.1.2
FW-B(config-vrouter)# ip route 10.137.97.0/24 tunnel1 1.1.1.1 bfd
PS:這里我使用了直連接口做的檢測,大家若有不同意見,當然可以用loopback或者其他方式實現,沒有固定的配置思維模式
————————————————————————————————————
LOG輸出如下:
FW-A(config-vrouter)# 2017-04-04 01:51:16, Event CRIT@NET: BFD session state changed from Down to Up,local IP:1.1.1.1,neighbor IP:1.1.1.2
FW-B(config-vrouter)# 2017-04-04 01:51:14, Event CRIT@NET: BFD session state changed from Init to Up,local IP:1.1.1.2,neighbor IP:1.1.1.1
接著我們把兩臺山石網科的GRE的路由調整為默認的1,IPSEC的目的路由優先級調整為10,如下參考:
FW-A# show ip route
==============================================================================
S>* 10.137.98.0/24 [1/0/1/b] via 1.1.1.2, tunnel1
S 10.137.98.0/24 [10/0/1] is directly connected, tunnel2
==============================================================================
FW-B# show ip route
==============================================================================
S>* 10.137.97.0/24 [1/0/1/b] via 1.1.1.1, tunnel1
S 10.137.97.0/24 [10/0/1] is directly connected, tunnel2
==============================================================================
PS:以上做過簡化
結論:可以發現,目前路由表中已經形成了浮動靜態的狀態,并tunnel的路由中成功掛在了BFD功能。所以我們現在可以進行完美的故障切換了。
切換過程中,屬于動態的觀察,而blog只能上傳靜態圖片,所以我這里稍微簡單的描述下。因為確實在我測試的過程當中也比較驚訝完全的無縫切換,沒有任何丟包和延遲升高的情況。總之,聽我講倒不如大家去測試真實的體驗一把,這樣會更深刻一點。
故障模擬:
shutdown GRE的tunnel接口===好比物理專線故障
以下為測試故障的過程截圖,【沒有】
主機:10.137.97.1
切換過程中前后ping包情況,中斷后的瞬間,前后tracert圖情況:
主機:10.137.98.1
切換過程中前后ping包情況,中斷后的瞬間,前后tracert圖情況:
然后我再次執行tunnel接口no shut的時候,情況和上面完全一樣。所以這里的截圖就省略不貼了。
模擬故障時,BFD的底層log提示:
FW-A# 2017-04-04 03:16:38, Event CRIT@NET: BFD session state changed from Up to Down,local IP:1.1.1.1,neighbor IP:1.1.1.2
模擬故障恢復時,BFD的底層log提示:
FW-A# 2017-04-04 03:21:50, Event CRIT@NET: BFD session state changed from Down to Up,local IP:1.1.1.1,neighbor IP:1.1.1.2
結論:
山石網科通過GRE+IPSEC+BFD實現兩點專線熱冗余方案驗證通過,可以去PPT中寫方案去了。
寫在最后,當然這里也需要給大家再次提醒一次,我這屬于實驗環境,網絡情況相對封閉和穩定,無法客觀的呈現出廣域網的故障情景,起碼不會出現被“挖掘機”挖斷光纜的事情,光衰過弱的情況,設備故障的情況等等~~~~~~~,所以網絡這條路很長也很遠,甚至可以講深不可測。但是網絡依然是改變所有業務支撐方式的最大的功臣,所以希望大家不會忽略網絡的重要性,也不要驕傲自大以為自己會配置幾個靜態路由、配置幾條×××就覺得網絡沒什么可以學的了。
