• 一、Bridge模式（同一臺Docker服務器上容器間的通信）
• 二、部署consul服務實現Docker容器跨主機通信

前言：

當你開始大規模使用Docker時，你會發現需要了解很多關于網絡的知識。Docker作為目前最火的輕量級容器技術，有很多令人稱道的功能，如Docker的鏡像管理。然而，Docker同樣有著很多不完善的地方，網絡方面就是Docker比較薄弱的部分。因此，我們有必要深入了解Docker的網絡知識，以滿足更高的網絡需求。本文首先介紹了Docker自身的4種網絡工作方式，然后介紹一些自定義網絡模式。

---

我們安裝Docker時，它會自動創建三個網絡，bridge（創建容器默認連接到此網絡）、 none 、host。

• host：容器將不會虛擬出自己的網卡，配置自己的IP等，而是使用宿主機的IP和端口。
• None：該模式關閉了容器的網絡功能，相當于一個回環網絡。
• Bridge：此模式會為每一個容器分配、設置IP等，并將容器連接到一個叫docker0的虛擬網橋，通過docker0網橋以及Iptables nat表配置與宿主機通信。

[root@docker ~]# docker network ls    #執行該命令查看docker創建的網絡

關于上述提到的三個網絡解釋如下：

• Host：相當于Vmware中的橋接模式，與宿主機在同一個網絡中，但沒有獨立的IP地址。眾所周知，Docker使用了Linux的Namespaces技術來進行資源隔離，如PID Namespace隔離進程，Mount Namespace隔離文件系統，Network Namespace隔離網絡等。一個Network Namespace提供了一份獨立的網絡環境，包括網卡、路由、Iptable規則等都與其他的Network Namespace隔離。一個Docker容器一般會分配一個獨立的Network Namespace。但如果啟動容器的時候使用host模式，那么這個容器將不會獲得一個獨立的Network Namespace，而是和宿主機共用一個Network Namespace。容器將不會虛擬出自己的網卡，配置自己的IP等，而是使用宿主機的IP和端口?；贖ost模式啟動的容器，在容器內執行ifconfig時，看到的都是宿主機上的信息。該模式不夠靈活，容易出現端口沖突問題。
• None：該模式將容器放置在它自己的網絡棧中，但是并不進行任何配置。實際上，該模式關閉了容器的網絡功能，類似于會換地址，在以下兩種情況下是有用的：容器并不需要網絡（例如只需要寫磁盤卷的批處理任務）。
• overlay：顧名思義：覆蓋，但它又不是覆蓋，它的作用就是在容器原有的網絡基礎之上，再添加一塊網卡，并為其分配一個IP地址，可以將所有的docker容器關聯到同一個局域網中，適用于容器與容器是跨主機進行通信的場景。
• Bridge：相當于Vmware中的NAT模式，容器使用獨立的network Namespace，并且連接到docker0虛擬網卡（默認模式）。通過docker網橋以及IPtables nat表配置與宿主機通信；Bridge模式是Docker默認的網絡設置，此模式會為每一個容器分配一個Network nameSpace、設置IP等，并將一個主機上的Docker容器連接到一個虛擬網橋docker0上。

在生產環境中，應用的最多的就是Bridge模式和overlay模式了。這篇博文將圍繞著這兩個模式進行介紹。

一、Bridge模式

當Docker server啟動時，會在主機上創建一個名為docker0的虛擬網橋，此主機上啟動的Docker容器就會連接到這個虛擬網橋上。虛擬網橋的工作方式和物理交換機類似，這樣主機上的所有容器就通過交換機連在了一個二層網絡中，一般Docker會使用172.17.0.0/16這個網段，并將這個網段分配給docker0網橋使用（在主機上使用ifconfig命令可以看到docker0），然后為容器分配一個同網段的IP地址。

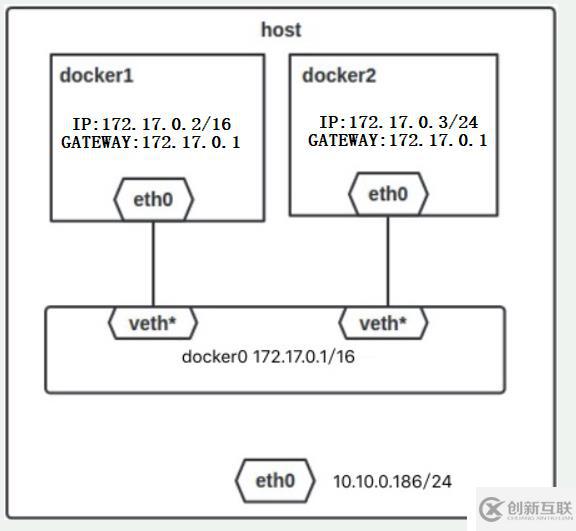

單機環境下的網絡拓?fù)淙缦拢ㄖ鳈C(jī)地址是10.10.0.186/24）：

Docker 完成以上網絡配置的過程大致是這樣的：

• 在主機上創建一對虛擬網卡veth pair設備。veth設備總是成對出現的，它們組成了一個數據的通道，數據從一個設備進入，就會從另一個設備出來。因此，veth設備常用來連接兩個網絡設備。
• Docker將veth pair設備的一端放在新創建的容器中，并命名為eth0。另一端放在主機中，以veth75f9這樣類似的名字命名，并將這個網絡設備加入到docker0網橋中，可以通過brctl show命令查看。
• 從docker0子網中分配一個IP給容器使用，并設置docker0的IP地址為容器的默認網關。

當所有的容器都是基于默認的docker0進行創建的，那么拋開防火墻、IPtables等相關的設置外，理論上，各個容器是可以相互通信的，但是docker0這個網絡是系統自帶的，有些功能不能夠?qū)崿F(xiàn)，并且不夠靈活。

其實我們也是可以自定義創建網絡的，并且可以指定其具體屬于哪個網段等。這是docker 0無法實現的，那么，如果各個容器，不是基于同一個網絡（如Docker0）創建的話，那么？如何使它們互通呢？

下面來一段配置，來看一下Bridge的工作模式。

實現的效果如下：

• 基于docker0（docker的驅動名稱使bridge）網絡創建2個容器，分別是box1、box2。
• 創建自定義網絡，網絡類型為bridge，名稱為my_net1.基于此網絡創建兩個容器box3,box4（若不指定網段，會使用172.18.0.0/16這個網段，基于docker0增加一個網絡位）
• 創建自定義網絡，網絡類型為bridge，名稱為my_net2，指定網段為172.20.18.0/24，基于此網絡創建兩個容器box5(ip為172.20.18.6)，box6（IP為172.20.18.8）。
• 配置實現box2能夠和box3相互通信，box4和box5可以相互通信。

[root@docker ~]# docker run -itd --name box1 --network bridge busybox
#創建一個容器box1，--network選項可以省略，默認就是bridge，這里只是為了展示命令
[root@docker ~]# docker run -itd --name box2 --network bridge busybox   #同上，這里創建一個容器box2
[root@docker ~]# docker network create -d bridge my_net1    #創建一個橋接網絡，名稱為my_net1
[root@docker ~]# docker run -tid --name box3 --network my_net1 busybox    #基于my_net1創建容器box3
[root@docker ~]# docker run -tid --name box4 --network my_net1 busybox   #同上，創建box4
[root@docker ~]# docker network create -d bridge --subnet 172.20.18.0/24 my_net2   #創建一個橋接網絡my_net2，并指定其網段
[root@docker ~]# docker run -tid --name box5 --network my_net2 --ip 172.20.18.6 busybox
#基于my_net2網絡，創建一個容器box5，并且指定其IP地址
[root@docker ~]# docker run -tid --name box6 --network my_net2 --ip 172.20.18.8 busybox    #同上
[root@docker ~]# docker network connect my_net1 box2      #將box2連接到my_net1這個網絡
[root@docker ~]# docker exec box2 ping box3   #進行ping測試，可以發現box2可以ping通box3了。
#而如果沒有將box2連接到網絡my_net1，是絕對不會ping通的。
PING box3 (172.18.0.2): 56 data bytes
64 bytes from 172.18.0.2: seq=0 ttl=64 time=0.069 ms
64 bytes from 172.18.0.2: seq=1 ttl=64 time=0.076 ms
[root@docker ~]# docker network connect my_net2 box4   #將box4連接到my_net2網絡
#同box2和box3的ping測試，若沒有將box4連接到box5所在的網絡，是不可能ping通的。
[root@docker ~]# docker exec box5 ip a    #查看box5的IP地址
         .......................#省略部分內容
16: eth0@if17: <BROADCAST,MULTICAST,UP,LO500 qdisc noqueue
    link/ether 02:42:ac:14:12:06 brd ff:ff:ff:ff:ff:ff
    inet 172.20.18.6/24 brd 172.20.18.255 scope global eth0     #確認其IP
       valid_lft forever preferred_lft forever
[root@docker ~]# docker exec box4 ping 172.20.18.6   #在box4容器上對box5的IP進行ping測試，可以ping通
PING box5 (172.20.18.6): 56 data bytes
64 bytes from 172.20.18.6: seq=0 ttl=64 time=0.090 ms
64 bytes from 172.20.18.6: seq=1 ttl=64 time=0.130 ms

經過以上配置，已經實現了最終的效果，需要注意的是，我們完全可以將創建的my_net1、my_net2網絡驅動理解為一個交換機，而執行命令docker network connect my_net1 box2，則相當于將box2這個容器添加了一塊網卡，然后連接到了my_net1這個交換機，然后這個容器就多了一塊網卡，并且擁有my_net1這個交換機中IP地址。在上述的配置中，box2不但可以和box3進行通信，也是可以和box4進行通信的，因?yàn)樗鼈兌际沁B接在了my_net1這個“交換機”上。

注意：

• 容器之間可以使用容器名進行通信，但前提使用的是自定義的網絡，如上面的my_net1、my_net2；
• 如果在創建自定義網絡的同時，指定了該網絡的網段，那么，使用此網絡的容器也可以指定容器的IP地址，若沒有指定該網絡的網段，則不可以指定容器的IP地址。

二、部署consul服務實現Docker容器跨主機通信

consul：數據中心的含義，可以將其當做數據庫來理解，類似于redis等非關系型數據庫，采用的是鍵-值對的方式，存放著各個容器的IP及端口信息。

我對consul服務的了解也不是太多，若想要詳細了解此服務，還是參考其他文檔吧，若以后有機會，我會詳細寫下來consul這個服務。

consul的功能很強大，可以以群集的方式運行，并且具備健康監測等功能。

下面開始配置consul服務。

1、環境準備如下：

• Docker服務器三臺，我這里的docker版本為18.09.0；
• 第一臺Docker服務器的IP是192.168.20.7，其運行consul服務；
• 后兩臺為測試端，只需要有docker環境即可。

若需要安裝部署Docker服務器，可以參考博文：Docker的安裝詳細配置 。

2、第一臺Docker服務器配置如下：

[root@docker ~]# docker pull progrium/consul          #下載consul鏡像
[root@docker ~]# docker run -d -p 8500:8500 -h consul --name consul --restart=always progrium/consul -server -bootstrap
#運行consul容器，該服務的默認端口是8500，“-p”：表示將容器的8500端口映射到宿主機的8500端口
#“-h”：表示consul的主機名；“--name consul”表示為該容器名；“--restart=always”表示可以隨著docker服務的啟動而啟動；
#“-serve -bootstarp”：表示當在群集中，加上這兩個選項可以使其以master的身份出現
[root@docker ~]# netstat -anput | grep 8500   #確定8500端口在監聽
tcp6       0      0 :::8500                 :::*

OK，至此，單節點的consul服務就完成了，現在切換至第二臺Docker服務器。

3、第二臺Docker服務器配置如下：

[root@docker02 ~]# vim /usr/lib/systemd/system/docker.service  #編輯docker主配置文件
         ..............#省略部分內容，搜索“Start”定位到下面配置行，修改如下：
ExecStart=/usr/bin/dockerd -H unix:///var/run/docker.sock -H tcp://0.0.0.0:2376 --cluster-store=consul://192.168.20.7:8500 --cluster-advertise=ens33:2376
#各項解釋如下：
#/var/run/docker.sock：Docker的一個編程接口
# “ -H tcp://0.0.0.0:2376 ” ：使用本機的tcp2376端口；
# “ --cluster-store=consul://192.168.20.7:8500”：指定運行著consul服務的第一臺docker服務器IP及端口；
# “ --cluster-advertise=ens33:2376”：從本機的ens33網卡通過2376端口搜集網絡信息，存儲在consul上
#修改完成后，保存退出即可。
[root@docker02 ~]# systemctl daemon-reload    #重新加載配置文件
[root@docker02 ~]# systemctl restart docker    #重啟docker服務

4、然后在第三臺docker服務器上，進行與第二臺Docker服務器一樣的配置操作，主要是為了指定consul服務的監聽端口。（自行配置，這里就不寫了，記得更改完成后，重啟docker服務）

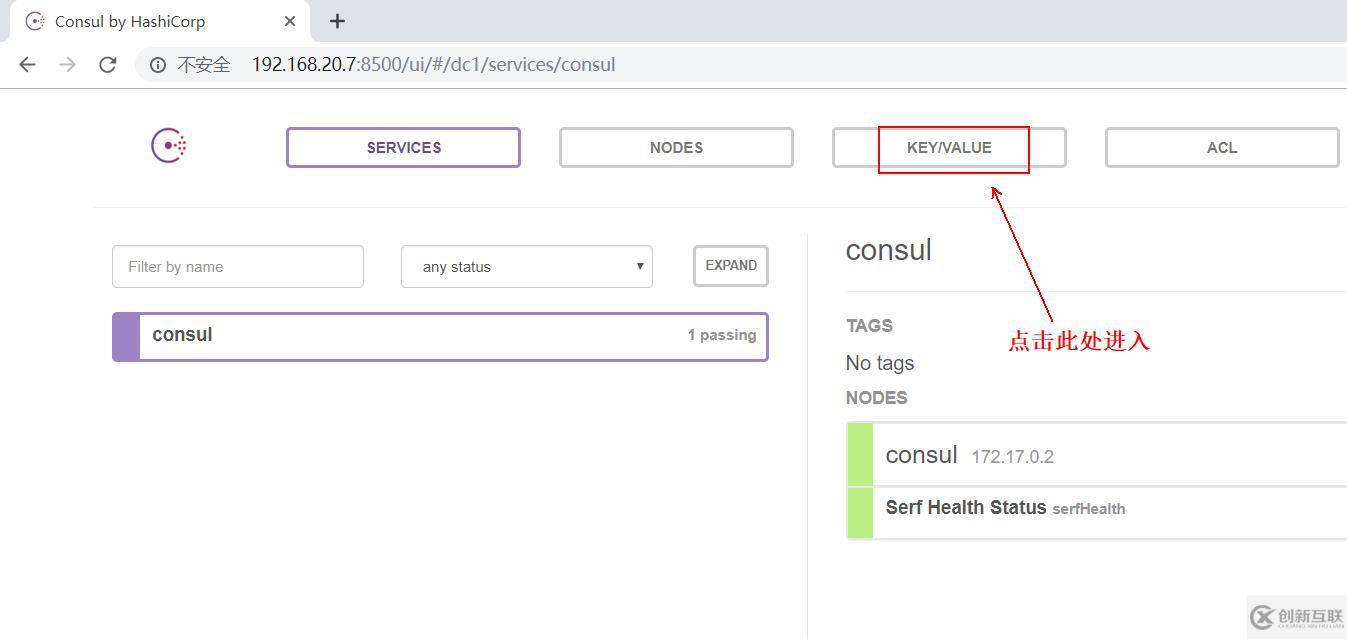

5、現在使用瀏覽器訪問consul服務的web頁面（訪問：192.168.20.7:8500），如下：

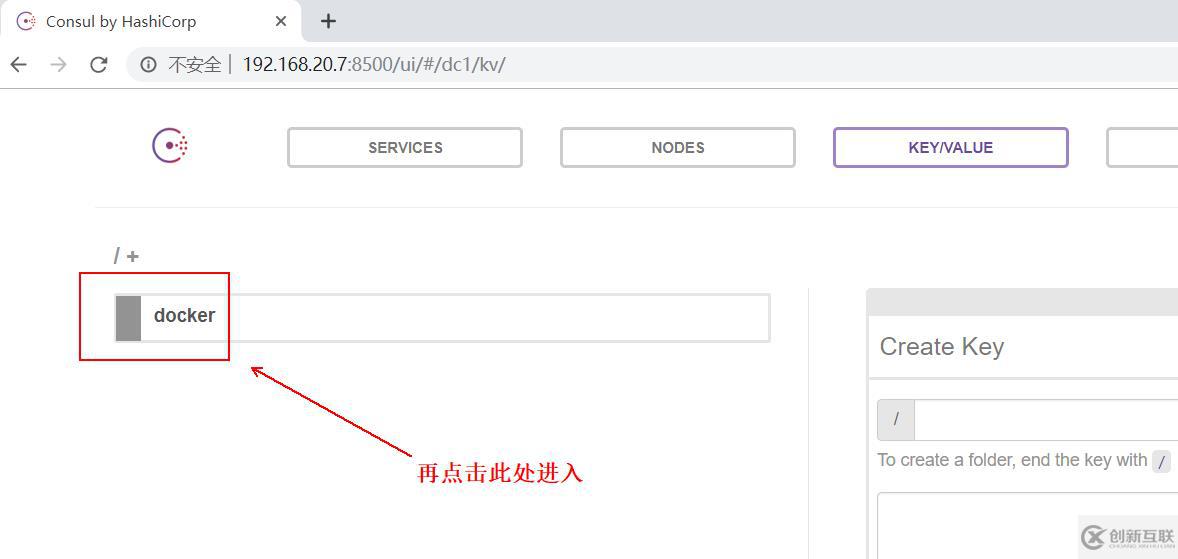

即可看到用來測試的那兩臺docker服務器IP等相關信息，如下：

6、回到第二臺Docker服務器上，創建一個overlay網絡：

[root@docker02 ~]# docker network create -d overlay my_olay         #創建一個名字為my_olay的voerlay網絡

7、切換至第三臺Docker服務器上，發現可以看到剛剛在第二臺Docker服務器上創建的overlay網絡：

[root@docker03 ~]# docker network ls     #查看docker03的網絡，發現其不但有overlay網絡，
#而且其SCOPE（范圍）是global（全局的）
NETWORK ID          NAME                DRIVER              SCOPE
8d5b00cf07ab        bridge              bridge              local
17c053a80f5a        host                host                local
c428fc28bb11        my_olay             overlay             global
323935eaa5c3        none                null                local

其實，現在在第二臺Docker服務器上基于剛剛創建的overlay網絡運行一個容器，在第三臺Docker服務器上也基于這個overlay網絡運行一個容器，這兩個在不同主機上的容器是可以互通的，如下：

##################第二臺Docker服務器上配置如下：###########################
[root@docker02 ~]# docker run -tid --name web01 --network my_olay busybox    #基于網絡my_olay運行一個容器web01
[root@docker02 ~]# docker exec web01 ip a         #查看其IP信息，發現其除了回環地址，還有兩個IP
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
8: eth0@if9: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1450 qdisc noqueue
    link/ether 02:42:0a:00:00:02 brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.2/24 brd 10.0.0.255 scope global eth0     #這個地址就是my_olay給的
       valid_lft forever preferred_lft forever
11: eth2@if12: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
    link/ether 02:42:ac:12:00:02 brd ff:ff:ff:ff:ff:ff
    inet 172.18.0.2/16 brd 172.18.255.255 scope global eth2
       valid_lft forever preferred_lft forever
##################第三臺Docker服務器上配置如下：###########################
[root@docker03 ~]# docker run -tid --name web02 --network my_olay busybox     #基于網絡my_olay運行一個容器web02
[root@docker03 ~]# docker exec web02 ip a     #查看web02的IP
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
8: eth0@if9: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1450 qdisc noqueue
    link/ether 02:42:0a:00:00:03 brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.3/24 brd 10.0.0.255 scope global eth0            #這個地址就是my_olay給的
       valid_lft forever preferred_lft forever
11: eth2@if12: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
    link/ether 02:42:ac:12:00:02 brd ff:ff:ff:ff:ff:ff
    inet 172.18.0.2/16 brd 172.18.255.255 scope global eth2
       valid_lft forever preferred_lft forever
#########在第二臺Docker服務器上對第三臺Docker服務器上的容器進行ping測試##########
[root@docker02 ~]# docker exec web01 ping web02      #確定可以ping通
PING web02 (10.0.0.3): 56 data bytes
64 bytes from 10.0.0.3: seq=0 ttl=64 time=1.091 ms
64 bytes from 10.0.0.3: seq=1 ttl=64 time=1.007 ms

———————— 本文至此結束，感謝閱讀 ————————
