這篇文章主要介紹了WebGL開發中如何實現加載圖片配準，具有一定借鑒價值，感興趣的朋友可以參考下，希望大家閱讀完這篇文章之后大有收獲，下面讓小編帶著大家一起了解一下。

10多年的沐川網站建設經驗，針對設計、前端、開發、售后、文案、推廣等六對一服務，響應快，48小時及時工作處理。全網營銷推廣的優勢是能夠根據用戶設備顯示端的尺寸不同，自動調整沐川建站的顯示方式，使網站能夠適用不同顯示終端，在瀏覽器中調整網站的寬度，無論在任何一種瀏覽器上瀏覽網站，都能展現優雅布局與設計，從而大程度地提升瀏覽體驗。創新互聯公司從事“沐川網站設計”,“沐川網站推廣”以來，每個客戶項目都認真落實執行。

WebGL可以加載圖片紋理，圖片可以根據設定的坐標變化，設置圖片的尺寸等等。

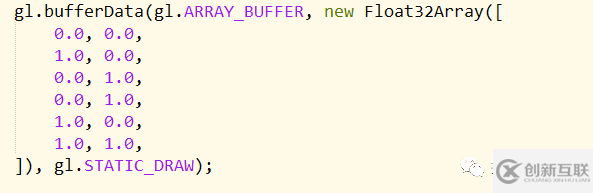

一般在加載圖片的時候，關鍵的是設置圖片的像素位置坐標，如下邊的坐標形式，按照順序排列圖片的位置。

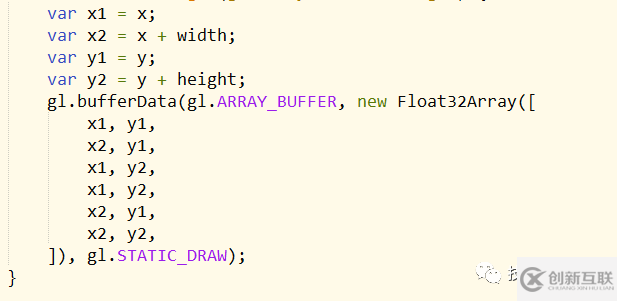

圖片的像素位置設置好以后，設置圖片的尺寸，默認可以根據圖片的長和寬進行加載，當x1和y1是0,0的時候，從左上角進行圖片的加載，要想離開一點可以將x1和y1值調大些。

WebGL的vertex-shader（頂點著色器）中，需要將屏幕坐標，變換成渲染空間的坐標，下邊一段是從WebGL基礎網站復制下的，直接可以用，上邊有英文說明。

                        attribute vec2 a_position;

attribute vec2 a_texCoord;

uniform vec2 u_resolution;

varying vec2 v_texCoord;

void main() {

// convert the rectangle from pixels to 0.0 to 1.0

 vec2 zeroToOne =  a_position / u_resolution;

// convert from 0->1 to 0->2

vec2 zeroToTwo = zeroToOne * 2.0;

// convert from 0->2 to -1->+1 (clipspace)

vec2 clipSpace = zeroToTwo - 1.0;

gl_Position = vec4(clipSpace * vec2(1, -1), 0, 1);

// pass the texCoord to the fragment shader

     // The GPU will interpolate this value between points.

 v_texCoord = a_texCoord;

}

WebGL的fragment-shader（片段著色器）中，我們只需要設置圖片的顏色即可了，這也是參照webgl基礎網站的代碼。

precision mediump float;

// our texture

uniform sampler2D u_image;

uniform vec2 u_res;

       //the texCoords passed in from the vertex shader.

        varying vec2 v_texCoord;

void main()

{

             gl_FragColor = texture2D(u_image, v_texCoord);

 }

當然說了以上這些，加載一張圖片還是比較簡單的，如果下邊的背景是一個地圖控件的話，如何讓加載的圖片和地圖進行聯動配準。

下邊簡要說一下思路：

一般地圖都是按照web墨卡托進行切片的，第一級的切片尺寸是256*256，對應的經緯度范圍是[-180,-90,180,90]，根據這些我們就能換算第一級的時候，經緯度在第一級的切片像素位置，具體的算法參照以下的網址。

// -- converts latlon to pixels at zoom level 0 (for 256x256 tile size) , inverts y coord )

// -- source : http://build-failed.blogspot.cz/2013/02/displaying-webgl-data-on-google-maps.html

根據地圖的四至范圍，使用的是左上角的坐標，就能換算出來對應在第一級切片的像素位置。這樣就能構建地圖的變換矩陣translateMatrix，再根據地圖的縮放級別，構建地圖的縮放矩陣scaleMatrix，在地圖發生變化的時候，往vertex-shader中傳遞矩陣，用矩陣和坐標進行相乘，就能使坐標發生變化，從而使圖片進行覆蓋變化。

gl_Position =u_matrix * a_position;

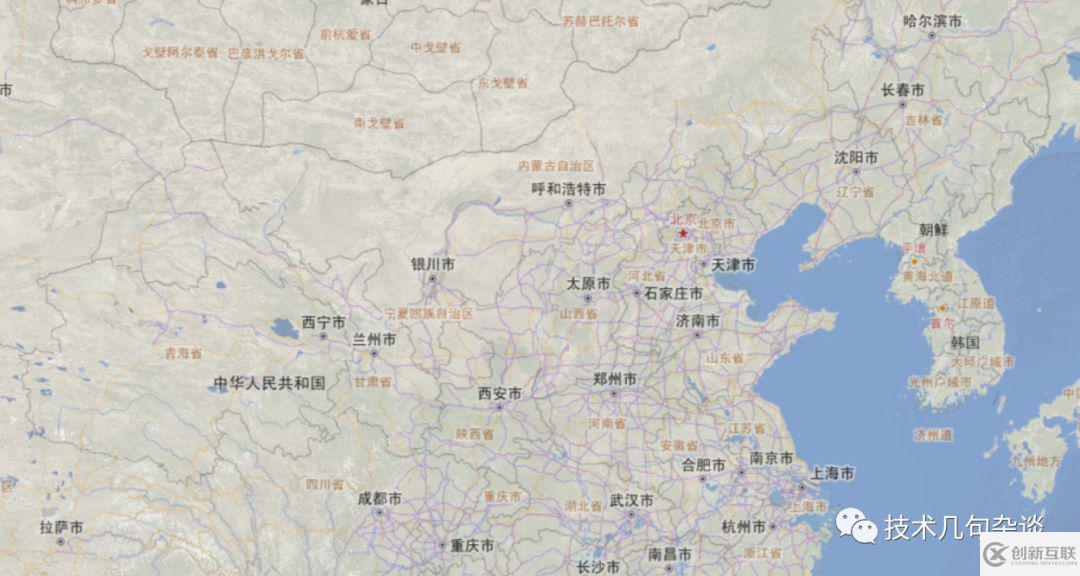

白色的圖片是以半透明加載上去的，在地圖移動時進行變化，半透明要改變shader中的顏色透明度。

 gl_FragColor = vec4(floor(255.0 * color * 0.75) / 255.0);

webgl加載圖片的效率也是相當高的，上邊圖片的大小是6M左右。
