一.實模式到保護模式(上)

A.在這里需要從計算機的歷史談起

1.遠古時期的程序開發:是直接操作物理內存

2.CPU指令的操作數直接使用實地址(實際的內存地址)

3.程序員擁有絕對的權力(利用cpu指哪打哪)

在當時的實模式所擁有的權力帶來了許多的問題-難以定位的問題，主要因?yàn)槌绦蛎看味夹枰瑯拥刂返膬?nèi)存執行；同時還會帶來給多道程序設計帶來障礙的問題，主要是因?yàn)椴还軆?nèi)存多大，只要有一個字節被其它程序占用都無法執行

B.為了解決上述的問題就有了這款CPU歷史的里程碑-8086

1.地址寬度為20位，可訪問1M內存空間

2.引入[段地址:偏移地址]的內存訪問方式-8086的段寄存器和通用寄存器位16位，單個寄存器尋址最多訪問64K的內存空間，需要兩個寄存器配合，完成所有內存空間的訪問

段地址:偏移地址--這兩個的使用與定義有兩方面的意義

1.硬件所做的工作--段地址左移4位，構成20位的基地址(起始地址)，同時實地址=基地址+偏移地址

2.對于開發者的意義--可以更有效的劃分內存的功能(數據段，代碼段等)，同時當程序地址沖突時，通過修改段地址解決沖突

8086的詳細介紹https://baike.baidu.com/item/8086/7716347?fr=aladdin

Q:由8086會引出一個問題-段地址:偏移地址能訪問的大地址位0xFFFF:0xFFFF,即10FFEF；超過了1MB的空間，CPU該如何處理？

我們知道8086的高端地址區

所以8086的處理方式-由于8086只有20位地址線，因此最高位被丟棄

所以8086時期應用程序中的問題

1.1MB內存完全不夠用-內存在任何時期都不夠用

2.開發者在程序中大量使用內存回卷技術-HMA地址被使用

3.應用程序之間沒有界限，相互之間隨意干擾-A程序可以隨意訪問B程序中的數據，C程序可以修改系統調度程序的指令

所以80286出現--8086已經沒有那么多應用程序，所以必須兼容再兼容，加大內存容量，增加地址線數量(24位)，[段地址:偏移地址]的方式可以強化一下，可以為每個段提供更多屬性(如:范圍，特權級等)，可以為每個段的定義提供固定方式；80286在默認情況下完全兼容8086的運行方式(實模式),它默認可直接訪問1MB的內存空間，但是通過特殊的方式訪問1MB+的空間

C.保護模式

1.每一段內存都擁有一個屬性定義(描述符)

2.所有段的屬性定義構成一張表(描述符表)

3.段寄存器保存的是屬性定義在表中的索引(選擇子)

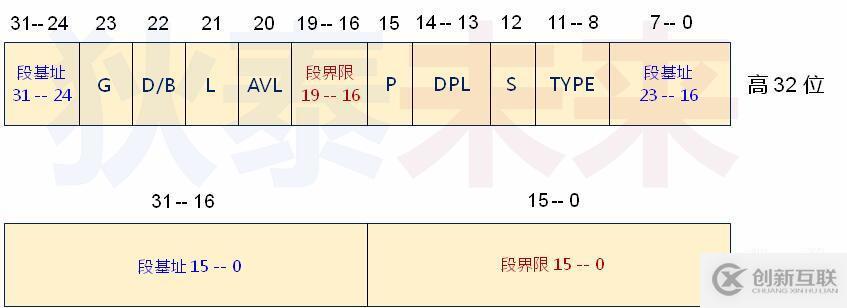

描述符的內存結構

描述符表

選擇子的結構

進入保護模式的方式--1.定義描述符表2.打開A20地址線3.加載描述表4.通知CPU進入保護模式

小結

1.[段地址:偏移地址]的尋址方式解決了早期程序重定位難得問題

2.8086實模式下的程序無法保證安全性

3.80286中提出了保護模式，加強了內存段的安全性

4.處于兼容的考慮，80286之后的處理器都有2種工作模式

5.處理器需要特定的設置步驟才能進入保護模式，默認為實模式

二.實模式到保護模式(中)

80286的出現引入了保護模式，為現代操作系統和應用程序奠定了基礎，但是在設計方面還是有缺陷的-體現在段寄存器為24位，通用寄存器為16為，理論上段寄存器中的數值可以直接作為段基址，16位通用寄存器最多訪問64K的內存，為了訪問16M的內存，必須不停切換段基址

A.80386(由于80286的不足，出現了改進版80386)

1.32位地址總線，可支持4G的內存空間

2.段寄存器和通用寄存器位32位

3.任何一個寄存器都能訪問到內存的任意角落--開啟了平坦內存模式的新時代，段基址為0，使用通用寄存器訪問4G內存空間

新時期的內存使用方式有三種

1.實模式-兼容8086的內存使用方式

2.分段模式-通過[段地址:偏移地址]的方式將內存從功能上分段(數據段，代碼段)

3.平坦模式-所有內存就是一個段[0：32位偏移地址]

段屬性定義

選擇子屬性定義

保護模式中的段定義

匯編小貼士

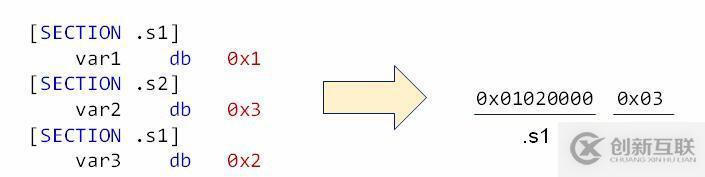

section關鍵字用于"邏輯的"定義一段代碼集合

section定義的代碼段不同于[段地址:偏移地址]的代碼段

section定義的代碼段僅限于源碼中的代碼段

[段地址:偏移地址]的代碼段指內存中的代碼段

bits16-用于指示編譯器將代碼按照16位方式進行編譯

bits32-用于指示編譯器將代碼按照32位方式進行編譯

在這里我們需要注意的是

1.段描述表中的第0個描述符不使用

2.代碼中必須顯示的指明16位代碼段和32位代碼段

3.必須使用jmp指令從16位代碼段跳轉到32位代碼段

保護模式的編程實驗--實驗的原材料需要inc.asm同時需要將loader.asm進行修改、

loader.asm修改如下

%include?"inc.asm"
org?0x9000

jmp?CODE16_SEGMENT

[section?.gdt]

;?GDT?definition



GDT_ENTRY???????:?????Descriptor????0,????????????0,???????????0

CODE32_DESC?????:?????Descriptor????0,????Code32SegLen??-?1,???DA_C?+?DA_32

;?GDT?end



GdtLen????equ???$?-?GDT_ENTRY



GdtPtr:

??????????dw???GdtLen?-?1

??????????dd???0
?????????????????

;?GDT?Selector


Code32Selector????equ?(0x0001?<<?3)?+?SA_TIG?+?SA_RPL0


;?end?of?[section?.gdt]


[section?.s16]

[bits?16]

CODE16_SEGMENT:

????mov?ax,?cs

????mov?ds,?ax

????mov?es,?ax

????mov?ss,?ax

????mov?sp,?0x7c00

????
????;?initialize?GDT?for?32?bits?code?segment

????mov?eax,?0

????mov?ax,?cs

????shl?eax,?4

????add?eax,?CODE32_SEGMENT

????mov?word?[CODE32_DESC?+?2],?ax

????shr?eax,?16

????mov?byte?[CODE32_DESC?+?4],?al

????mov?byte?[CODE32_DESC?+?7],?ah

????
????;?initialize?GDT?pointer?struct

????mov?eax,?0

????mov?ax,?ds

????shl?eax,?4

????add?eax,?GDT_ENTRY

????mov?dword?[GdtPtr?+?2],?eax


????;?1.?load?GDT

????lgdt?[GdtPtr]

????
????;?2.?close?interrupt

????cli?

????
????;?3.?open?A20

????in?al,?0x92

????or?al,?00000010b

????out?0x92,?al

????
????;?4.?enter?protect?mode

????mov?eax,?cr0

????or?eax,?0x01

????mov?cr0,?eax

????
????;?5.?jump?to?32?bits?code

????jmp?dword?Code32Selector?:?0


[section?.s32]

[bits?32]

CODE32_SEGMENT:

????mov?eax,?0

????jmp?CODE32_SEGMENT


Code32SegLen????equ????$?-?CODE32_SEGMENT

make以及inc.asm

;?Segment?Attribute
DA_32????equ????0x4000
DA_DR????equ????0x90
DA_DRW???equ????0x92
DA_DRWA??equ????0x93
DA_C?????equ????0x98
DA_CR????equ????0x9A
DA_CCO???equ????0x9C
DA_CCOR??equ????0x9E

;?Selector?Attribute
SA_RPL0????equ????0
SA_RPL1????equ????1
SA_RPL2????equ????2
SA_RPL3????equ????3

SA_TIG????equ????0
SA_TIL????equ????4

;?描述符
;?usage:?Descriptor?Base,?Limit,?Attr
;????????Base:??dd
;????????Limit:?dd?(low?20?bits?available)
;????????Attr:??dw?(lower?4?bits?of?higher?byte?are?always?0)
%macro?Descriptor?3	??????????????????????????;?段基址，?段界限，?段屬性
????dw????%2?&?0xFFFF?????????????????????????;?段界限1
????dw????%1?&?0xFFFF?????????????????????????;?段基址1
????db????(%1?>>?16)?&?0xFF???????????????????;?段基址2
????dw????((%2?>>?8)?&?0xF00)?|?(%3?&?0xF0FF)?;?屬性1?+?段界限2?+?屬性2
????db????(%1?>>?24)?&?0xFF???????????????????;?段基址3
%endmacro?????????????????????????????????????;?共?8?字節

make的依賴需要修改

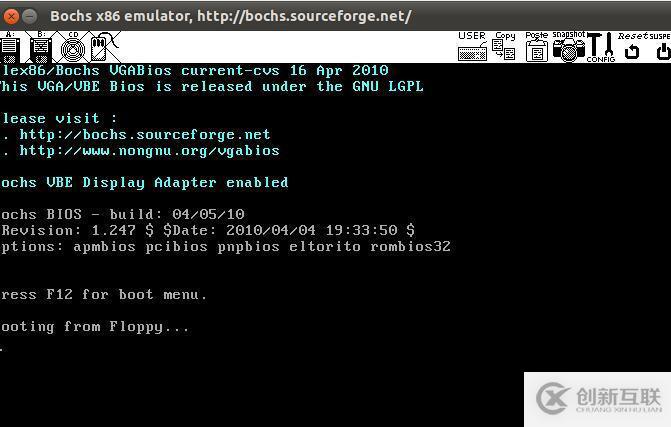

準備工作之后make，bochs之后看結果

發現在bochs下并沒有打印結果所以需要設置斷點來對該實驗進行繼續驗證，首先對loader.asm進行反編譯得到如圖左邊的結果，發現箭頭對應處為loader.asm也就是右圖箭頭所對應處

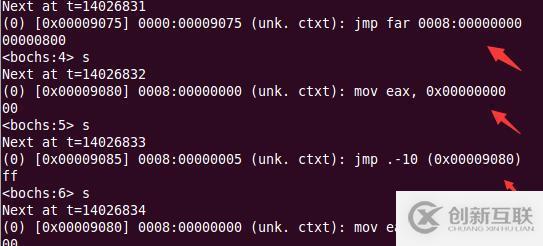

可以在左邊對應點地址處設置斷點來對結果進行分析，結果如下

從右邊的結果可以得出，進行以此跳轉之后再進行賦值，為了實驗，多次進行單步操作，發現得出的結果是一致的，意味著死循環了，這樣我們就從實模式到了保護模式，從16位代碼段進入到32位代碼段進行執行。

我們?cè)谏厦娴拇a中為什么不直接使用標簽定義描述符中的段基地址？為什么 16 位代碼段到 32 位代碼段必須無條件跳轉呢？那么在匯編中，NASM 將匯編文件當成一個獨立的代碼段進行編譯，匯編代碼中的標簽（Label）代表的是段內偏移地址，實模式下需要配合段寄存器中的值計算標簽的物理地址，這便是我們不直接使用標簽定義描述符中的段基地址的原因了。代碼跳轉則是由于在匯編中存在一個流水線技術的概念。什么是流水線技術呢？處理器為了提高效率將當前指令和后續指令預取到流水線，因此，可能同時預期的指令中既有 16 位代碼又有 32 位代碼。為了避免將 32 位代碼用 16 位代碼的方式運行，需要刷新流水線，此時便需要使用無條件跳轉 jmp 技術才能強制刷新流水線。

小結

1.80386處理器是計算機發展史上的里程碑

2.32位的寄存器和地址總線能夠直接訪問4G內存的任意角落

3.需要在16位實模式中對GDT中的數據進行初始化

4.代碼中需要位GDT定義一個標識數據結構

5.需要使用jmp指令從16位代碼跳轉到32位代碼

三.實模式到保護模式(下)

在上面的實驗中,我們注意到使用了jmp dword Code32Selector :0，為什么需要dword，要知道在這里的jmp的作用(s16-s32)-在16位代碼中，所有的立即數默認為16位，從16位代碼段跳轉到32位代碼時，必須做強制轉換，否則，段內偏移地址可能被截?cái)?/p>

在這節需要深入保護模式:定義顯存段，為了顯示數據，必須存在兩大硬件:顯卡+顯示器。顯卡是為顯示器提供需要顯示的數據，控制顯示器的模式和狀態。而顯示器是將目標數據以可見的方式呈現在屏幕上。顯存的概念和意義就是顯卡擁有自己內部的而數據存儲器，顯存在本質上和普通內存無差別，用于存儲目標數據，操作顯存中的數據將導致顯示器上內容的改變。

顯卡的工作模式有兩種-文本模式與圖形模式。在不同的模式下，顯卡對顯存內容的解釋是不同的，可以使用專屬指令或int 0x10中斷改變顯卡工作模式，在文本模式下的顯存的地址范圍映射位[0xB8000，0xBFFFF],一屏幕可以顯示25行，每行80個字符

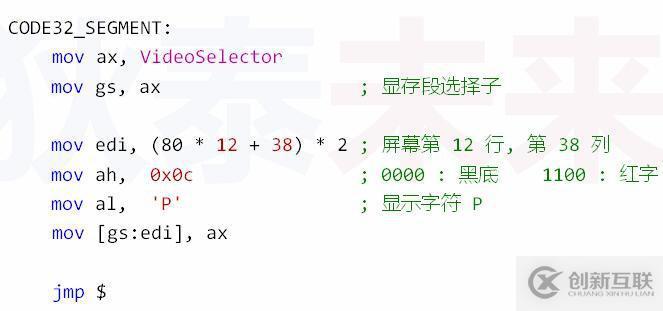

????顯卡的文本顯示原理與文本模式下顯示字符

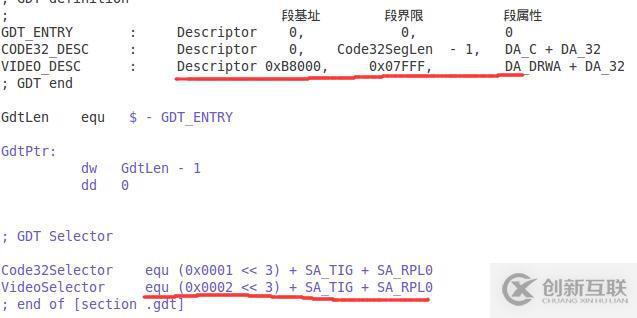

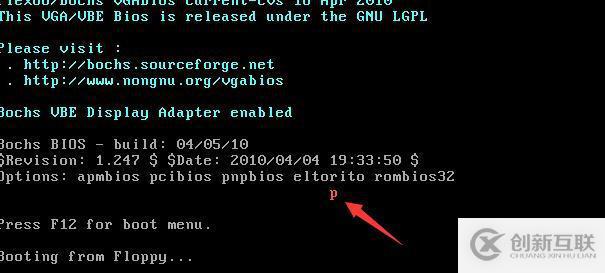

對段基址和段屬性進行設置之后以及打印的結果，發現會在bochs上打印出結果p

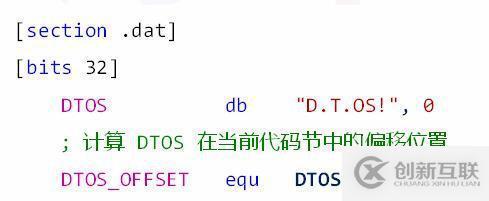

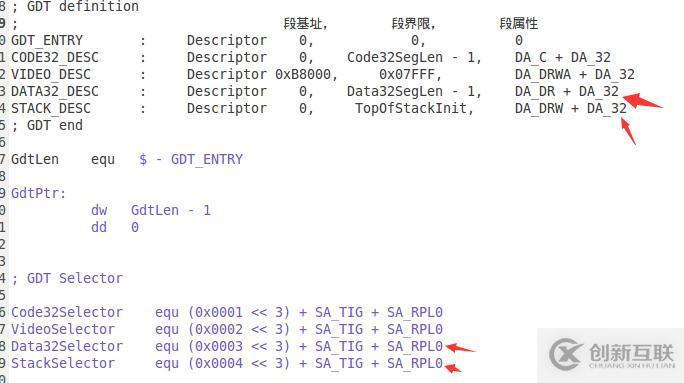

在實現完單個字符的打印之后，可以進一步實現指定內存中的字符串打印，首先需要準備的工作有定義全局堆棧段(.gs)，用于保護模式下的函數調用，之后定義全局?jǐn)?shù)據段(.dat),用于定義只讀數據，最后利用對顯存段的操作定義字符串打印函數

打印函數的設計可以如下圖所示

在這里需要注意的是32位保護模式下的乘法操作是被乘數放到AX寄存器，乘數放到通用寄存器或內存單元(16位)，相乘的結果放在EAX寄存器中；同時$表示當前行相對于代碼起始位置處的偏移量，$$表示當前代碼節的起始位置

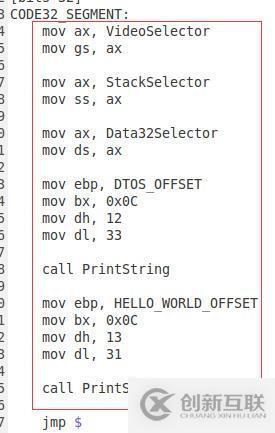

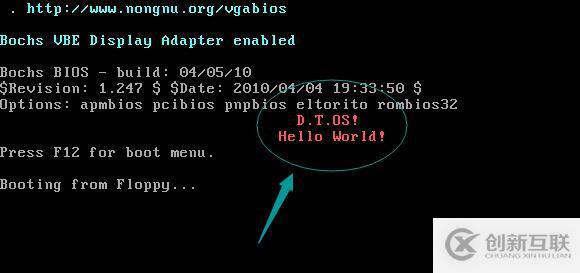

實現過程以及實現結果,可以看到實現的結果打印出設置的字符串

小結

1.實模式下可以使用32位寄存器和32位地址

2.顯存是顯卡內部的存儲單元，本質上與普通內存無差別

3.顯卡有兩種工作模式-文本模式與圖形模式

4.文本模式下操作顯存單元中的數據能夠立即反映到顯示器
