1 備份Cisco交換機IOS

互聯網操作系統（Internetwork Operating System，簡稱IOS）是思科公司為其網絡設備開發的操作維護系統。用戶通過命令運行人機界面對網絡設備進行功能設置，提供的功能大致為以下幾點：網絡設備及連接端口的功能選項設置、運行網絡協議與網絡功能設備之間數據傳輸安全管理設置。

IOS相對于交換機而言等同于操作系統對于我們的PC機的重要性，所以備份IOS也是網絡管理員日常運維工作中比不可少的內容；

1.1 配置交換機管理地址

Switch#conf t

Switch(config)#interface vlan 1

Switch(config-if)#ip add 192.168.1.1 255.255.255.0

Switch(config-if)#no sh

Switch(config-if)#exit

1.2 配置交換機遠程管理

Switch(config)#line vty 0 4

Switch(config-line)#password xctc #配置telnet密碼

Switch(config-line)#login

Switch(config-line)#exit

Switch(config)#enable password xctc #配置特權密碼

1.3 使用TftpServer下載IOS

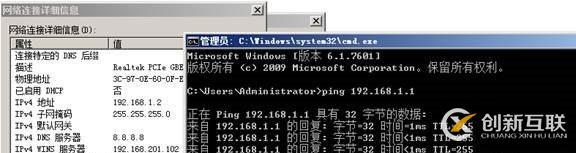

1、 使用普通網線將客戶端連接交換機，配置本地連接IP地址與交換機管理IP地址于同一網段，確?？梢曰ハ嗤ㄓ?，如下圖本例中客戶端的ip地址為192.168.1.2，測試可以與交換機管理地址互通；

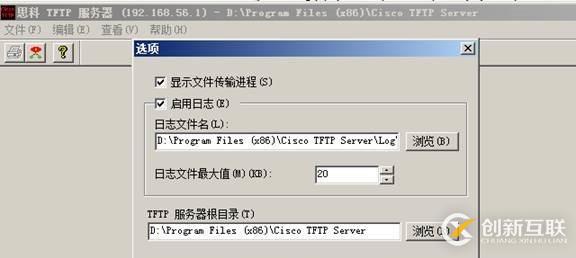

2、 啟動TftpServer客戶端點擊菜單欄“選項”按鈕，指定TftpServer根目錄；

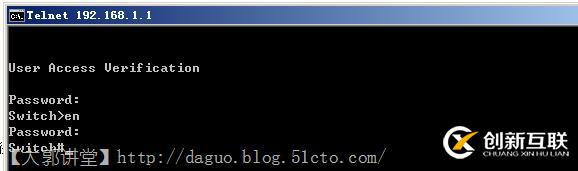

3、 使用客戶端Telnet交換機管理地址；

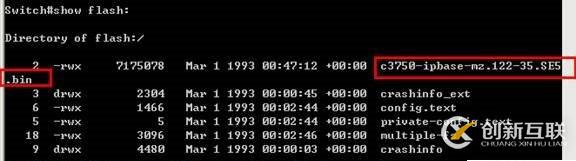

4、 執行 show flash: 記錄IOS名稱，本案例為c3750-ipbase-mz.122-35.SE5.BIN

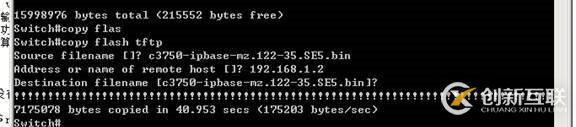

5、 執行 copy flash tftp 回車，在提示輸入源文件名處粘貼上一步復制的文件名回車，本案例為c3750-ipbase-mz.122-35.SE5.BIN，在彈出確認目標文件名處保持默認回車；此時Telnet窗口顯示“！”號，TftpServer窗口顯示“#”表示正在下載IOS，大約2分鐘左右完成；

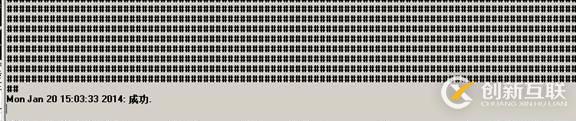

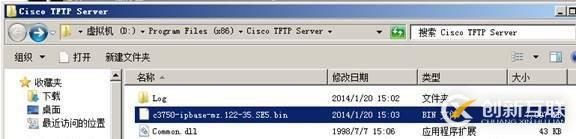

6、 傳輸完成后Telnet及TftpServer窗口均有提示，在指定的TftpServer根目錄可以看到已近下載成功的c3750-ipbase-mz.122-35.SE5.BIN文件；

2 還原Cisco交換機IOS

2.1 使用帶有xmodem功能終端鏈接交換機

1、 使用Console線鏈接交換機，使用帶有xmodem功能的終端軟件登錄（例如超級終端或SecureCRT）；

2、 點擊軟件左上角的“快速鏈接”按鈕，在彈出的對話框中如下填寫，協議：Serial、波特率：9600其他選項保持默認，點擊右下角“鏈接”；

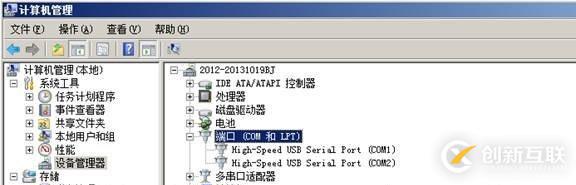

3、 端口可以通過設備管理器查看；

4、 鏈接以后出現交換機的IOS界面，一般的提示符為"switch:"；

5、 在終端軟件中輸入"switch:flash_init"進行初始化引導；

6、 完成后輸入"switch:load_helper"（部分型號交換機沒有該命令可以不輸入，可以通過？進行確認）；

2.2 修改傳輸速率

7、   接下來輸入"setBAUD 115200"更改船速速率提高傳輸效率；

8、   將客戶端工具修改波特率為"115200"重新連接交換機（否則會有亂碼，或者無法連接，如果使用CRT可在目前連接的標簽，右擊“會話選項>串行”中直接調整）；

9、   連接后在超級終端輸入：

switch:copyxmodem: flash:p_w_picpath_filename.bin

2.3 傳送IOS文件

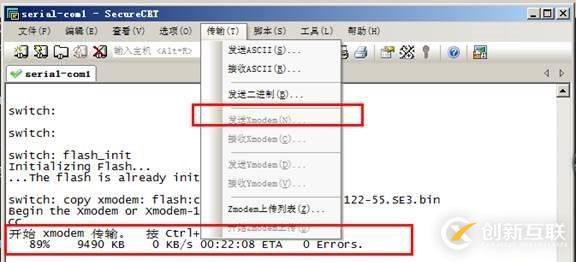

10、當出現C的字母的時候選擇CRT終端菜單欄中“傳輸>發送Xmodem”然后指定已經存儲到本地后綴名為.bin的IOS文件開始傳輸；

11、傳輸速度比較緩慢，傳送完畢後提示： File "xmodem:" successfully copied to ....；

12、設置啟動文件，當IOS文件正確傳輸?shù)浇粨Q機上市，執行以下指令設置啟動文件switch: set BOOT flash:c2950.bin（可以執行dir flash:/來查看bin文件）；

13、   此時在提示符下輸入"switch:setbpdu 9600(部分機器鍵入此命令不生效，則輸入如下指令重置波特率switch: unset BAUD)"；

14、   然后輸入"switch:boot"重啟交換機即可；

3     注意事項

在日常運維中，有時需要清理交換機已有配置進行重新配置使用，該過程操作有誤就可能會導致將交換機的系統也即IOS文件清除，所以此處將清除交換機配置的命令列出以便查詢使用；

1、   清除已存在的配置信息

Erase startup-config

//此處也可以使用write erase 代替上述命令；

//備份之前在需要的情況下，可以先備份之前的配置信息 copy flash:config.text config.old；

2、   清除已加載的配置信息；

Erase running-config

//清除已加載的配置信息；

3、   清除Vlan信息

Delete vlan.dat

//查看Flash中vlan的配置名稱dir flash: ，一般都是vlan.dat；

//查看當前Vlan配置show vlan；

4、   重啟

Reload

//重啟過程中，選擇不保存配置信息；
