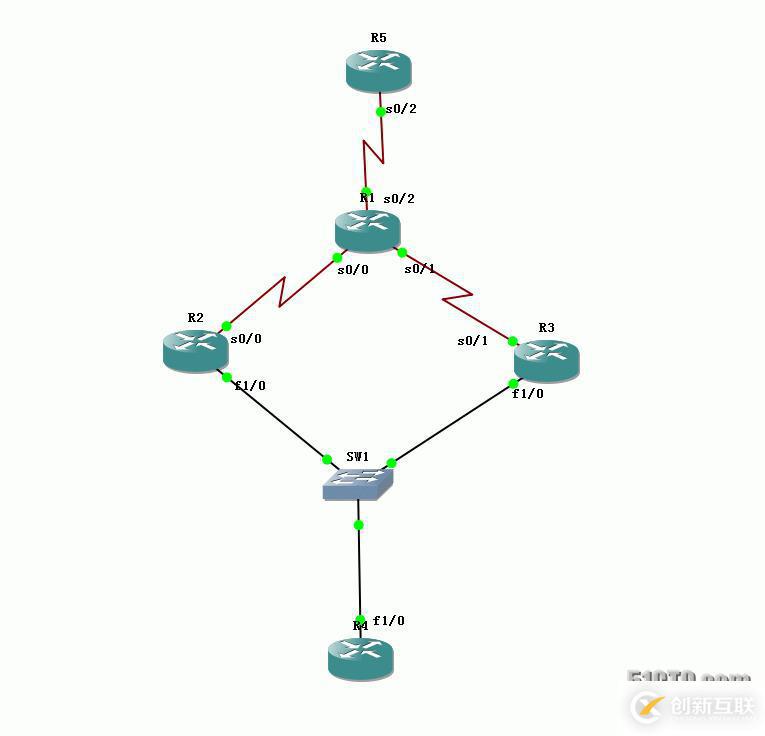

1、實驗拓?fù)?/p>創新互聯建站主要從事成都做網站、網站建設、網頁設計、企業做網站、公司建網站等業務。立足成都服務雅安,十年網站建設經驗,價格優惠、服務專業,歡迎來電咨詢建站服務:18982081108

Virtual Route Redundancy Protocol

兩臺路由器之間虛擬出一個網關，一臺為master路由器，另一臺為backup路由器，當active路由器down后，standby路由器10s內收到不hello信息，就取代active路由器。

VRRP與HSRP的差異

主備路由器的叫法不同，HSRP分別稱為active和standby，而VRRP稱為master和backup。

虛擬網關IP的指法不同，HSRP虛擬網關IP只能是虛擬的，而VRRP虛擬網關IP既可以是虛擬IP，也可以接口的真實IP。

發送Hello報文的路由器不同，HSRP中所有路由器都發送hello報文，VRRP中只有master路由器發送hello報文。

HSRP默認關閉搶占，VRRP默認開啟搶占

HSRP有端口追蹤track，VRRP沒有端口追蹤track

2、基礎配置

R1配置

interface Serial0/0

 ip address 12.1.1.1 255.255.255.0

interface Serial0/1

 ip address 13.1.1.1 255.255.255.0

interface Serial0/2

 ip address 15.1.1.1 255.255.255.0

router ospf 110

 router-id 1.1.1.1

 log-adjacency-changes

 network 12.1.1.0 0.0.0.255 area 0

 network 13.1.1.0 0.0.0.255 area 0

 network 15.1.1.0 0.0.0.255 area 0

R2配置

interface Serial0/0

 ip address 12.1.1.2 255.255.255.0

interface FastEthernet1/0

 ip address 100.1.1.2 255.255.255.0

router ospf 110

 router-id 2.2.2.2

 network 12.1.1.0 0.0.0.255 area 0

 network 100.1.1.0 0.0.0.255 area 0

R3配置

interface Serial0/1

 ip address 13.1.1.3 255.255.255.0

interface FastEthernet1/0

 ip address 100.1.1.3 255.255.255.0

router ospf 110

 router-id 3.3.3.3

 network 13.1.1.0 0.0.0.255 area 0

 network 100.1.1.0 0.0.0.255 area 0

R4配置

no ip routing

interface FastEthernet1/0

 ip address 100.1.1.4 255.255.255.0

ip default-gateway 100.1.1.254

R5配置

interface Serial0/2

 ip address 15.1.1.5 255.255.255.0

router ospf 110

 router-id 5.5.5.5

 network 15.1.1.0 0.0.0.255 area 0

3、配置VRRP

R2配置

interface FastEthernet1/0

 vrrp 1 ip 100.1.1.254

 vrrp 1 priority 105

R3配置

interface FastEthernet1/0

 vrrp 1 ip 100.1.1.254

3、測試VRRP

由于R2的優先級高于R3，所以此時R2位Master路由器，R3位Backup路由器。

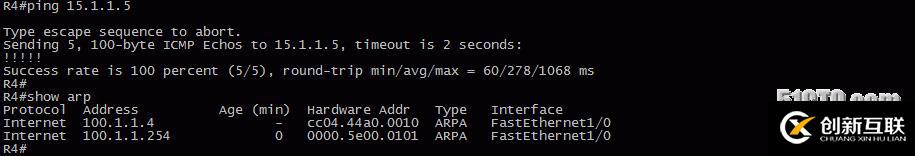

虛擬網關IP對應的MAC地址格式為

0000.5e    00.01    01

OUI        VRRP   VRRP組

此后無論是R2的f1/0或s0/0關閉之后，R3都會轉為master路由器，當f1/0或s0/0恢復后，由于配置了搶占，R2重新成為master路由器。

這種情況下，都只有一臺路由器在轉發數據，為了更好的利用這兩臺路由器，我們可以配置兩組HSRP。一組默認網關為R2，另一種默認網關為R3，這樣就可以實現負載均衡的效果了。
