怎樣解析Tomcat內部結構和請求過程，針對這個問題，這篇文章詳細介紹了相對應的分析和解答，希望可以幫助更多想解決這個問題的小伙伴找到更簡單易行的方法。

為三明等地區用戶提供了全套網頁設計制作服務，及三明網站建設行業解決方案。主營業務為成都網站設計、網站建設、三明網站設計，以傳統方式定制建設網站，并提供域名空間備案等一條龍服務，秉承以專業、用心的態度為用戶提供真誠的服務。我們深信只要達到每一位用戶的要求，就會得到認可，從而選擇與我們長期合作。這樣，我們也可以走得更遠！

概述

Tomcat是一個JSP/Servlet容器。其作為Servlet容器，有三種工作模式：獨立的Servlet容器、進程內的Servlet容器和進程外的Servlet容器。

Tomcat的組織結構

Tomcat是一個基于組件的服務器，它的構成組件都是可配置的，其中最外層的是Catalina  servlet容器，其他組件按照一定的格式要求配置在這個頂層容器中。

Tomcat的各種組件都是在Tomcat安裝目錄下的/conf/server.xml文件中配置的。

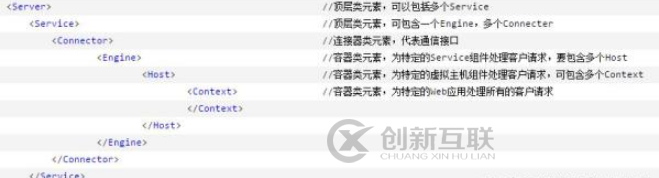

由Server.xml的結構看Tomcat的體系結構

由上可得出Tomcat的體系結構：

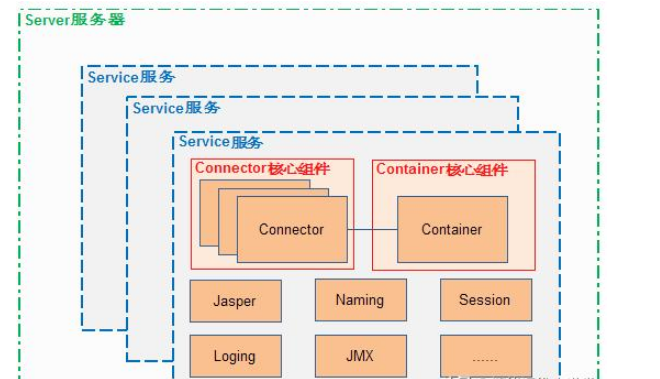

Tomcat的體系結構

由上圖可看出Tomca的心臟是兩個組件：Connecter和Container。一個Container可以選擇多個Connecter，多個Connector和一個Container就形成了一個Service。Service可以對外提供服務，而Server服務器控制整個Tomcat的生命周期。

• 組件的生命線“Lifecycle”

• Service 和 Server 管理它下面組件的生命周期。

• Tomcat 中組件的生命周期是通過 Lifecycle  接口來控制的，組件只要繼承這個接口并實現其中的方法就可以統一被擁有它的組件控制了，這樣一層一層的直到一個最高級的組件就可以控制 Tomcat  中所有組件的生命周期，這個最高的組件就是 Server，而控制 Server 的是 Startup，也就是您啟動和關閉 Tomcat。

Tomca的兩大組件：Connecter和Container

Connecter組件

一個Connecter將在某個指定的端口上偵聽客戶請求，接收瀏覽器的發過來的 tcp 連接請求，創建一個 Request 和 Response  對象分別用于和請求端交換數據，然后會產生一個線程來處理這個請求并把產生的 Request 和 Response  對象傳給處理Engine(Container中的一部分)，從Engine出獲得響應并返回客戶。

Tomcat中有兩個經典的Connector，一個直接偵聽來自Browser的HTTP請求，另外一個來自其他的WebServer請求。Cotote  HTTP/1.1 Connector在端口8080處偵聽來自客戶Browser的HTTP請求，Coyote JK2  Connector在端口8009處偵聽其他Web Server的Servlet/JSP請求。

Connector 最重要的功能就是接收連接請求然后分配線程讓 Container 來處理這個請求，所以這必然是多線程的，多線程的處理是  Connector 設計的核心。

Container組件

Container的體系結構如下：

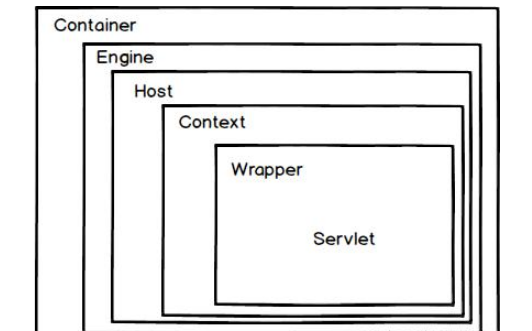

Container的體系結構

Container是容器的父接口，該容器的設計用的是典型的責任鏈的設計模式，它由四個自容器組件構成，分別是Engine、Host、Context、Wrapper。這四個組件是負責關系，存在包含關系。通常一個Servlet  class對應一個Wrapper，如果有多個Servlet定義多個Wrapper，如果有多個Wrapper就要定義一個更高的Container，如Context。

Context 還可以定義在父容器 Host 中，Host 不是必須的，但是要運行 war 程序，就必須要 Host，因?yàn)?war 中必有 web.xml  文件，這個文件的解析就需要 Host 了，如果要有多個 Host 就要定義一個 top 容器 Engine 了。而 Engine 沒有父容器了，一個  Engine 代表一個完整的 Servlet 引擎。

• Engine 容器

• Engine 容器比較簡單，它只定義了一些基本的關聯關系

• Host 容器

• Host 是 Engine 的字容器，一個 Host 在 Engine  中代表一個虛擬主機，這個虛擬主機的作用就是運行多個應用，它負責安裝和展開這些應用，并且標識這個應用以便能夠區分它們。它的子容器通常是  Context，它除了關聯子容器外，還有就是保存一個主機應該有的信息。

• Context 容器

• Context 代表 Servlet 的 Context，它具備了 Servlet 運行的基本環境，理論上只要有 Context 就能運行 Servlet  了。簡單的 Tomcat 可以沒有 Engine 和 Host。Context 最重要的功能就是管理它里面的 Servlet 實例，Servlet 實例在  Context 中是以 Wrapper 出現的，還有一點就是 Context 如何才能找到正確的 Servlet 來執行它呢? Tomcat5 以前是通過一個  Mapper 類來管理的，Tomcat5 以后這個功能被移到了 request 中，在前面的時序圖中就可以發現獲取子容器都是通過 request  來分配的。

• Wrapper 容器

• Wrapper 代表一個 Servlet，它負責管理一個 Servlet，包括的 Servlet 的裝載、初始化、執行以及資源回收。Wrapper  是最底層的容器，它沒有子容器了，所以調用它的 addChild 將會報錯。

• Wrapper 的實現類是 StandardWrapper，StandardWrapper 還實現了擁有一個 Servlet 初始化信息的  ServletConfig，由此看出 StandardWrapper 將直接和 Servlet 的各種信息打交道。

Tomcat 中其它組件

Tomcat 還有其它重要的組件，如安全組件 security、logger 日志組件、session、mbeans、naming  等其它組件。這些組件共同為 Connector 和 Container 提供必要的服務。

Tomcat Server處理一個HTTP請求的過程

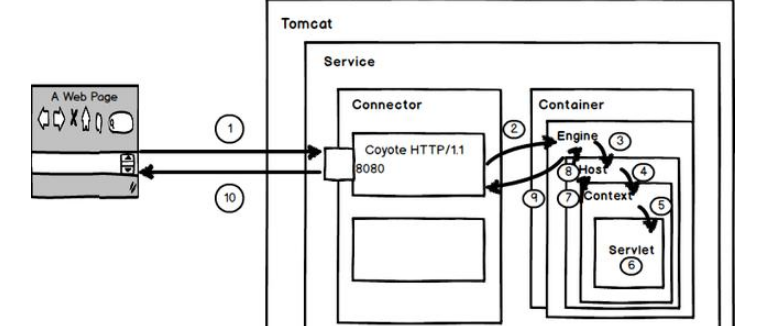

Tomcat Server處理一個HTTP請求的過程

Tomcat Server處理一個HTTP請求的過程

1、用戶點擊網頁內容，請求被發送到本機端口8080，被在那里監聽的Coyote HTTP/1.1 Connector獲得。

2、Connector把該請求交給它所在的Service的Engine來處理，并等待Engine的回應。

3、Engine獲得請求localhost/test/index.jsp，匹配所有的虛擬主機Host。

4、Engine匹配到名為localhost的Host(即使匹配不到也把請求交給該Host處理，因?yàn)樵揌ost被定義為該Engine的默認主機)，名為localhost的Host獲得請求/test/index.jsp，匹配它所擁有的所有的Context。Host匹配到路徑為/test的Context(如果匹配不到就把該請求交給路徑名為“  ”的Context去處理)。

5、path=“/test”的Context獲得請求/index.jsp，在它的mapping  table中尋找出對應的Servlet。Context匹配到URL PATTERN為*.jsp的Servlet,對應于JspServlet類。

6、構造HttpServletRequest對象和HttpServletResponse對象，作為參數調用JspServlet的doGet()或doPost().執行業務邏輯、數據存儲等程序。

7、Context把執行完之后的HttpServletResponse對象返回給Host。

8、Host把HttpServletResponse對象返回給Engine。

9、Engine把HttpServletResponse對象返回Connector。

10、Connector把HttpServletResponse對象返回給客戶Browser。

關于怎樣解析Tomcat內部結構和請求過程問題的解答就分享到這里了，希望以上內容可以對大家有一定的幫助，如果你還有很多疑惑沒有解開，可以關注創新互聯行業資訊頻道了解更多相關知識。
