在介紹路由器和交換機備份與還原之前，先了解一下路由交換的硬件。

  和計算機一樣，路由交換也有負責處理運算的“中央處理器CPU”，和負責緩沖的“內存”

以及硬盤等。

1.CPU 負責處理數據的轉發工作，不同型號的路由交換處理器也不一樣，Cisco路由器一般采用Motorola 68030和Orion/R4600兩種處理器。無論在中低端路由器還是在高端路由器中，CPU都是路由器的心臟。通常在中低端路由器中，CPU負責交換路由信息、路由表查找以及轉發數據包。在路由器中，CPU的能力直接影響路由器的吞吐量（路由表查找時間）和路由計算能力（影響網絡路由收斂時間）。在高端路由器中，通常包轉發和查表由ASIC芯片完成，CPU只實現路由協議、計算路由以及分發路由表。由于技術的發展，路由器中許多工作都可以由硬件實現（專用芯片）。CPU性能并不完全反映路由器性能。路由器性能由路由器吞吐量、時延和路由計算能力等指標體現。

2.儲存器

路由交換的儲存器有很多種，不同的儲存器作用也不一樣。

-RAM：隨機訪問儲存器，相當于計算機的內存，存放正在運行的IOS鏡像和配置文件（running-config）。以及路由表的緩存文件。RAM具有斷電易失的，所以在配置好路由后要wr命令或者是copy running-config startconfig

-ROM:只讀內存，里面保存著BOOTSTART和POST代碼。用來啟動和維護路由交換的基本功能。ROM 具有非易失性，有電池供電，和計算機的BIOS差不多。

-FLASH:閃存，相當于計算機的硬盤。存放IOS鏡像只要閃存容量足夠，可以存放多個鏡像。

-NVRAM非易失性隨機訪問儲存器，用來存放配置文件，所有的配置信息都保存在這里。還有一個最重要的內容就是configuration register （配置寄存器）。

Cisco路由器的啟動過程

1.加電自檢，執行ROM當中的POST代碼。

2.加載BOOTSTART代碼。

3.查找ios鏡像 NVRAM 中的配置寄存器和配置信息決定加載的ios鏡像

4.壯哉ios鏡像 把鏡像加載到內存當中運行

5.查找配置文件并加載。如果沒有就進入setup狀態

升級和備份IOS鏡像

升級和備份有兩種方式：TFTP 和 FTP

TFTP 方便快捷，配置簡單 但是由于TFTP協議本身的局限性，限制了傳輸IOS鏡像的大小，他不能傳輸超過32M 大小的鏡像 所以要用FTP的方式，F(xiàn)TP本身依賴于TCP所以在穩定和效率方面有一定的提高。

下面就簡單的ios的升級；

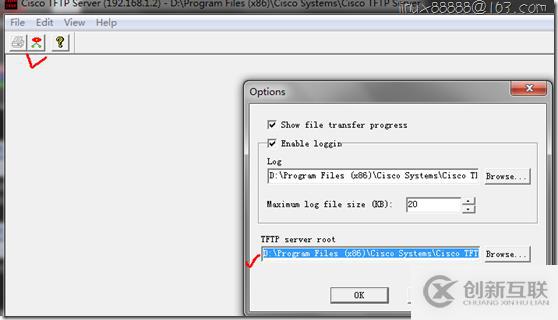

TFTP: 運行CiscoTFTP Server 配置很簡單

把ios鏡像 放到TFTP的根目錄下

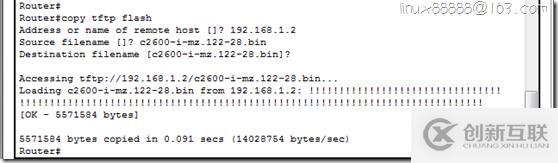

執行copy tftp flash

問遠程主機地址

原文件名

目標文件名 直接回車表示和原名稱一樣

?。?！表示復制的過程

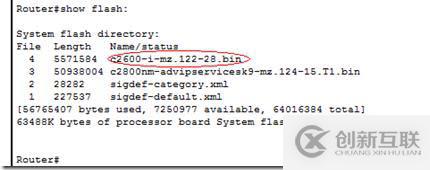

用show flash 可以看到

FTP：FTP和TFTP方式用法類似，只不過要事先配置ftp的用戶和密碼

全局模式下 ip ftp username 指定用戶名 ip ftp password 指定密碼

運行copy ftp flash  其余類似

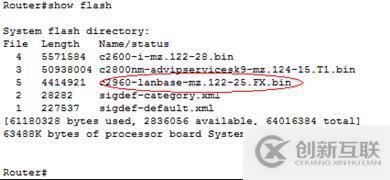

查看

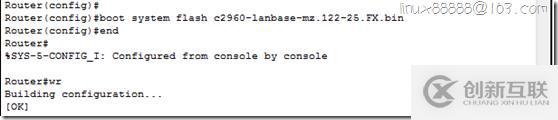

然后全局模式下配置 boot system flash 鏡像名 指定下一次啟動的鏡像 reload重啟

重啟后Show version 查看

備份ios鏡像的話只不過是命令翻過來用

Copy  flash tftp

Copy  flash ftp

路由器恢復ios

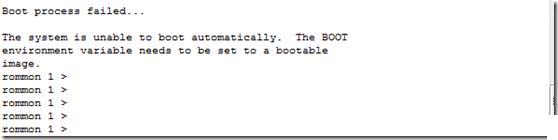

當ios沒有 或者是損壞的時候進入setup模式 如圖：

這時候就要手動配置一些信息，來拯救路由器

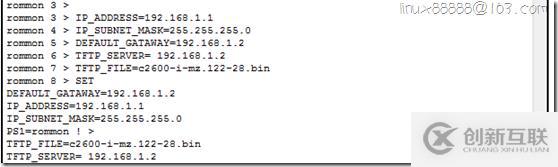

IP_ADDRESS= 臨時指定路由器的ip

IP_SUBNET_MASK= 指定子網掩碼

DEFAULT_GATAWAY= 指定網關地址

TFTP_SERVER= 指定tftp服務器地址

TFTP_FILE= 指定tftp中鏡像的文件

sync  保存

set 查看

tftpdnld 開始傳出

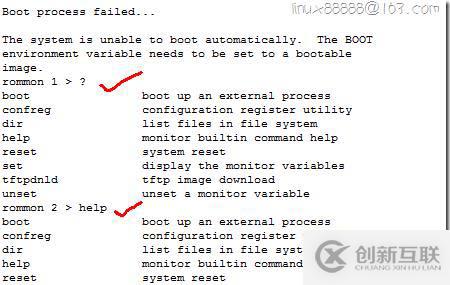

輸入？ 或者是help查看幫助

交換機的恢復就要用console先鏈接

因?yàn)槭怯胏onsole線鏈接 所以傳輸比較慢

交換機ios損壞的情況下狀態是 switch：

Swith：

輸入flash_init 進行初始化操作

Switch：flash_init

InitialiaingFlsh.……

命令copy Xmodem：flash： ios鏡像名稱

Swith： copy Xmodem： flash：c2960-lanbase-mz.122-35.se5.bin

回車后出現 C 表示接受文件

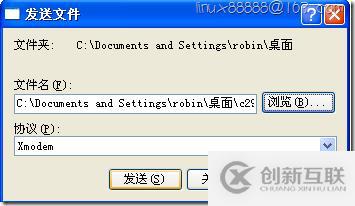

前提是超級終端配置的協議為Xmodem如圖

發送完成后 boot 重啟交換機
