怎么解析KVM虛擬化原理中的CPU虛擬化

這期內容當中小編將會給大家?guī)碛嘘P(guān)怎么解析KVM虛擬化原理中的CPU虛擬化,文章內容豐富且以專業的角度為大家分析和敘述,閱讀完這篇文章希望大家可以有所收獲。

10多年的寧遠網站建設經驗,針對設計、前端、開發、售后、文案、推廣等六對一服務,響應快,48小時及時工作處理。營銷型網站建設的優勢是能夠根據用戶設備顯示端的尺寸不同,自動調整寧遠建站的顯示方式,使網站能夠適用不同顯示終端,在瀏覽器中調整網站的寬度,無論在任何一種瀏覽器上瀏覽網站,都能展現優雅布局與設計,從而大程度地提升瀏覽體驗。創新互聯從事“寧遠網站設計”,“寧遠網站推廣”以來,每個客戶項目都認真落實執行。

CPU 虛擬化簡介

虛擬機的指令集直接運行在宿主機物理CPU上,當虛擬機中的指令設計到IO操作或者一些特殊指令的時候,控制權轉讓給了宿主機(這里其實是轉讓給了vm monitor,下面檢查VMM),也就是一個demo進程,他在宿主機上的表現形式也就是一個用戶級進程。

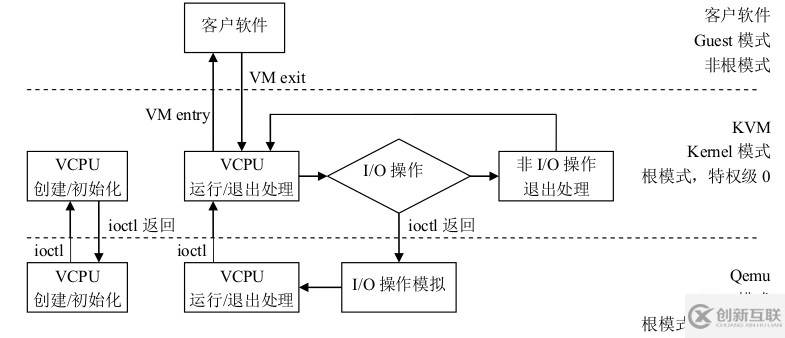

用一張圖來解釋更為貼切。

怎么解析KVM虛擬化原理中的CPU虛擬化

VMM完成vCPU,內存的初始化后,通過ioctl調用KVM的接口,完成虛擬機的創建,并創建一個線程來運行VM,由于VM在前期初始化的時候會設置各種寄存器來幫助KVM查找到需要加載的指令的入口(main函數)。所以線程在調用了KVM接口后,物理CPU的控制權就交給了VM。VM運行在VMX non-root模式,這是Intel-V或者AMD-V提供的一種特殊的CPU執行模式。然后當VM執行了特殊指令的時候,CPU將當前VM的上下文保存到VMCS寄存器(這個寄存器是一個指針,保存了實際的上下文地址),然后執行權切換到VMM。VMM 獲取 VM 返回原因,并做處理。如果是IO請求,VMM 可以直接讀取VM的內存并將IO操作模擬出來,然后再調用VMRESUME指令,VM繼續執行,此時在VM看來,IO操作的指令被CPU執行了。

Intel-V 技術

Intel-V 技術是Intel為了支持虛擬化而提供的一套CPU特殊運行模式。

Intel-V虛擬化技術結構

Intel-V 在IA-32處理器上擴展了處理器等級,原來的CPU支持ring0~ring3 4個等級,但是Linux只使用了其中的兩個ring0,ring3。當CPU寄存器標示了當前CPU處于ring0級別的時候,表示此時CPU正在運行的是內核的代碼。而當CPU處于ring3級別的時候,表示此時CPU正在運行的是用戶級別的代碼。當發生系統調用或者進程切換的時候,CPU會從ring3級別轉到ring0級別。ring3級別是不允許執行硬件操作的,所有硬件操作都需要系統提供的API來完成。
比如說一個IO操作:

int nread = read(fd, buffer, 1024);

當執行到此段代碼的時候,然后查找到系統調用號,保存到寄存器eax,然后會將對應的參數壓棧后產生一個系統調用中斷,對應的是 int $0x80。產生了系統調用中斷后,此時CPU將切換到ring0模式,內核通過寄存器讀取到參數,并完成最后的IO后續操作,操作完成后返回ring3模式。

movel  $3,%eax
movel  fd,%ebx
movel  buffer,%ecx
movel  1024,%edx
int    $0x80

Intel-V 在 ring0~ring3 的基礎上,增加了VMX模式,VMX分為root和non-root。這里的VMX root模式是給VMM(前面有提到VM monitor),在KVM體系中,就是qemu-kvm進程所運行的模式。VMX non-root模式就是運行的Guest,Guest也分ring0~ring3,不過他并不感知自己處于VMX non-root模式下。

怎么解析KVM虛擬化原理中的CPU虛擬化

Guest與VMM之間的切換分兩個部分:VM entry 和 VM exit。有幾種情況會導致VM exit,比如說Guest執行了硬件訪問操作,或者Guest調用了VMCALL指令或者調用了退出指令或者產生了一個page fault,或者訪問了特殊設備的寄存器等。當Guest處于VMX模式的時候,沒有提供獲取是否處于此模式下的指令或者寄存器,也就是說,Guest不能判斷當前CPU是否處于VMX模式。當產生VM exit的時候,CPU會將exit reason保存到MSRs(VMX模式的特殊寄存器組),對應到KVM就是vCPU->kvm_run->exit_reason。VMM根據exit_reason做相應的處理。

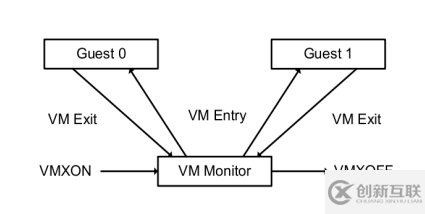

VMM 的生命周期

如上圖所示,VMM 開始于VMXON 指令,結束與VMXOFF指令。
第一次啟動Guest,通過VMLAUNCH指令加載Guest,這時候一切都是新的,比如說起始的rip寄存器等。后續Guest exit后再entry,是通過VMRESUME指令,此指令會將VMCS(后面會介紹到)所指向的內容加載到當前Guest的上下文,以便Guest繼續執行。

VMCS (Virtual-Machine control structure)

顧名思義,VMCS就是虛擬機控制結構,前面提到過很多次,Guest Exit的時候,會將當前Guest的上下文保存到VMCS中,Guest entry的時候把VMCS上下文恢復到VMM。VMCS是一個64位的指針,指向一個真實的內存地址,VMCS是以vCPU為單位的,就是說當前有多少個vCPU,就有多少個VMCS指針。VMCS的操作包括VMREAD,VMWRITE,VMCLEAR。

Guest exit Reason

下面是qemu-kvm定義的exit reason??梢钥吹接泻芏嗫赡軙?huì)導致Guest轉讓控制權。選取幾個解釋一下。

static int (*const kvm_vmx_exit_handlers[])(struct kvm_vcpu *vcpu) = {
    [EXIT_REASON_EXCEPTION_NMI]           = handle_exception,
    [EXIT_REASON_EXTERNAL_INTERRUPT]      = handle_external_interrupt,
    [EXIT_REASON_TRIPLE_FAULT]            = handle_triple_fault,
    [EXIT_REASON_NMI_WINDOW]              = handle_nmi_window,
     // 訪問了IO設備
    [EXIT_REASON_IO_INSTRUCTION]          = handle_io,
     // 訪問了CR寄存器,地址寄存器,和DR寄存器(debug register)一樣,用于調試
    [EXIT_REASON_CR_ACCESS]               = handle_cr,
    [EXIT_REASON_DR_ACCESS]               = handle_dr,
    [EXIT_REASON_CPUID]                   = handle_cpuid,
    // 訪問了MSR寄存器
    [EXIT_REASON_MSR_READ]                = handle_rdmsr,
    [EXIT_REASON_MSR_WRITE]               = handle_wrmsr,
    [EXIT_REASON_PENDING_INTERRUPT]       = handle_interrupt_window,
    // Guest執行了HLT指令,Demo開胃菜就是這個指令
    [EXIT_REASON_HLT]                     = handle_halt,
    [EXIT_REASON_INVD]                    = handle_invd,
    [EXIT_REASON_INVLPG]                  = handle_invlpg,
    [EXIT_REASON_RDPMC]                   = handle_rdpmc,
    // 不太清楚以下VM系列的指令有什么用,猜測是遞歸VM(虛擬機里面運行虛擬機)
    [EXIT_REASON_VMCALL]                  = handle_vmcall,
    [EXIT_REASON_VMCLEAR]                 = handle_vmclear,
    [EXIT_REASON_VMLAUNCH]                = handle_vmlaunch,
    [EXIT_REASON_VMPTRLD]                 = handle_vmptrld,
    [EXIT_REASON_VMPTRST]                 = handle_vmptrst,
    [EXIT_REASON_VMREAD]                  = handle_vmread,
    [EXIT_REASON_VMRESUME]                = handle_vmresume,
    [EXIT_REASON_VMWRITE]                 = handle_vmwrite,
    [EXIT_REASON_VMOFF]                   = handle_vmoff,
    [EXIT_REASON_VMON]                    = handle_vmon,

    [EXIT_REASON_TPR_BELOW_THRESHOLD]     = handle_tpr_below_threshold,
    // 訪問了高級PCI設備
    [EXIT_REASON_APIC_ACCESS]             = handle_apic_access,
    [EXIT_REASON_APIC_WRITE]              = handle_apic_write,
    [EXIT_REASON_EOI_INDUCED]             = handle_apic_eoi_induced,
    [EXIT_REASON_WBINVD]                  = handle_wbinvd,
    [EXIT_REASON_XSETBV]                  = handle_xsetbv,
    // 進程切換
    [EXIT_REASON_TASK_SWITCH]             = handle_task_switch,
    [EXIT_REASON_MCE_DURING_VMENTRY]      = handle_machine_check,
    // ept 是Intel的一個硬件內存虛擬化技術
    [EXIT_REASON_EPT_VIOLATION]           = handle_ept_violation,
    [EXIT_REASON_EPT_MISCONFIG]           = handle_ept_misconfig,
    // 執行了暫停指令
    [EXIT_REASON_PAUSE_INSTRUCTION]       = handle_pause,
    [EXIT_REASON_MWAIT_INSTRUCTION]       = handle_invalid_op,
    [EXIT_REASON_MONITOR_INSTRUCTION]     = handle_invalid_op,
    [EXIT_REASON_INVEPT]                  = handle_invept,
};

KVM的CPU虛擬化依托于Intel-V提供的虛擬化技術,將Guest運行于VMX模式,當執行了特殊操作的時候,將控制權返回給VMM。VMM處理完特殊操作后再把結果返回給Guest。
CPU虛擬化可以說是KVM的最關鍵的核心,弄清楚了VM Exit和VM Entry。后續的IO虛擬化,內存虛擬化都是建立在此基礎上。

上述就是小編為大家分享的怎么解析KVM虛擬化原理中的CPU虛擬化了,如果剛好有類似的疑惑,不妨參照上述分析進行理解。如果想知道更多相關知識,歡迎關注創新互聯行業資訊頻道。
