實踐環境部署

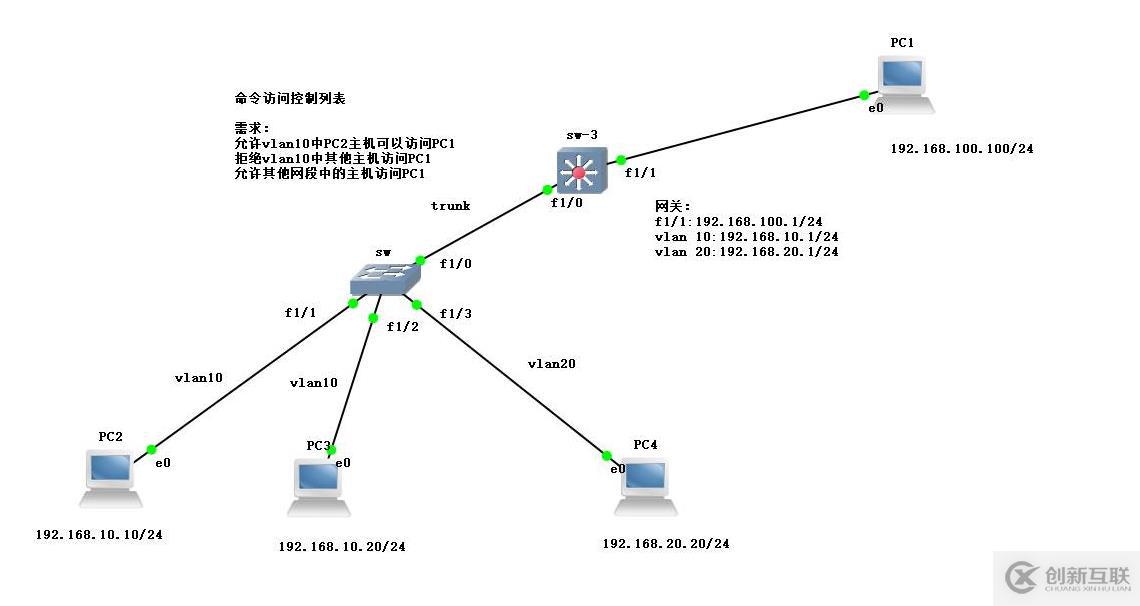

拓?fù)浣Y(jié)構圖及需求

如東ssl適用于網站、小程序/APP、API接口等需要進行數據傳輸應用場景，ssl證書未來市場廣闊！成為成都創新互聯的ssl證書銷售渠道，可以享受市場價格4-6折優惠！如果有意向歡迎電話聯系或者加微信：18982081108（備注：SSL證書合作）期待與您的合作！

注意點:SW設備與SW-3設備需要事先添加容量及業務單板

---

實踐步驟

第一步:配置SW交換機

conf t                //進入全局模式,設定vlan10 和20
vlan 10,20
ex
do show vlan-sw b      //查看vlan信息

VLAN Name                             Status
10   VLAN0010                         active
20   VLAN0020                         active

int range fa1/1 -2          //進入端口fa1/1和1/2 接口,將端口劃入vlan10
sw mo acc
sw acc vlan 10
ex
do show vlan-sw b       //查看vlan信息

VLAN Name                             Status    Ports
10   VLAN0010                         active    Fa1/1, Fa1/2
20   VLAN0020                         active

int f1/3                //進入端口f1/3,將端口劃入vlan20
sw mo acc
sw acc vlan 20
ex
do show vlan-sw b

VLAN Name                             Status    Ports
10   VLAN0010                         active    Fa1/1, Fa1/2
20   VLAN0020                         active    Fa1/3

int f1/0          //進入端口f1/0,配置trunk鏈路
sw mo t
sw t en dot1q
ex
no ip routing          //關閉路由功能

---

第二步:配置SW-3三層交換機

conf t
no switchport                //關閉交換功能
int f1/1
ip add 192.168.100.1 255.255.255.0
no shut
ex
vlan 10,20
ex
int vlan 10
ip add 192.168.10.1 255.255.255.0
no shut
ex
int vlan 20
ip add 192.168.20.1 255.255.255.0
no shut
ex
do show ip int b        //查看vlan信息

FastEthernet1/1            192.168.100.1   YES manual up                    up
Vlan10                     192.168.10.1    YES manual up                    down
Vlan20                     192.168.20.1    YES manual up                    down

int f1/0                   //進入端口f1/0配置trunk鏈路
sw mo t
sw t en dot1q
do show ip route        //查看路由表

C    192.168.10.0/24 is directly connected, Vlan10
C    192.168.20.0/24 is directly connected, Vlan20
C    192.168.100.0/24 is directly connected, FastEthernet1/1

---

第三步:配置客戶機IP地址,并測試全網互通性

1.配置客戶機IP地址

PC1> ip 192.168.100.100 192.168.100.1
Checking for duplicate address...
PC1 : 192.168.100.100 255.255.255.0 gateway 192.168.100.1

PC2> ip 192.168.10.10 192.168.10.1
Checking for duplicate address...
PC1 : 192.168.10.10 255.255.255.0 gateway 192.168.10.1

PC3> ip 192.168.10.20 192.168.10.1
Checking for duplicate address...
PC1 : 192.168.10.20 255.255.255.0 gateway 192.168.10.1

PC4> ip 192.168.20.20 192.168.20.1
Checking for duplicate address...
PC1 : 192.168.20.20 255.255.255.0 gateway 192.168.20.1

---

2.測試全網互通性

PC2> ping 192.168.100.100
192.168.100.100 icmp_seq=1 timeout
84 bytes from 192.168.100.100 icmp_seq=2 ttl=63 time=18.946 ms
84 bytes from 192.168.100.100 icmp_seq=3 ttl=63 time=19.942 ms
84 bytes from 192.168.100.100 icmp_seq=4 ttl=63 time=11.937 ms
84 bytes from 192.168.100.100 icmp_seq=5 ttl=63 time=17.674 ms

PC2> ping 192.168.10.20
84 bytes from 192.168.10.20 icmp_seq=1 ttl=64 time=0.000 ms
84 bytes from 192.168.10.20 icmp_seq=2 ttl=64 time=0.000 ms
84 bytes from 192.168.10.20 icmp_seq=3 ttl=64 time=0.000 ms
84 bytes from 192.168.10.20 icmp_seq=4 ttl=64 time=0.000 ms
84 bytes from 192.168.10.20 icmp_seq=5 ttl=64 time=0.000 ms

PC2> ping 192.168.20.20
192.168.20.20 icmp_seq=1 timeout
84 bytes from 192.168.20.20 icmp_seq=2 ttl=63 time=18.230 ms
84 bytes from 192.168.20.20 icmp_seq=3 ttl=63 time=21.964 ms
84 bytes from 192.168.20.20 icmp_seq=4 ttl=63 time=19.229 ms
84 bytes from 192.168.20.20 icmp_seq=5 ttl=63 time=11.992 ms

---

第四步:配置命名ACL策略

在SW-3交換機上進行配置,全局模式下

ip access-list standard yun          //設定模式以及命名名稱,standard為標準命名ACL,extended為擴展命名ACL
permit host 192.168.10.10            //設定允許訪問主機ip的條目
deny 192.168.10.0 0.0.0.255        //設定拒絕的網段條目
permit any                                    //設頂允許其他所有主機訪問
ex
do show access-list                   //查看訪問列表清單

Standard IP access list yun
    10 permit 192.168.10.10
    20 deny   192.168.10.0, wildcard bits 0.0.0.255
    30 permit any

int f1/1                                       //進入端口f1/1,將ACL應用與此出方向
ip access-group yun out

---

第五步:測試ACL效果

1.測試vlan10 中的主機2與主機1的互通性

PC2> ping 192.168.100.100
192.168.100.100 icmp_seq=1 timeout
192.168.100.100 icmp_seq=2 timeout
84 bytes from 192.168.100.100 icmp_seq=3 ttl=63 time=15.953 ms
84 bytes from 192.168.100.100 icmp_seq=4 ttl=63 time=19.232 ms
84 bytes from 192.168.100.100 icmp_seq=5 ttl=63 time=19.049 ms

2.測試主機4與主機1的互通性

PC4> ping 192.168.100.100
84 bytes from 192.168.100.100 icmp_seq=1 ttl=63 time=20.226 ms
84 bytes from 192.168.100.100 icmp_seq=2 ttl=63 time=18.953 ms
84 bytes from 192.168.100.100 icmp_seq=3 ttl=63 time=18.208 ms
84 bytes from 192.168.100.100 icmp_seq=4 ttl=63 time=17.023 ms
84 bytes from 192.168.100.100 icmp_seq=5 ttl=63 time=12.985 ms

3.測試vlan10 中的其他主機與主機1的互通性

PC3> ping 192.168.100.100
*192.168.10.1 icmp_seq=1 ttl=255 time=8.907 ms (ICMP type:3, code:13, Communication administratively prohibited)
*192.168.10.1 icmp_seq=2 ttl=255 time=3.775 ms (ICMP type:3, code:13, Communication administratively prohibited)
*192.168.10.1 icmp_seq=3 ttl=255 time=7.979 ms (ICMP type:3, code:13, Communication administratively prohibited)
*192.168.10.1 icmp_seq=4 ttl=255 time=5.965 ms (ICMP type:3, code:13, Communication administratively prohibited)
*192.168.10.1 icmp_seq=5 ttl=255 time=1.992 ms (ICMP type:3, code:13, Communication administratively prohibited)

---

注:命名訪問控制列表可靈活的調整策略,前提是在標準訪問列表以及擴展訪問列表的基礎上,可以使用no+ACL號刪除策略.也可以使用ACL號+permit+ip追加ACL策略
