現(xiàn)在，很多的混凝土裂縫出現(xiàn)，而環(huán)氧樹脂的灌縫膠液被運用的越來越多。灌縫膠是一種低粘度的改性環(huán)氧樹脂類液狀膠黏劑，因為其低粘度，所以很容易進行灌注，是非常簡便的裂縫修復方法。但是仍然有一些細節(jié)問題，咱們今天來討論：灌縫膠不凝固的問題。

灌縫膠不凝固的原因

1、灌縫膠的問題

1）根據(jù)現(xiàn)行規(guī)范《工程結(jié)構(gòu)加固材料安全性鑒定技術規(guī)范》GB50728-2011的規(guī)定，灌縫膠的性能應符合下表1的要求。

2）根據(jù)現(xiàn)行規(guī)范《建筑結(jié)構(gòu)加固工程施工質(zhì)量驗收規(guī)范》GB50550-2010的規(guī)定，灌縫膠的混合后初黏度應符合下表2要求。

只有達到性能的灌縫膠，好的灌縫膠，才不會有灌縫膠不凝固的問題，請選擇國家標準用HM-120L灌縫膠。

2、應用范圍

灌縫膠是適用于混凝土橋梁、房屋、水利、路面等工程中的裂縫注膠修補，以及混凝土內(nèi)部蜂窩、疏松等缺陷的修補注膠修補；玻璃鋼防腐、結(jié)構(gòu)表面涂層施工防腐工程；對混凝土構(gòu)件、磚瓦構(gòu)件所產(chǎn)生的縫隙進行灌注粘貼，達到裂縫修復的加固目的。

如果在其他的應用上，可能會導致灌縫膠不凝固，所以要注意灌縫膠的應用范圍。

3、施工問題

1）裂縫的性質(zhì)

灌縫膠只適用于0.05-1.5mm的裂縫，太大的裂縫只能起到封閉裂縫的目的，達不到加固修復的目的。不合適的使用灌縫膠，可能會導致灌縫膠不凝固。

2）裂縫的處理

最需要灌縫的裂縫，基材必須經(jīng)過仔細的處理。用鋼絲工具清除表面浮灰，用酒精或者丙酮擦拭裂縫內(nèi)側(cè)。裂縫不清理干凈，有水或者有浮灰，會導致灌縫膠不凝固。

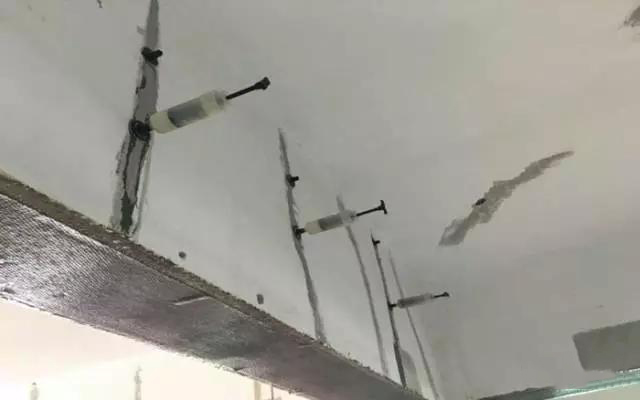

3）灌漿嘴的設置

灌漿嘴的設置間距，參考下表。在裂縫的交錯處、裂縫較寬處以及裂縫兩端都有必須設置灌漿嘴。灌漿嘴不合理的設置也會導致灌縫膠不凝固，凝固不均勻。

4）封縫的質(zhì)量直接影響灌縫膠的效果

在使用裂縫封閉膠的時候，一定要保持質(zhì)量好的封縫，封縫結(jié)束后一定進行檢測：壓縮空氣、壓縮水、試漏檢驗。

5）灌縫膠配制

灌縫膠一定按照使用說明書進行配制，準確稱量，還必須要混合均勻。

6）灌縫膠的操作期，灌縫膠的操作期，看表2。

7）灌膠操作

灌縫前，一定確保無水無油干燥狀態(tài)，在一條裂縫上的灌膠，可由一端到另一端，由淺到深，由上到下；灌膠的壓力要在0.2MPa左右，需要較低的灌膠壓力，較長的灌膠時間；在注膠時下一個膠口有膠液流出時，堵住現(xiàn)在灌注的孔，迅速的移動到下一個孔；最后一個出膠口出膠且出膠的速率保持穩(wěn)定后，再保持壓注10分鐘左右即可停止灌膠；拆除管路時，并注意防止流膠。

8）固化環(huán)境

灌膠后一定要達到膠液的固化時間，才可進行下一步工序。固化的環(huán)境溫度應該在5℃以上。

9）固化時間

固化的天數(shù)在常溫下固化2-3天即可。

新聞標題：灌縫膠為什么不凝固？可能有這12個原因
網(wǎng)頁地址：http://aaarwkj.com/hangye/jiagu/n16687.html

聲明：本網(wǎng)站發(fā)布的內(nèi)容（圖片、視頻和文字）以用戶投稿、用戶轉(zhuǎn)載內(nèi)容為主，如果涉及侵權(quán)請盡快告知，我們將會在第一時間刪除。文章觀點不代表本網(wǎng)站立場，如需處理請聯(lián)系客服。電話：028-86922220；郵箱：631063699@qq.com。內(nèi)容未經(jīng)允許不得轉(zhuǎn)載，或轉(zhuǎn)載時需注明來源： 創(chuàng)新互聯(lián)
