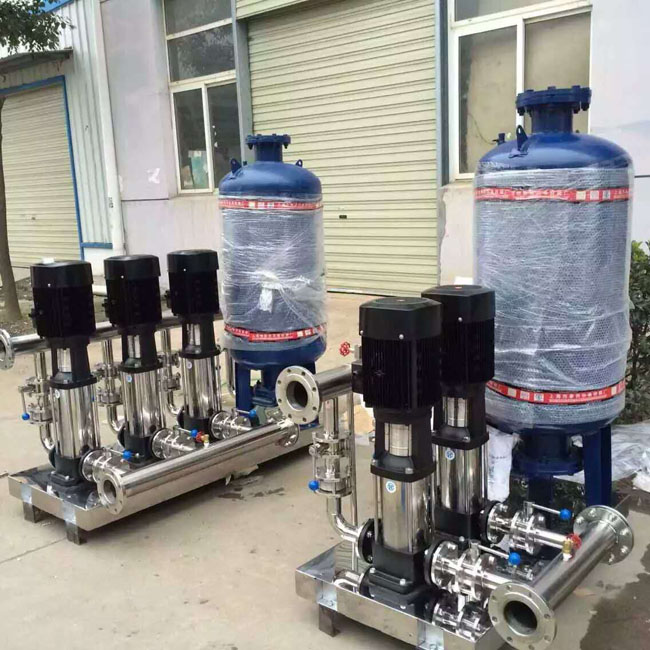

一.供水設備描述

傳統的水池供水設備?與無負壓(無吸程?)供水設備?供水方式?必須建水池或水箱，自來水全部放入水池或水箱中，再二次加供水。?不用建水池或設水箱，與自來水管道直接串接加壓供水，可充分利用自來水原有的壓力。?供水質量?純凈的自來水全部放入水池中，各種雜物極易進入水池，嚴重污染水源，被污染的以經過加壓后供給住戶飲用，嚴重影響住戶的身體健康。

純凈的自來水經過設備加壓后直接供到住戶，穩流補償器防腐處理，密封連接，水源沒有任何污染，水質好，用戶可以喝到符合衛生標準的飲用水。采用微機變頻軟啟動恒壓控制，供水壓力平衡，水壓質量好。

節水情況?水池跑、冒、滴、滲比較普普遍，另外每次清潔、清毒、都浪費大量的水資源。?全封閉結構，杜絕了跑、冒、滴、漏、滲、清洗?等浪費水資源的的現象。?節能情況?自來水過來的水全部放入水池，原有的壓力全部變?yōu)榱悖購牧汩_始重新加壓供水，能量白白浪費。一旦停電，住房就停水。這種供水方式耗能大，設備運行費用高，使用不經濟。

與自來水管道直接串接，可充分利用自來水管道原有的壓力，差多少，補多少，自來水滿足要求時設備就停止工作，節能效果極其顯著，可達50%～90%以上。在用水低峰期設備就停止工作。停電可恢復自來水常壓供水。這種供水方式耗能小，設備運行費用低，使用經濟。

安裝情況必須修水池或水箱，工程量大，施工，安裝麻煩，工期長，設備占地面積大。?不用建水池，不用安裝水箱，成套設備出廠，到現場后，用戶的自來水進水管和出水管直接與設備對接即可，安裝簡單，施工周期短。設備可以直接安裝在地下泵池中，不占地方。?投資情況?修水池或設水箱，建泵房，設備占地面積大，工程總投資大。因水質污染嚴重，需要上凈化水設備，投資增大。自來水原有的壓力不能利用，設備始終從零開始供水，耗能大，天長日久費用大。因使用水池或水箱，需要定期清洗消毒，增加了日常開支。這種供水方式，投資大，使用不經濟。

不用修水池或設水箱，工程總投資可減少60%以上。不用為該設備專門設置地方，節省土地投資。使用應該水質沒有污染，不需要安裝消毒設備，進一步節省投資。因該設備可以充分利用自來水管網的壓力，耗能小，節省日常開支，使用非常經濟。因沒有水池或水箱，節省了定期清洗消毒的費用。這種供水方式，投資小，使用經濟。

二.安裝說明：

1、裝應選擇通風良好、灰塵少、不潮濕的場地，環境濕度為-10℃-40℃。在室外應設防雨，防雷等設施。

2、為方便設備安裝、保養、設備四周應留70cm空間，人孔處應保留1.5m空間，四周地面應設排水溝。

3、選定場地后，要處理好?地基、在用砼澆注或用磚石砌筑罐體支承座。(參照設備地基圖)待基座初凝后，在吊裝罐體并放穩，隨后安裝附件，接通電源。

4、在試車前，應先關閉?供水閥，檢查各密封閥情況，不允許有泄露現象，開車后，應注意機泵轉向。當壓力表指針到上限時，機泵自動停止。打開供水閥，即可正常供水、如需定時供水，可把選擇開關扳到手動位置。

5、泵機組應經常檢查，定期保養并加注潤滑油。離心泵和止回閥如發現漏水現象，應及時緊固法蘭螺絲或更換石棉根，檢查機泵底腳螺栓不能松動，以防損壞機器。

6、電器自動控制系統，應防水、防塵、經常檢查線路絕緣情況，連接螺栓是否松動和保險絲完好等情況。?壓力表外部最好用透明材料包裹，以防損壞。

7、罐體如發現漆皮脫落，應及時涂漆保養，以延長使用壽命。

三、工作原理

1、當自來水的壓力P1低于用戶所需的設定壓力P2時，微機會自動控制變頻泵軟啟動運行，直到管道的實際壓力P=P2，微機才控制變頻泵以一恒定的轉速運行。自來水的壓力P1越高，變頻泵的轉速就越低，自來水的壓力P1越低，變頻泵的轉速就越高。當自來水的壓力P1=P2時，變頻泵就停止工作，既充分利用自來水原有的壓力，又能確保用戶所需的壓力恒定。

2、變頻泵的進水口與穩流補償器想連，微機時刻檢測穩流補償器內的壓力，通過控制真空抑制器來穩定穩流補償器和自來水進水的壓力使之不產生負壓，從而確保自來水管網的正常供水。

3、自來水停水，設備自動停機，自來水開機，停電自行恢復自來水的常壓供水。當自來水電壓里低于設定值時，微機會自動控制水泵變頻軟啟動運行，增流器內的水作為一種補償，由設備增壓、增流向用戶供水。當自來水的壓力降到某一限制時，電磁閥關閉，設備直接從增流器內取水，由設備增壓想用戶供水，使自來水管網不產生負壓。自來水的壓力越低，水泵轉速越高，反之，自來水的壓力越高、水泵轉速

越低。當自來水的壓力大于或等于社頂壓力時，變頻水泵停止工作，充分利用自來水的原有壓力，又能確保用戶用水壓力的恒定。

訂購供水設備時需要提供哪些參數

1、水泵揚程應大于實際供水高度。

2、蓄水池容量應大于每小時最大供水量，因此要明確的了解用水量是多少。

3、變頻控制柜選型應根據供水量和供水高度確定水泵的型號和臺數，然后進行選型。

4、水泵流量總和應大于實際最大供水量，以流量、揚程為準來選擇需要多大的水泵。

在客戶選擇供水設備的時候，供水流量和揚程都是比較重要的數據參數。所以，我們經常需要得到這些數據。那么如何計算出我們所需供水設備的流量和揚程呢？今天，變頻供水設備專業廠家就把計算的公式交給大家。

流量Q(m3/h)計算

Q=[(m×q)/t]×K

即：最大每小時流量(m3/h)

={【(用水人數×用水標準)】/(用水時間×1000)}×小時變化系數

K——變化系數(一般為1.5-2.5)

q——用水標準(華南一般采用300升/人.日；高級住宅采用400升/人.日)

t——用水時間(一般采用12小時/日)

m——用水人數(一般一戶按4-5人計算)

1000——升與m3/h之間的單位換算率

揚程

揚程H(m)計算

建筑層數：1，2，3，4，5，6，7，8，9...

最低水壓：15，19，23，27，31，35，39，43...每增加一層揚程增加4米

說明：建筑物所需有效供水壓力減除市政供水或外來水壓即為設備的揚程。

驗證流量

在保證計算不出錯的情況下，若計算出的流量小于自來水管道流量即計算正確。

--------------------------------------------------------------------------------

案例演示

某城市小區，共有8棟樓每棟15層，樓房標高67米，每層8戶，自來水管道壓力為0.15-0.35MPa，市政工程水管管徑為DN250。求該小區的最大供水量和揚程？

1.流量Q的確定

Q={(用水人數4×8棟×15層×8戶×小時變化數2×華南用水標準300L/人)/時間12小時}÷進率1000

Q=192m3/h，取整為Q=200m3/h

2.揚程H的確定

小區市所需水壓力H=67米，減去市政管道壓力0.15MPa=15米

最終設備所需揚程為H=67-15米=52米，取整揚程=60米

3.驗證水量是否高于市政供水量

按照GB50015-2003《國家建筑給排水設計規范》要求，生活給水管道的水流速取1.0-1.5m/s，此處去V=1.2m/s

故市政管道流量Q=πr×r×V=3.14×0.125*0.125*3600=212m3/h

由此，市政供水量大于小區所需供水量，選型合理。

上面就是計算供水設備流量以及揚程的具體公式了。
