家裝布線施工圖解

一、家庭裝修中，要涉及強電（照明、電器用電）和弱電（電視、電話、音響、網絡等）電路線埋暗線，線材很重要；

二、電線規格的選用：家庭裝修中，按國家的規定，照明、開關、插座要用2.5平方的電線，空調要用4平方的電線，熱水器要用6平方的電線。

三、水電施工的基本原則：

水電的施工原則就是，走頂不走地，頂不能走，考慮走墻，墻也不能走，才考慮走地，走頂?shù)木€在吊頂或者石膏線里面，即使出了故障，檢修也方便，損失不大，如果全部走地了，檢修就要指導地板掀起來，地面是混凝土結構，要埋線管，必然會傷害到混凝土層，甚至鋼筋。

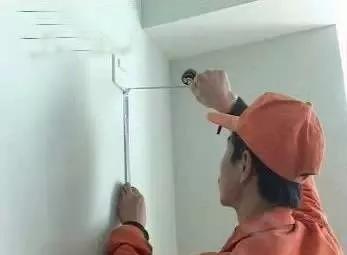

1、定位：首先要根據你對電的用途進行電路定位，比如，哪里要開關、哪里要插座、哪里要燈等電工會根據你的要求進行定位。

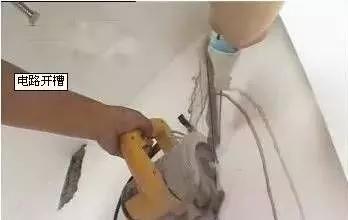

2、開槽：定位完成后，電工根據定位和電路走向，開布線槽，規范的做法，不允許在墻上開橫槽，因?yàn)闀绊憠Φ某惺芰Α?/p>

3、布線：布線一般采用線管暗埋的方式。線管轉角是有弧度的，線可以隨時更換。

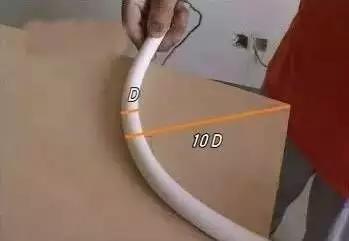

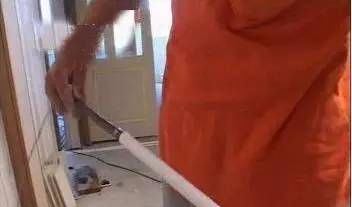

4、彎管：冷彎管要用彎管工具，弧度應該是線管直徑的10倍，這樣穿線或拆線，才能順利。

5、布線要遵循的原則

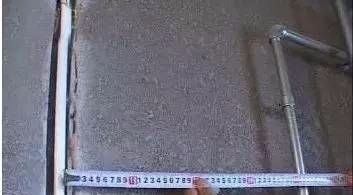

布線原則（1）如下圖：強弱電的間距要在30-50公分，因?yàn)閺?qiáng)電會干擾你的電視和電話；

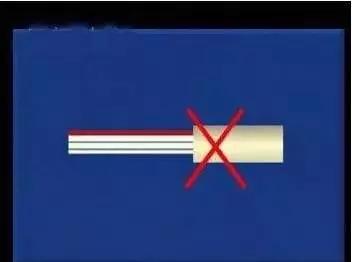

布線原則（2）如下圖：強弱電更不能同穿一根管內；

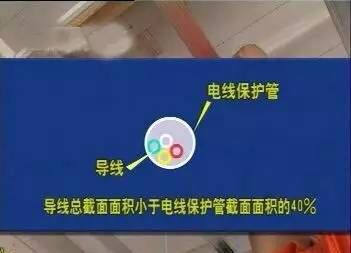

布線原則（3）如下圖：管內導線總截面面積要小于保護管截面面積的40%，比如20管內最多穿4根2.5平方的線；

布線原則（4）如下圖：長距離的線管盡量用整管；

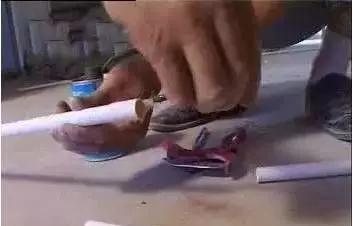

布線原則（5）如下圖：線管如果需要連接，要用接頭，接頭和管要用膠粘好；

布線原則（6）如下圖：如果有線管在地面上，應立即保護起來，防止踩裂，影響以后的檢修；

布線原則（7）如下圖：當布線長度超過15米或中間有3個彎曲時，在中間應該加裝一個接線盒，因?yàn)椴鹧b電線時，太長或彎曲多了，線從穿線管過不去；

布線原則（8）如下圖：一般情況下，電線線路要和暖氣、煤氣管道相距40公分以上；

布線原則（9）如下圖：一般情況下，空調掛機插座安裝距地2米以上；

布線原則（10）如下圖：沒有特別要求的前提下，插座安裝應該離地30公分高度；

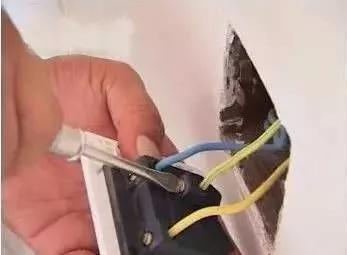

布線原則（11）如下圖：開關、插座面對面板，應該左側零線，右側火線；

布線原則（12）如下圖：家庭裝修中，電線只能并頭連接，絕對不是我們平時隨便一接就OK那么簡單；

布線原則（13）如下圖：接頭處采用按壓，必須要結實牢固；

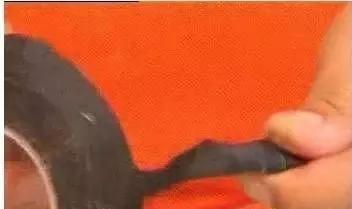

布線原則（14）如下圖：接好的線，要立即用絕緣膠布包好；

布線原則（15）如下圖：在裝修過程中，如果確定了火線、零線、地線的顏色，任何時候，顏色都不能用混了；

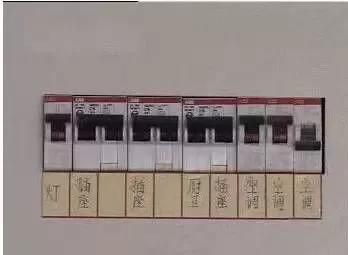

布線原則（16）如下圖：家里不同區域的照明、插座、空調、熱水器等電路都要分開布線；一旦哪部分需要斷電檢修時，不影響其他電器的正常使用；

布線原則（17）：很關鍵的在做完電路后，一定要讓施工方給你一份電路布置圖，一旦以后要檢修或墻面修整或在墻上打釘子，防止電線被打壞。

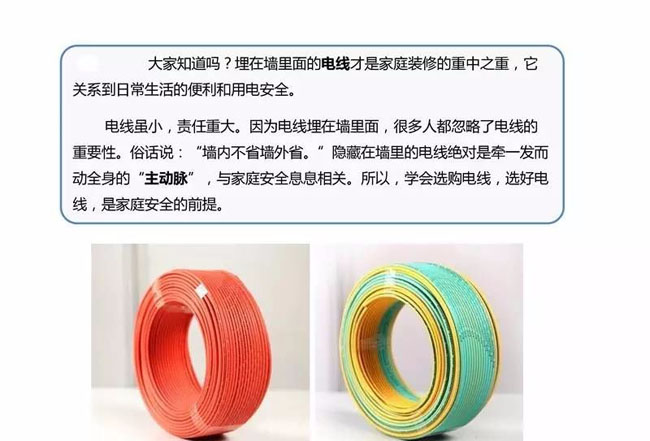

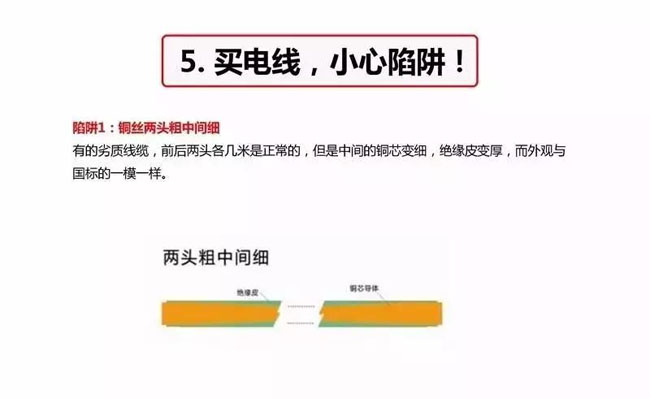

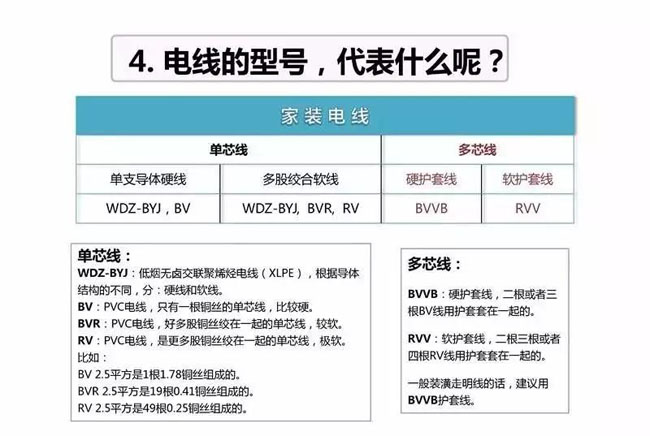

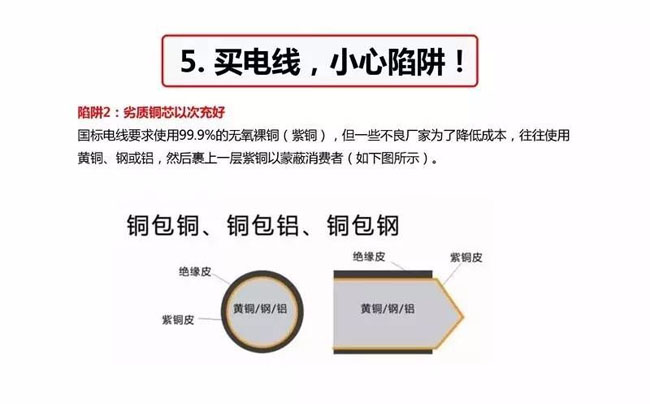

家裝電線選擇
