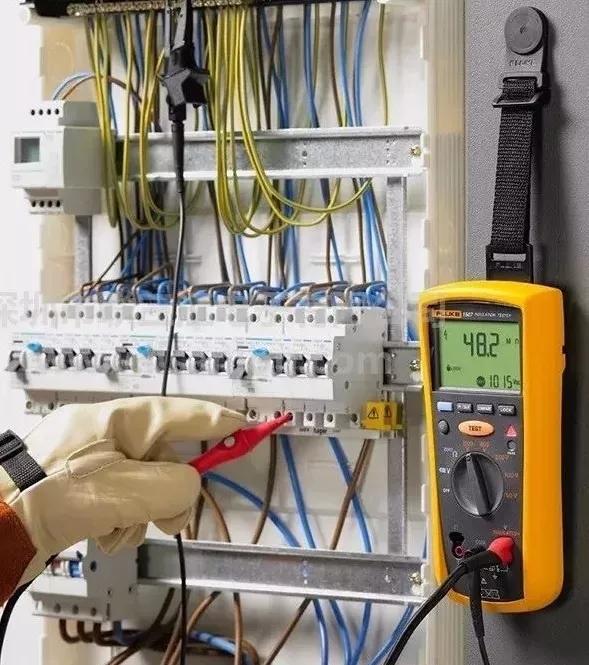

一、絕緣電阻測試儀

絕緣電阻表俗稱兆歐表，或稱搖表、高阻計、絕緣電阻測試儀等。絕緣電阻表是大量使用于電力網站和用電設備絕緣電阻的檢測儀表，電器產品的絕緣性通過絕緣電阻反映出來。

1、為什么要絕緣電阻測試？

一個電氣系統就像是管道系統，電壓好比是液體壓力，電流就是液體的流速，而電氣絕緣就好比是管壁。絕緣防止電子從導體發生漏泄――其作用的大小是用絕緣電阻表示的。有效的絕緣電阻系統具有高的電阻值，通常大于幾個兆歐（M?）。差的絕緣系統具有較低的絕緣電阻。

為了發現管道系統中的滲漏，需要對其加壓。由于在水壓高時最容易發現滲漏現象，所以不能關閉自來水來檢查滲漏。但是，可以限制可用的自來水，這樣就能夠在發現大的漏洞時不至于在周圍噴灑出太多的水。比較理想的測試是在高（但也并不是特別高）壓下提供有限的水量。這正是電氣絕緣測試儀要做的事情。

絕緣測試儀（兆歐表）會在絕緣系統上加直流電壓，并測量由此產生的電流。這樣就能夠計算并顯示絕緣的電阻值（絕緣將電流束縛在電線中的程度，或者說防止電流漏泄的程度）。

便攜式絕緣測試儀（兆歐表）一般輸出的測試電壓為50 V、100 V、250 V、500 V 或 1000 V。正像在管道系統中那樣，目的是提供一個并非是特別高的壓力（電壓）。希望發現已有的漏泄，但是并不希望對系統造成過應力而產生新的漏泄。較低的電壓用于低壓系統，例如電話、網絡或控制線路；較高的壓力用于測試電力系統絕緣。

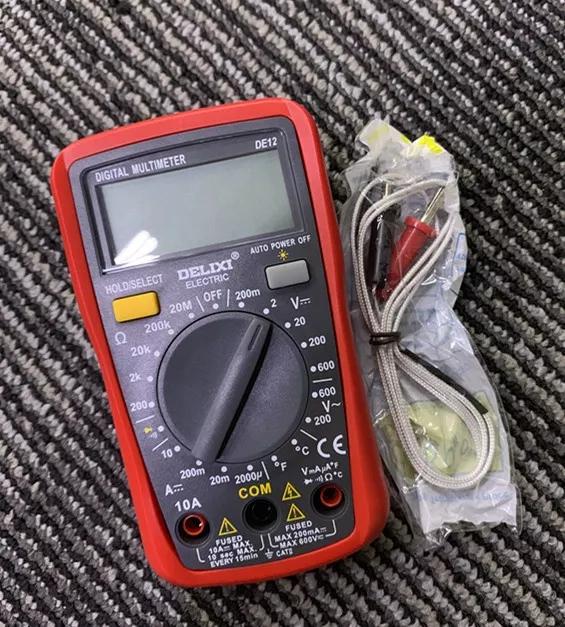

二、數字萬用表

現在，數字式測量儀表已成為主流，有取代模擬式儀表的趨勢。與模擬式儀表相比，數字式儀表靈敏度高，準確度高，顯示清晰，過載能力強，便于攜帶，使用更簡單。

能測量直流電流、直流電壓、交流電壓和電阻等，有的還可以測量功率、電感和電容等，是電工最常用的儀表之一。

1、萬用表的使用方法

（1）端鈕（或插孔）選擇要正確

紅色表筆連接線要接到紅色端鈕上（或標有“+”號插孔內），黑色表筆的連接線應接到黑色端鈕上（或接到標有“—”號插孔內），有的萬用表備有交直流2500伏的測量端鈕，使用時黑色測試棒仍接黑色端鈕（或“—”的插孔內），而紅色測試棒接到2500伏的端鈕上（或插孔內）。

（2）轉換開關位置的選擇要正確

根據測量對象將轉換開關轉到需要的位置上。如測量電流應將轉換開關轉到相應的電流檔，測量電壓轉到相應的電壓檔。有的萬用表面板上有兩個轉換開關，一個選擇測量種類，另一個選擇測量量程。使用時應先選擇測量種類，然后選擇測量量程。

（3）量程選擇要合適

根據被測量的大致范圍，將轉換開關轉至該種類的適當量程上。測量電壓或電流時，最好使指針在量程的二分之一到三分之二的范圍內，讀數較為準確。

（4）正確進行讀數

在萬用表的標度盤上有很多標度尺，它們分別適用于不同的被測對象。因此測量時，在對應的標度尺上讀數的同時，也應注意標度尺讀數和量程檔的配合，以避免差錯。

（5）歐姆檔的正確使用

①選擇合適的倍率檔：

測量電阻時，倍率檔的選擇應以使指針停留在刻度線較稀的部分為宜，指針越接近標度尺的中間，讀數越準確，越向左，刻度線越擠，讀數的準確度越差。

②調零：

測量電阻之前，應將兩根測試棒碰在一起，同時轉動“調零旋鈕”，使指針剛好指在歐姆標度尺的零位上，這一步驟稱為歐姆檔調零。每換一次歐姆檔，測量電阻之前都要重復這一步驟，從而保證測量準確性。如果指針不能調到零位，說明電池電壓不足需要更換。

③不能帶電測量電阻：

測量電阻時萬用表是由干電池供電的，被測電阻決不能帶電，以免損壞表頭。在使用歐姆檔間隙中，不要讓兩根測試棒短接，以免浪費電池。

（6）注意操作安全

①在使用萬用表時要注意，手不可觸及測試棒的金屬部分，以保證安全和測量的準確度。

②在測量較高電壓或較大電流時，不能帶電轉動轉換開關，否則有可能使開關燒壞。

③萬用表用完后最好將轉換開關轉到交流電壓高量程檔，此檔對萬用表最安全，以防下次測量時疏忽而損壞萬用表。

④當測試棒接觸被測線路前應再作一次全面的檢查，看一看各部分位置是否有誤。
