建筑水電學看圖例，必須先知道圖紙里各種樣式符號的名稱，我們通常稱之為：圖例。圖例通常設計在【設計總說明】，也有部分圖紙圖例設計在平面圖旁。建筑水電圖紙識圖必須先從圖例看起，這是最基本，也是最基礎的識圖開始。圖例里，包括了各種水與電在平面圖的設計樣式，如：開關插座、龍頭地漏等。還有圖例相對應的安裝高度尺寸，比如開關插座的安裝高度等，都可以在圖例表里找到。

下面就給大家列出最常用的水電圖紙圖例：

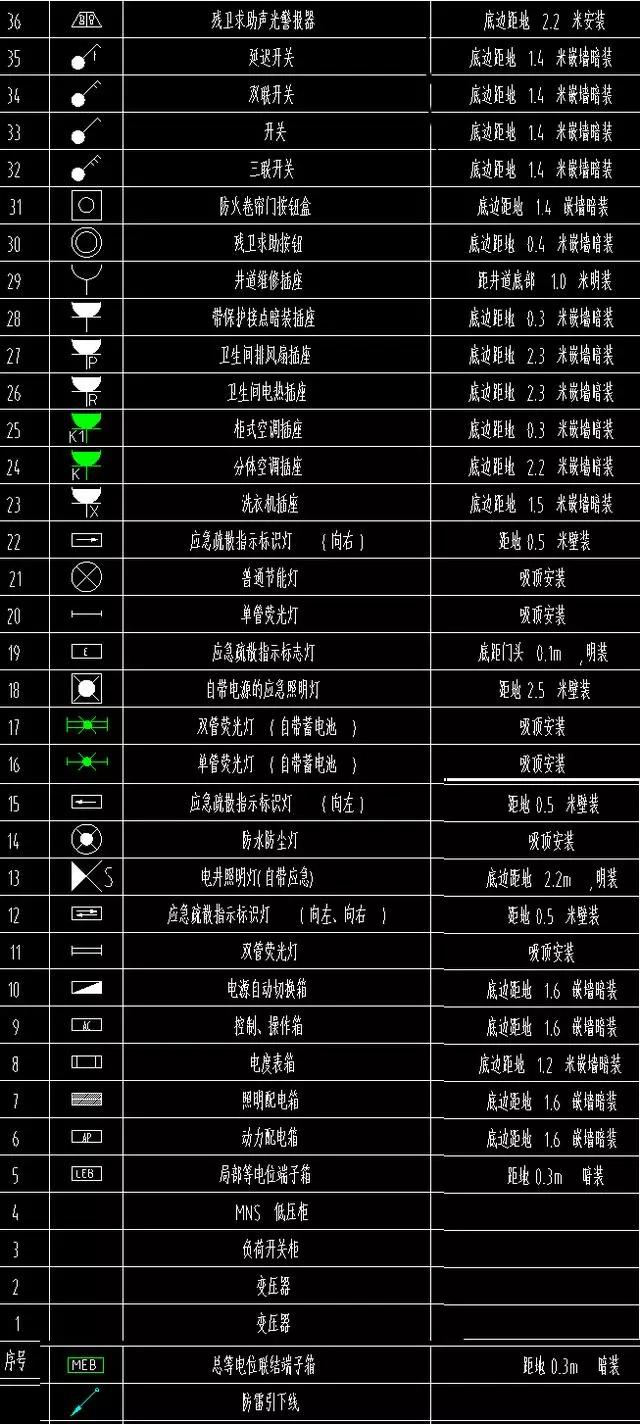

建筑電氣圖例

建筑電氣圖例中，插座的分類一般用字母來代替，比如普通插座旁多了一個字母R，則用來表示熱水器插座。上圖中，左邊圖例，右邊為相對應的安裝高度。在我微信公眾號【水電工論壇】里，很多都是從事家裝水電的，上面的開關插座高度，都可以借鑒使用。

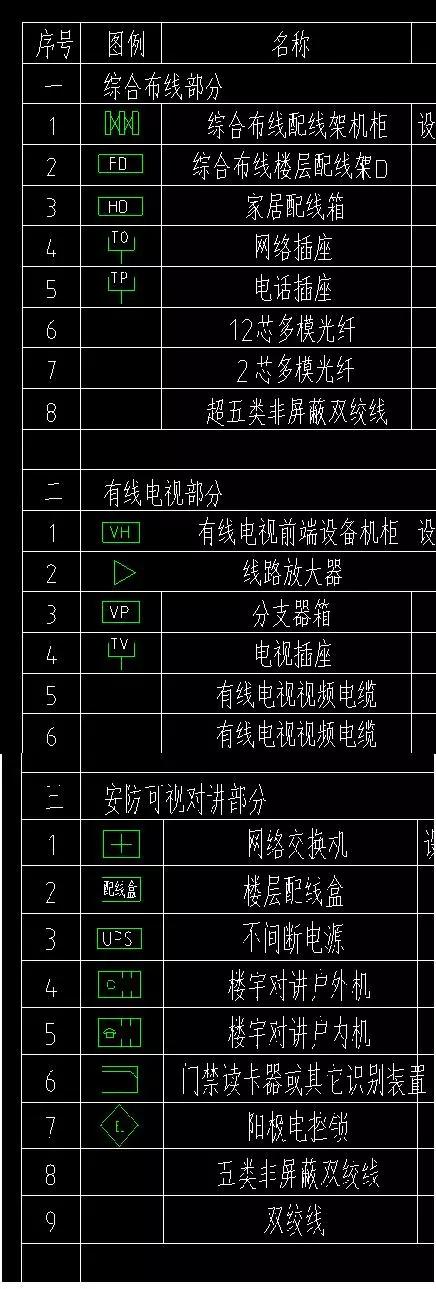

弱電圖例

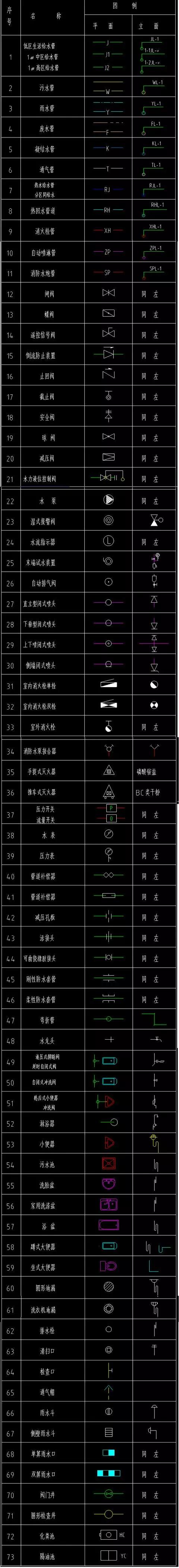

給排水圖例

電氣圖紙中那些管線及敷設

符號名稱

符號解釋

一、電線穿線管一般有

PVC PVC管

SC 焊接鋼管

KBG 扣壓式鍍鋅薄壁電線管

JDG 緊定式鍍鋅薄壁電線管

二、電氣設計施工圖中常用線路敷設方式

SR 沿鋼線槽敷設

BE 沿屋架或跨屋架敷設

CLE 沿柱或跨柱敷設

WE 沿墻面敷設

CE 沿天棚面或頂棚面敷設

ACE 在能進入人的吊頂內敷設

BC 暗敷設在梁內

CLC 暗敷設在柱內

WC 暗敷設在墻內

CC 暗敷設在頂棚內

ACC 暗敷設在不能進入的頂棚內

FC 暗敷設在地面內

SCE 吊頂內敷設,要穿金屬管

三、導線穿管表示

SC 焊接鋼管

MT 電線管

PC-PVC 塑料硬管

FPC 阻燃塑料硬管

CT 橋架

MR 金屬線槽

M 鋼索

CP 金屬軟管

PR 塑料線槽

RC 鍍鋅鋼管

四、導線敷設方式的表示

DB 直埋

TC 電纜溝

BC 暗敷在梁內

CLC 暗敷在柱內

WC 暗敷在墻內

CE 沿天棚頂敷設

CC 暗敷在天棚頂內

SCE 吊頂內敷設

F 地板及地坪下

SR 沿鋼索

BE 沿屋架，梁

WE 沿墻明敷

五、燈具安裝方式的表示

CS 鏈吊

DS 管吊

W 墻壁安裝

C 吸頂

R 嵌入

S 支架

CL 柱上

SR 沿鋼線槽

BE 沿屋架或跨屋架

CLE 沿柱或跨柱

SC 穿焊接鋼管敷設

MT 穿電線管敷設

PC 穿硬塑料管敷設

FPC 穿阻燃半硬聚氯乙烯管敷設

CT 電纜橋架敷設

MR 金屬線槽敷設

PR 塑料線槽敷設

M 用鋼索敷設

KPC 穿聚氯乙烯塑料波紋電線管敷設

CP 穿金屬軟管敷設

DB 直接埋設

TC 電纜溝敷設

六、導線敷設部位的標注

AB 沿或跨梁（屋架）敷設

BC 暗敷在梁內

AC 沿或跨柱敷設

CLC 暗敷設在柱內

WS 沿墻面敷設

WC 暗敷設在墻內

CE 沿天棚或頂板面敷設

CC 暗敷設在屋面或頂板內

SCE 吊頂內敷設

FC 地板或地面下敷設
