屋面避雷帶是建筑物上承受直接雷擊，并將強大的雷電流引入大地的一種接閃裝置，作為防雷工程的重要組成，其設計與施工至關重要。那么，屋面避雷帶怎么做才規范？本文總結以供大家參考交流。

一、設計規范

1.規范依據

屋面避雷帶設計依據GB50057《建筑物防雷設計規范》，第一、二、三類防雷建筑物的防雷措施分別依據4.2、4.3、4.4條文規定執行。

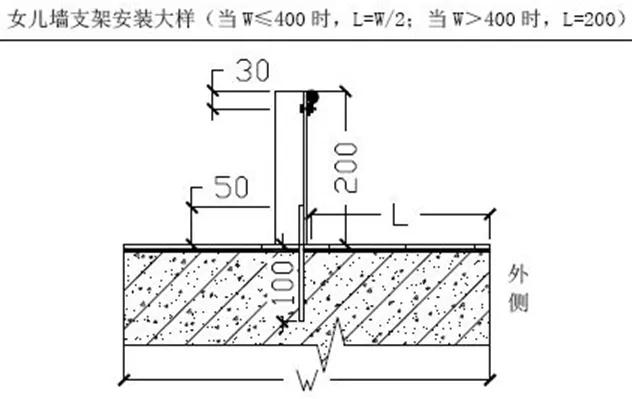

第二類防雷建筑物的高度超過45m的沿屋面周邊敷設的接閃帶應設在外墻外表面或屋檐邊垂直面上，也可設在外墻外表面或屋檐邊垂直面外，具體做法見下圖。

2.工藝要點

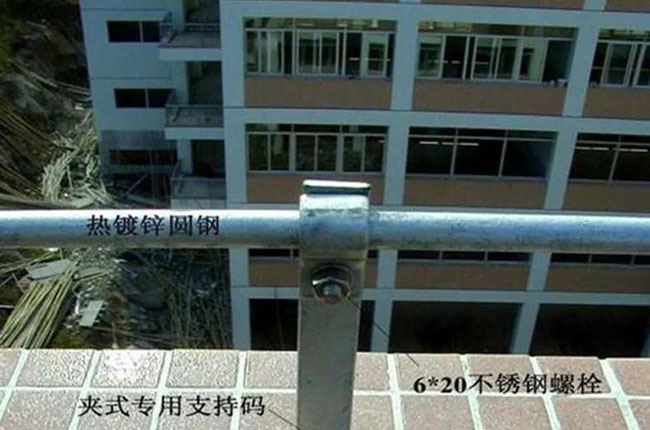

避雷帶支架在實際施工中用鍍鋅角鋼（L25*3）或鍍鋅扁鋼（-25×3）制作，可采用專用卡子或鋼絲繩夾做卡箍安裝。支架上的固定卡子上口不能與支架角鋼封閉。避雷帶應平正順直，固定點支持件間距均勻、固定可靠，每個支持件應能隨大于49N（5kg）的垂直拉力。

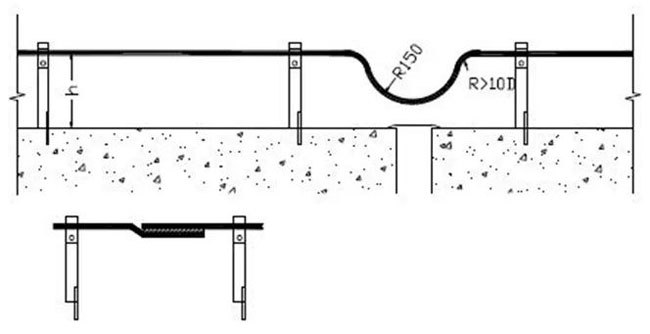

鍍鋅圓鋼避雷帶連接采用單Z字搭接（建議使用自制模具制作），搭接長度為圓鋼直徑的6倍，上下搭接。伸縮補償?shù)陌雸A面垂直或平行于天面。直線段避雷帶支架間距應均分，間距控制在0.5-1.5m，一般宜確定為1m。

避雷帶應順直、高度一致，平直度每2m檢查段偏差不得大于3/1000。

3.注意事項

1）突出屋面的金屬管道符合GB50057《建筑物防雷設計規范》的規定“沒有得到接閃器保護的屋頂孤立金屬物的尺寸沒有超過以下數值時可不要求附加的保護措施：高出屋頂平面不超過0.3m，上層表面總面積不超過1.0㎡和上層表面的長度不超過2.0m”的應與防雷裝置相連。詳見下圖保護區域描述。

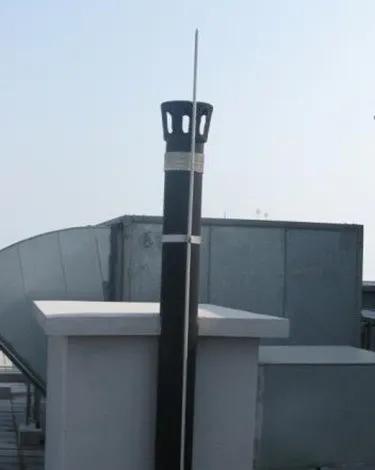

特別情況下，符合GB50057《建筑物防雷設計規范》中的金屬管道及附件需單獨設置接閃裝置。

2）符合GB50057《建筑物防雷設計規范》的規定“不處在接閃器保護范圍內的非導電性屋頂物體，當它沒有突出由接閃器形成的平面0.5m以上時，可不要求附加增設接閃器的保護措施?！狈墙饘俟艿缿?yīng)單獨設置接閃器。

3）高層建筑，一類建筑超出30m，二類建筑超出45m，三類建筑超出60m，應做防側擊雷。

高層建筑屋頂預防直擊雷宜沿屋頂周邊設避雷帶，其安裝位置略微突出屋頂外沿，如圖特殊情況處理（見圖集03D501-3P54）。

二、施工規范

屋面避雷帶施工依據GB50303《建筑電氣工程施工質量驗收規范》：

避雷針、避雷帶應位置正確，焊接固定的焊縫飽滿無遺漏，螺栓固定的應備帽等防松零件齊全，焊接部分補刷的防腐油漆完整。

避雷帶應平正順直，固定點支持件間距均勻、固定可靠，每個支持件應能大于49N（5kg）的垂直拉力。當設計無要求時，支持件間距符合本水平直線部分0.5-1.5m；彎曲部分0.3-0.5m。

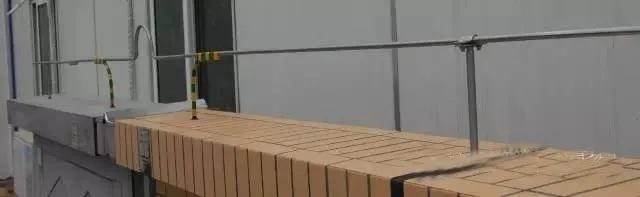

避雷帶引下線、支承架安裝應策劃設置在磁片縫或磁片中

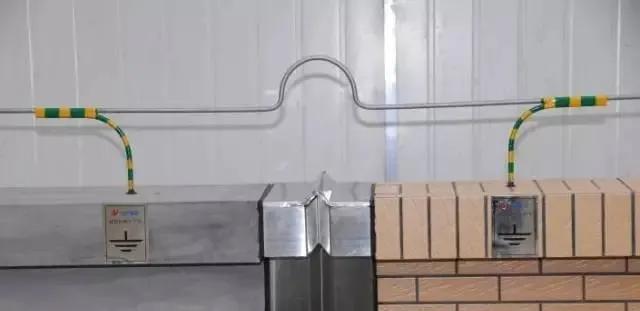

避雷帶過伸縮縫時采用“Ω”彎

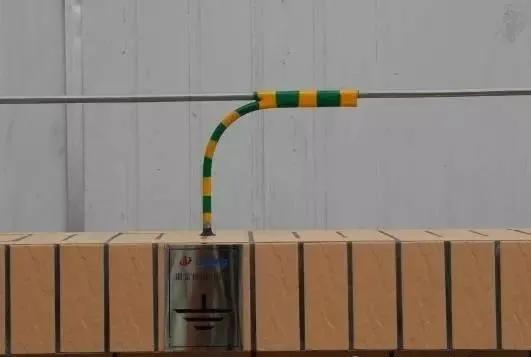

引下線刷綠/黃標識醒目，統一制作引下線標識牌

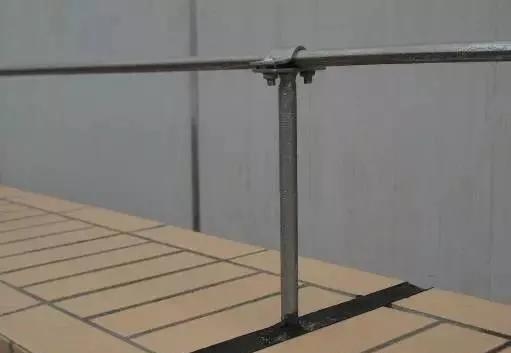

避雷帶定型化支承架

三、施工示例

本施工示例是碧桂園項目部基于工程實例，總結的避雷帶施工管控要點及工藝流程，以供施工指引，大家可參考實施。

1.避雷帶施工管控要點

1、嚴格按照防雷接地平面圖施工防雷接地引下線。

2、嚴格把控施工材料，材料滿足圖紙說明。

3、固定支架間距≤1000mm，轉角支架間距≤500mm，具體間距適當調整。

4、避雷帶（網）與引下線搭接長度滿足規范要求，焊接質量滿足要求。

5、避雷帶高出女兒墻或屋面完成面150-200mm。

2.避雷帶施工工藝流程

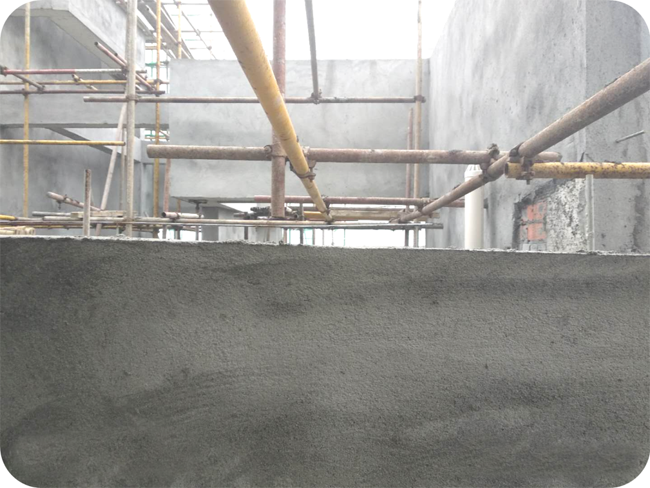

① 放線定位

1、彈線順直，無扭曲。

2、支架定位點間距均勻。

3、居中定位，開孔無崩塌。

② 支架安裝

1、定位準確，豎直無傾斜。

2、牢固無松動，高度一致。

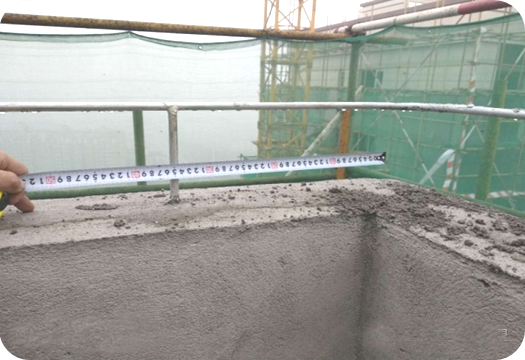

3、間距均勻，水平間距不大1000mm，垂直間距不大于1500mm，轉彎處間距為300-500mm。

③ 避雷帶安裝

1、平正順直，美觀無扭曲。

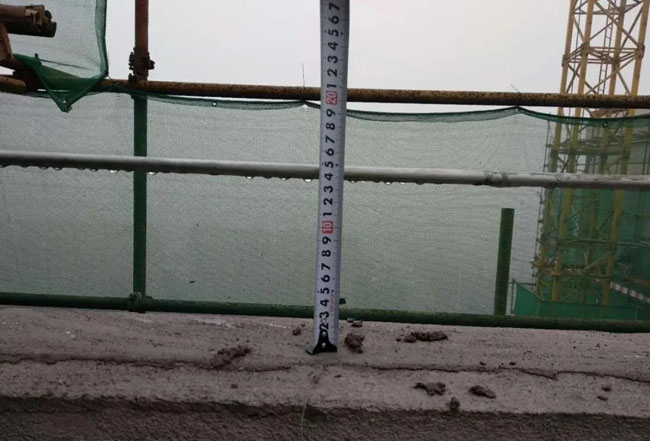

2、距建筑完成面高度一致，為150mm。

3、轉彎平滑，無尖銳菱角。

④ 引下點焊接

1、焊縫飽滿，無夾渣、咬肉、裂紋、氣孔等。

2、引下線與避雷帶搭接長度不小于6d（d鍍鋅圓鋼直徑），雙面施焊。

3、避雷帶與避雷帶搭接長度不小于6d（d鍍鋅圓鋼直徑），雙面施焊。

⑤ 焊接防銹處理

1、刷防銹漆前，焊渣藥皮處理干凈；如有銹蝕，除銹至圓鋼原色。

2、油漆須為防銹漆，顏色一般為銀色。

3、防銹漆涂刷均勻，無遺漏。

3.常見質量通病

1、材料不符合要求，用螺紋鋼替代鍍鋅圓鋼。

2、避雷帶高度不一致，彎曲不順直。

3、支架間距不一致，轉彎處間距大于500mm。

4、轉彎處形成銳角，容易尖端放電。

5、避雷帶搭接長度不夠，單面施焊，焊縫不飽滿，存在虛焊。

6、鍍鋅圓鋼銹蝕嚴重，未除銹涂刷防銹漆。
