下面從釋放回跳時間的定義、釋放回跳的產生機理、 釋放回跳的影響因素以及 減小釋放回跳時間的方法進行簡單介紹。。

釋放回跳時間的定義

動觸點在銜鐵的帶動下與常閉觸點閉臺，從第一次閉臺到完全閉合的時間是動斷觸點的閉合回跳時間。一般繼電器的釋放回跳時間大于5ms，有時達10ms以上。

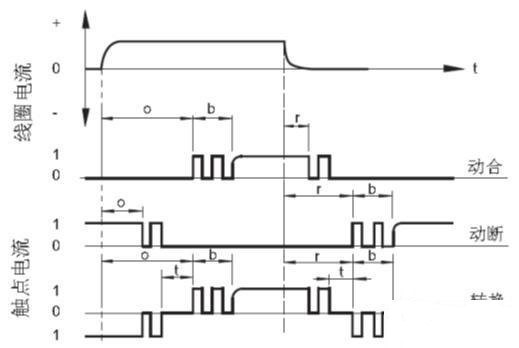

0:觸點斷開1:觸點閉合b:回跳時間

釋放回跳的產生機理

在線圈去激勵后,繼電器依靠簧片的反力來實現銜鐵的釋放和常閉觸點的閉合運動過程，這個過程中將伴隨著兩觸點的相互碰撞和銜鐵的反彈，這就是釋放回跳產生的根本。下面進行相關介紹:

1、觸點間的碰撞

觸點間的碰撞表現為頻率較高，持續時間較短。

2、銜鐵的擺動

銜鐵的擺動表現為頻率較低，持續時間較長，而且呈現明顯的衰減趨勢的回跳。由于靜合觸點接觸后, 柔性的復原簧片以銜鐵前端部位為支點形成彎曲，而導致銜鐵帶動動觸點向NO端方向運動，是以動簧片對銜鐵的反彈力形成的觸點回跳。。

典型的釋放回跳波形

影響釋放回跳的因素主要有以下幾個:

1、靜臺壓力：觸點壓力值較小的產品釋放回跳時間越長；

2、動簧片與銜鐵的間隙：在靜合壓力一定的情況下, 動簧片與銜鐵的間隙大，在觸點接觸時，動簧片的變形小，但動簧片以在銜鐵上的鉚接點為軸的顫動將變得十分明顯；

3、動簧片伸出銜鐵邊緣的長度：在靜合壓力一定的情況下，動簧片伸出銜鐵的長度越長，產生的銜鐵回跳越小，但動簧片以在銜鐵上的鉚接點為軸的顫動將變得十分明顯，

表現在繼電器具體設計上關于觸點、簧片、銜鐵等的設計在本文中不體現。

減小釋放回跳時間的方法：

不同產品結構情況下，各因素的影響程度不同，減小釋放回跳通常采用的主要途徑有：增加靜臺壓力和減小動簧銜鐵部分的重量。。
