1、總則

1. 0.1 為統一生態格網結構在工程設計及施工中的技術要求，規 范質量評定和驗收標準，制定本規程。

1. O. 2 本規程適用于生態格網結構的設計、施工、質量檢驗與評定。

1. O. 3 生態格網結構的設計、施工、質量檢驗與評定除應符合本規程外，尚應符合國家現行有關標準的規定。



2、術語和符號

2.1 術語

2. 1. 1 格網 mesh 構筑生態格網系統的主要元素，將抗腐蝕、耐磨損、高強度的 低碳熱鍍鑄鋼絲、鋁辭混合稀士合金鍍層鋼絲，包覆 PVC 或經高 抗腐處理的以上同質鋼絲，采用機械鏡合編織成的六鏡狀、六邊形 網孔的網片結構。

2. 1. 2 生態格網結構 eco-mesh structure 由格網組裝成的箱體內填充符合要求的塊體材料而形成的柔 性結構。

2. 1. 3 固濱籠 gabion 高度大于或等于 O.45m 的生態格網結構體。

2. 1. 4 加筋固濱籠 reinforced gabion 由固濱籠和加筋片組成的生態格網結構體。

2. 1. 5 綠濱墊 mattress 高度小于 O.45m 的生態格網結構體。

2. 1. 6 生態格網網袋 sack gabion 由格網卷制綁扎而成的圓筒狀結構體。

2. 1. 7 網絲 body mesh wire 編織格網主體的鋼絲。

2. 1. 8 邊絲 selvedge wire 直徑大于網絲直徑，編織或被纏繞固定在格網邊緣的鋼絲。

2. 1. 9 扎絲 lacing wire 用于綁扎生態格網結構各網片及相鄰結構體的鋼絲。

2. 1. 10 網孔 mesh size 由鋼絲通過機械餃合形成的六角形孔。

2.2 符號

av 豎向設計地震加速度代表值;

ah 一-水平向設計地震加速度代表值;

b 水面寬度;

Co 基底粘聚力;

C 防護系數; 一-粘滯系數; 一-流速分布系數;

Cs 填石穩定系數; d 斷面平均水深;

D 佼合中心線的軸線距離;

Dm 一二一填石的中值粒徑;

eo 偏心矩;

f 基礎摩擦系數;

fs 筋片抗拔穩定安全系數;

Fe 地震主動士壓力代表值;

G 墻體自重;

g 重力加速度;

H 擋土墻高度;

Hs 設計波浪高度;

Ko 抗傾覆安全系數;

K1 邊坡修正因子;

Ka 主動土壓力系數;

Km 安全系數;

Ks 抗滑移安全系數;

Lei 第i層筋片有效長度;

Loi 層筋片滑動面以內長度;

n 填石空隙率;

Pu 空固濱籠的單位重量;

q 填土表面均布荷載;

R 水力半徑;

So 粒徑安全系數;

T 網片極限抗拉強度;

Ta 設計容許抗拉強度;

V 斷面平均流速;

ao 河岸傾角;

r 土的天然重度;

rs 填石的重度;

rw 水的重度;

Φ 內摩擦角;

Φ* 格網之間的摩擦角;

θ 河岸與水平線的夾角;

θe 地震系數角;

δ 墻背與填土之間的摩擦角;

μs 筋片與士的摩擦系數;

σvi 第i層筋片上的有效法向應力;

σhi第i層水平附加荷載;

ζ 計算系數;

Ψ1 擋土墻面與垂直面夾角;

Ψ2土表面和水平面夾角。



3、材料

3.1 一般規定

3. 1. 1 生態格網材料應符合國家現行有關標準的要求或具有型 式試驗報告。

3. 1. 2 生態格網的技術參數宜符合本規程附錄 的規定。

3. 1. 3 生態格網的材料可選用有 PVC 覆層或無 PVC 覆層的經 熱鍍工藝進行抗腐處理的低碳鋼絲。鋼絲宜為熱鍍辭低碳鋼絲、 鋁辭混合稀土合金鍍層低碳鋼絲，以及經高抗腐處理的以上同質 鋼絲等。鋼絲的抗拉強度、延展性與抗腐蝕性應滿足要求。

3. 1. 4 水下、水位變動區域、海洋條件、鹽霧區域、土壤高酸性、高 堿性區域，宜使用包覆 PVC 的鋁鑄混合稀土合金鍍層低碳鋼絲。

3.2 鋼絲

3.2.1 鋼絲直徑公差應符合現行行業標準《一般用途低碳鋼絲》 YB/T 5294 的相關要求。鋼絲抗拉強度和斷裂伸長率的測試應 符合現行國家標準《金屬材料拉伸試驗第1部分:室溫試驗方》GB/T 228. 的要求，鋼絲抗拉強度應為350MPa~500MPa 斷裂伸長率不應小于12% ?？古y試應按現行國家標準《金屬材料線材第2部分:雙向扭轉試驗方法》GB/T 239.2 執行。

3.2.2 鍍辭量測試應按現行國家標準《鋼產品鍍拌層質量試驗方法》GB/T 1839 執行;高鍍缽低碳鋼絲最低鍍辭量應按現行行業 標準《鋼絲鍍層辭或辭-5% 鋁合金》YB/T 5357中A1 等級鋼絲標準執行。鋅-5%鋁混合稀土含金鍍層鋼絲和鋅-10%鋁混合稀土合金鍍層鋼絲中鍍層含量及鋁含量的測試方法應按現行國家標準 《鑄-5% 鋁-混合稀土合金鍍層鋼絲、鋼絞線》GB/T 20492 執行。鋅-5%鋁混合稀土合金鍍層鋼絲和鋅-10%鋁混合稀土合金鍍層鋼絲最低鍍層重量應按現行國家標準《鋅-5%鋁-混合稀土合金鍍層鋼絲、鋼絞線》GB/T 20492中A等級鋼絲標準執行。

3.2.3 在鍍層重量滿足要求的情況下，鍍層均勻性測試應按現行 國家標準《鍍缽鋼絲捍層硫酸銅試驗方法》GB/T 2972 執行。

3.2.4 鍍層附著力測試應按現行國家標準《金屬材料線材纏繞 試驗方法》GB/T 2976 試驗執行，附著在鋼絲上的鍍層不應開裂。

3.2.5 鋼絲鹽霧試驗應按現行國家標準《人造氣氛腐蝕試驗鹽 霧試驗》GB/T 10125 執行，鋼絲經過不低于 3000h 鹽霧型式試驗 檢驗，鋼絲質量變化率、鋼絲腐蝕率、鋼絲組成的網片質量變化率 不應大于表3.2.5 規定的數值;包覆 PVC 鋼絲經 2000h 鹽霧型式試驗，鋼絲腐蝕的滲透深度即平端深度應小于15mm。

3.3 PVC 覆層

3.3.1 PVC 護膜厚度應為 O. 4mm~0. 6mm。

3.3.2 PVC 原材料的密度應為1.30kg/m³~ 1.35kg/m³。

3.3.3 PVC 原材料的邵氏硬度應為 50~60。

3.3.4 PVC 原材料的脆化溫度的測試應按現行國家標準《硫化橡膠低溫脆性的測定單試樣法》GB/T 1682 執行，脆化溫度不應高于 9ºC

3.3.5 PVC 原材料的抗拉強度和斷裂伸長亙在的測試應按現行國 家標準《塑料拉伸性能的測定第1部分:總則》GB/T 1040.1 執行，抗拉強度不應低于 20.6MPa ，斷裂伸長率不應小于 180%

3.3.6 PVC 原材料的彈性模量包括拉伸彈性模量和彎曲彈性模量，其測試應按現行行業標準《塑料拉伸和彎曲彈性模量試驗方法》JB/T 6544 執行，彈性模量不應低于18.6MPa

3.3.7 PVC 原材料的抗磨損性能測試應按現行國家標準《塑料 滑動摩擦磨損試驗方法 ))GB 3960 執行。

3.3.8 PVC 原材料耐鹽霧性能和抗老化性應滿足以下要求: 3000h 鹽霧曝光和紫外線曝光型式試驗后， PVC 性能變化要求應控制在以下范圍:密度變化不超過6% ，邵氏硬度變化不超過25% ，抗拉強度變化不超過25% ，耐磨損性變化不超過10%。



3.4 填充材料

3.4.1 填充材料可采用天然塊石、卵石、廢舊混凝士塊或者其他特定生態功能的產品等。

3.4.2 選擇塊石、卵石或混凝土塊作為填充材料時，填料應具有耐久性好、不易碎、無風化跡象，填料的中值粒徑宜介于1.5D~ 2.0D之間，不在外表面的填料可有 15% 的超出該范圍。填充料宜 進行級配實驗分析，級配應合理，填充后生態格網結構的空隙率應 小于30%

3.4.3 選擇其他特定生態功能的產品作為填充材料時，其性能應滿足結構體的功能性要求。



4 級別劃分和設計標準

4.1 級別劃分

4. 1. 1 采用生態格網結構的防護工程級別應根據其所在工程的 等別和重要性按現行國家標準《防洪標準》GB 50201 及相關行業 標準的規定確定。

4. 1. 2 水利工程中生態格網固濱擋墻級別劃分可按現行行業標 準《水利水電工程等級劃分及洪水標準》SL 252 及《水工擋土墻設 計規范》SL 379 的相關規定執行。

4. 1. 3 城市防洪工程中，生態格網結構應按現行國家標準《堤防工程設計規范》GB 50286 及現行行業標準《城市防洪工程設計規范》CJJ 50 的規定執行。

4. 1. 4 生態格網固濱擋墻屬于新型結構形式，2級 ~4 級的擋土墻可提高一級設計，但洪水標準不提高。

4.2 設計標準

4.2.1 采用生態格網結構的防護工程，其防洪標準應按現行國家標準《堤防工程設計規范》GB 50286 及相關行業標準執行，用于水 利行業時可按現行行業標準《水工擋土墻設計規范》SL 379 與《碾 壓土石壩設計規范》SL 274 的相關規定執行。

4.2.2 生態格網固濱擋墻基本荷載組合條件下的抗滑穩定安全 系數均不應小于1.05，特殊荷載組合條件下的抗滑穩定安全系數不應小于1.00。1級 ~3 級的擋土墻，在基本荷載組合條件下，抗傾覆穩定安全系數不應小于1. 50 級水工擋土墻抗傾覆穩定安全系數不應小于1. 40; 在特殊荷載組合條件，不論擋土墻的級別，抗傾覆穩定安全系數均不應小于1.30。



5、結構分類和結構布置

5.1 一般規定

5. 1. 1 生態格網結構用于城鄉防洪、城鎮景觀、輸水、排水等工程時，在滿足防洪標準的同時應符合當?shù)爻擎?zhèn)發展規劃要求，并具有一定的前瞻性。

5. 1. 2 生態格網結構形式應根據工程所在的地形、地質、水流等條件以及所屬建筑物的總體布置、功能特點和運用要求等確定，做到因地制宜，就地取材。

5. 1. 3 生態格網結構在設計時應根據實際情況，盡可能有利于保護生態環境，親水、自然，并與周邊環境景觀相協調。

5. 1. 4 生態格網結構所用網孔大小應結合當?shù)夭牧系牧竭x取，鋼絲規格和性能應符合工程項目所在環境。

5.2 結構分類

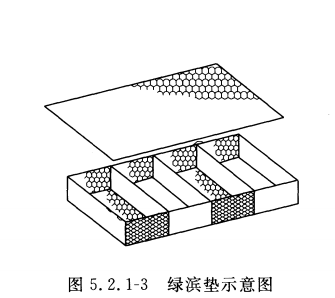

5.2.1 生態格網結構可分為固濱擋墻、加筋固濱擋墻和綠濱護坡等，相應的結構體為固濱籠(圖 5. 2. 1- 1)、加筋固濱籠(圖 5.2.1-2) 和綠濱墊(圖 5.2.1-3)

5.2.2 固濱籠和加筋固濱籠適用于河道護岸、護腳和擋土墻等。 生態格網綠濱墊適用于河岸護坡，也可用于土石壩上、下游護坡， 但應鋪設于穩定的邊坡之上。

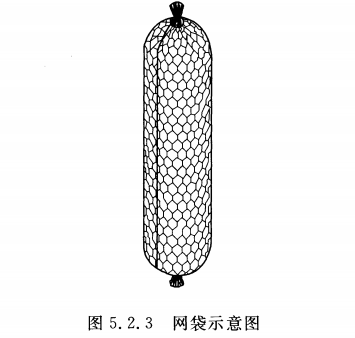

5.2.3 生態格網網袋(圖 5. 2. 3) 適用于大、中、小河流的防汛搶險、臨時圍堪、消能防沖設施等，具體尺寸可根據實際需要而定。

5.2.4 生態格網掛網適用于道路兩側落石防護，網孔大小應根據可能的落石大小選擇。

5.3 結構布置

5.3.1 用作護岸的生態格網固濱擋墻和生態格網綠濱護坡，可按所屬工程的總體要求，選用合適的平面布置形式。

5.3.2 自然邊坡小于等于1 : 1.5 時，防護形式宜選用綠濱護坡; 自然邊坡大于1 : 1.5 時，防護形式應根據實際情況選用固濱擋墻、加筋固濱擋墻或復式斷面結構。

5.3.3 采用生態格網固濱擋墻和生態格網綠濱護坡，根據工程實際情況可為單獨結構，也可為組合結構，其規格尺寸宜按本規程附錄A確定。

5.3.4 當固濱擋墻基礎位于水面以下 O. 5m~ 1. Om 時，可采用拋石或網袋做基礎平臺，然后再在基礎平臺上進行上部生態格網結構施工。



8、施工技術

8.1施工準備

8.1.1 施工準備應符合下列規定:

①生態格網綠濱墊宜作護坡或護底，按設計要求平整鋪設面，坡面或基底面應平整、密實、無雜質。

② 應核查綠濱墊、固濱籠尺寸，并準備安裝工具，網孔尺寸，網絲線徑，端絲、邊絲線徑，均應符合設計要求。

③ 固濱擋墻的基底土質及其密實度，基礎固濱籠入土深度和開挖線長度和寬度，均應符合設計要求?，F(xiàn)場遇到軟弱地基時，應按設計要求進行地基處理。

④按設計要求鋪設防滲士工膜，其施工應符合現行國家標準《堤防工程設計規范》GB 50286 的有關規定。

⑤ 按設計要求鋪設土工織物或反濾層，其施工工序、質量要求應符合現行國家標準《堤防工程設計規范》GB 50286 的有關規定。

⑥固濱籠砌體應符合下列要求: 1) 固濱籠組砌體平面位置應符合設計圖紙要求; 2) 固濱籠層與層間砌體應縱橫交錯，上下聯結，不允許出現"通縫"; 3) 每層固濱籠組均應適當擺放為"丁"字箱體; 4) 砌體外露面應平整美觀。

⑦ 固濱擋墻墻后回填土宜分層查實，應按現行國家標準《建筑地基基礎工程施工質量驗收規范》GB 50202 施工。

⑧生態格網網袋通常用作堤底護腳，整平地基，按設計要求施工。

⑨生態格網掛網通常用作路基加筋，落石防護，按設計要求施工。

⑩回填土施工應以機械攤鋪為主，人工配合為輔，松鋪土高50mm~100mm 后進行壓實，具體操作應符合以下要求:

1) 機械運行方向應平行于墻面;

2) 由中間向兩邊碾壓，先輕壓后重壓，直至規定壓實度;

3) 墻面1m 范圍內應用人工或小型沖擊機械窮擊壓實。

8.1.2 施工測量應符合以下規定:

①施工偏差指標應符合以下要求:

1) 平面位置允許偏差±40mm;

2) 高程允許偏差±30mm;

②坡面不平整度的相對高度差允許范圍為士50mm

8.1.3 機械、設備和材料準備應符合下列要求:

① 施工機械、施工工具、設備及材料的型號、規格、技術性能應根據工程施工進度和強度合理安排與調配。

② 根據工程施工進度及時組織材料進場，并事先對原材料和半成品的質量進行檢驗。

③ 進場原材料和半成品經檢驗合格后，方可使用。



8.2 產品基礎施工

8.2.1 基礎施工應符合下列規定:

①基礎施工前應根據勘測設計文件、基礎的實際情況和施工條件制定施工計劃和方案。

② 當基礎凍結后有明顯冰夾層和凍脹現象時，應在處理后方可施工。

③基礎內的不合格士、雜物等應清除，基礎范圍內的坑、槽、溝等應按填筑要求回填。

8.2.2 軟弱基礎施工應符合下列規定:

① 采用挖除軟弱層換填砂、土方法時，應按設計要求采用中粗砂或砂礫，鋪填后壓實。

② 采用拋石擠淤方法時，使用粒徑不小于300mm 的堅硬石塊。當拋石露出土面或水面時，應改用較小石塊填平壓實。



8.3 產品施工

8.3.1 生態格網固濱擋墻施工應符合下列規定:

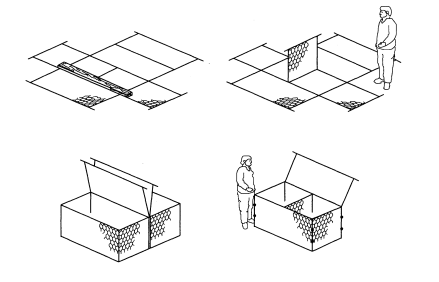

①組裝固濱籠(箱體組裝圖)，應按下列步驟執行:

1)拉直邊網片、端網片和隔片，組裝時確保所有折縫位置正確，固濱籠組應按設計圖示位置依次安置，并按設計要求定位，定位時應掛線調整平整度;



2) 間隔網與網身應成90。相交，經綁扎形成長方形或正方形固濱籠或固濱籠組，綁扎用扎絲由邊緣起連接，綁扎絲應用與網絲同材質的鋼絲，每一道綁扎應是雙股線(下圖) 并絞緊，鋼絲的末端應向里折。

②構成固濱籠的各種網片交接處綁扎，應符合下列要求:

　　1)間隔網與網身的四處交角各綁扎→道;



　　2) 間隔網與網身交接處每間隔200mm~250mm 處綁扎一道(扎絲綁扎圖)

③固濱籠組間連接綁扎，應符合下列要求:

　　1) 相鄰固濱籠組的上下四角各綁扎一道;

　　2) 相鄰固濱籠組的上下框線或折線，每間隔200mm~ 250mm 綁扎一道(圖扎絲綁扎) ;

　　3) 相鄰固濱籠組的網片結合面則每平方米綁扎處;

　　4) 在綁扎相鄰邊框線下角一道時，如下方有固濱籠組，應將下方固濱籠一并綁扎連成一體;

　　5) 各層箱連接完成后，可用長6m 以上的木桿或鐵桿順層箱邊緣臨時固定，保證箱體裝料后邊緣線順直流暢。



④箱體封蓋施工(圖箱體封蓋) 應符合下列要求：

箱體封蓋示意圖



　　1)封蓋在頂部石料砌壘平整的基礎上進行;



　　2) 先固定每端相鄰結點后再綁扎，封蓋與固濱籠邊框相交線，每間隔200mm~250mm 綁扎一道。

⑤回填時，重型壓實機械應距離固濱籠至少

⑥固濱籠綁扎方式也可采用螺旋式纏繞綁扎或采用扣件綁扎，均應符合設計要求。

⑦固濱擋墻組裝施工時，應對墻前順直度進行控制，可采用模板或者鋼管固定。



8.3.2　生態格網綠濱墊施工應符合下列要求:

① 綠濱墊組應按設計要求定位，并依次安置，定位時應掛線調整平整度。

② 拉直邊網片、端網片和隔片，組裝時確保所有折縫位置正確，相鄰綠濱墊可靠連接。

③ 間隔網與網身應成90°相交后，才可綁扎，每道綁扎應使用扎絲雙股線并絞緊。

④ 綠濱墊組的間隔網與網身間綁扎應符合下列要求:

　　1)間隔網與網身的四處交角各綁扎一道;

　　2) 間隔網與網身交接處，每間隔200mm ~ 250mm 綁扎一道。

⑤ 河床鋪設時，綠濱墊隔片應垂直于水流方向;岸坡鋪設時，隔片應平行于水流方向;陡坡鋪設時，應在距頂部網片以下2m或按工程要求打入硬木樁固定。

⑥ 施工封蓋應符合下列要求:

　　1) 面層石料應砌壘整平;

　　2) 封蓋網與網身、間隔網間相交邊框線，每間隔200mm~ 250mm綁扎一道。

⑦ 壩下游護坦及水流能直沖位置的綠濱墊施工時，應在綠濱墊的底網片與頂網片之間垂直安裝支撐鋼筋。

⑧ 綠濱墊綁扎方式宜采用螺旋式纏繞綁扎或采用扣件綁扎，并應符合設計要求。

⑨綠濱墊護坡施工時，應對坡面頂部順直度進行控制，可采用模板或者鋼管固定。

⑩ 寒區采用冰上沉排施工綠濱墊時應在岸坡頂部設置固定設施，并應復核冰面承載能力、固定設施抗拉強度和穩定性。



8.3.3　生態格網加筋固濱擋墻施工應符合下列要求:

① 安放加筋固濱籠的地基應進行開挖或回填壓實處理，處理地基時，要將表面推平，鏟掉松散物質及植被。

② 放在平坦、堅硬的平面上，保證所有網片位置擺放正確，所有邊的頂端排列整齊。

③ 拉筋帶鋪設時底面填料應碾壓密實、平整，要求將筋帶拉直、拉緊，平鋪不重疊，無卷曲、不扭結或皺槽，與擋墻面垂直，尾部成均勻輻射形狀。與墻面連接要牢靠，不得有硬質、尖銳棱角的填料直接接觸。

④ 墻面外轉角處兩側相鄰個固濱籠上增設拉筋帶，增加結構穩定。



8.3.4　生態格網掛網施工應符合下列要求:

① 鋪設掛網應符合下列要求:

　　1)生態格網掛網由坡肩沿著坡面向下展開，其尺度和裝設位置應符合設計圖規定;

　　2) 鋪搭接重疊長度應大于100mm ，并在1300mm X 1300mm 范圍內錨固;

　　3) 邊界用主錨釘錨固，錨釘位置可視現場地形調整。

② 生態格網掛網施工應符合下列要求:

　　1)鋪設掛網前應清理、平整斜坡面;

　　2) 掛網頂部應固定在地面上，邊緣需要折疊0.3m~0.5m;

　　3) 掛網在斜坡上鋪好后，可使用同材質的鋼絲將相鄰掛網沿水平和垂直方向連接。

③ 掛網沿斜坡往下鋪設的同時，鉆錨釘孔安裝錨釘固定掛網。

⑤ 掛網的末端應與最低一排錨釘連接，并埋在隔離欄外。



8.3.5　生態格網網袋施工應符合下列要求:

① 生態格網網袋裝配應按下列步驟執行:

　　1) 網袋和地基之間可按設計要求采用合適的隔離方法(士工織物、排水設施等) ;

　　2) 將網片卷成圓柱狀，并在鑲邊處搭接。拉緊橫向鋼絲使鑲邊固定。再使用鋼絲將邊絲牢固綁扎?？v向綁扎后，再綁扎圓柱體的一端，拉緊網袋底部鋼絲的兩端，并在自身上纏繞、扭結，注意避免損傷鋼絲鍍層。網袋的另一端開口，用以填充石料。

② 網袋可單個擺放，也可綁扎擺放。提升網袋時，起吊位置應選擇在重疊的邊絲處。

③ 網袋水下施工應符合下列要求:

　　1) 網袋尺寸和質量符合設計要求，拋投時宜選在枯水期;

　　2) 拋填前，應測量拋填區的水深、流速、斷面形狀等基本情況，必要時應通過試驗掌握拋石位移規律;

　　3) 拋填時應從最低控制險情的部位拋起，依次展開;

　　4) 船上拋石應準確定位，自下而上逐層拋填，并及時探測水下拋石坡度、厚度;

　　5) 拋填完后，用石塊將網袋間不嚴密處拋填補齊。



8.4　填料施工

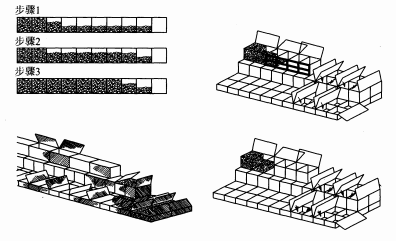

8.4.1填料施工時，應同時均勻地向同層的多個箱體內投料，不應向單格箱體內一次性投滿，填充材料頂面宜高出結構體30mm~ 50mm ，且應密實(下圖)。封蓋應一次性完成并用同材質的扎絲或扣件連接。

8.4.2　填料施工中，箱體應平放，并將每層投料厚度控制在300mm 以下，用小碎石進行密實，調整箱體外形。外側的填充石料，表面應人工或機械砌壘整平，石料間應相互搭接。

8.4.3　固濱籠應用填料填滿，不在外表面的石料尺寸允許有15% 的偏差。

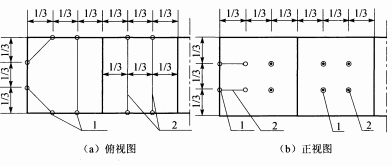

8.4.4　箱格填料時，內部連接加強鋼絲應按下列要求綁扎(下圖):

1 綁扎位置;2 與扎絲網材質的內部連接加強鋼絲

a 1m高的固濱籠單元，應在1/3和2/3高度處綁扎。

b 0.5m高的單元應在1/2高度處綁扎。

c 水平方向應保證每一個單元格至少有組加強鋼絲。

d 內連加強鋼絲應連接格室的外露面及其對面。



8.4.5　網袋填充石料應符合下列要求:

① 石料尺寸宜為80mm~250mm，其中60%的石料尺寸宜100mm~200mm

② 石料應從網袋開口處放入，石料填好后，應拉緊端口鋼絲并絞緊，形成網袋。

③ 填石料時應防止損壞鍍層，必要時可用于工操作減小石料間空隙。

8.4.6　在施工之前應在結構護面與回填料的界面上鋪設土工織物，在頂部和底部織物都應超出邊界不少于0.3m



9、質量檢驗與評定

9.1 單元工程項目劃分

9. 1. 1 進行工程質量檢驗與評定時，應對單元工程項目進行劃分。

9. 1. 2 生態格網結構單元工程項日劃分應符合現行行業標準《水利水電工程施工質量檢驗與評定規程師 176 的規定，并結合工程實際、結構特點、施工部署和施工合同的要求進行。劃分結果應有利于保證施工質量以及施工質量管理。

9.2 結構施工質量檢驗

9.2.1生態格網鋼絲應符合下列規定：

1、生態格網鋼絲應采用低碳鋼絲，鋼絲材質應符合現行國家標準《碳素結構鋼))GBjT 700的規定。鋼絲的抗拉強度、伸長率、鋼絲鍍層重量等指標應符合本規程第 3.2.1和第 3.2.2 條的要求。

2、生態格網網片的網日應均勻，不應扭曲變形。

3、鋼絲原材經鹽霧型式試驗后，鋼絲質量變化率、腐蝕率、網 片質量變化率應符合本規程第 3.2.5 條的要求。

4、鋼絲的外包 PVC 標準試件的初始性能和其經過鹽霧和老 化型式試驗后性能的相應指標應符合本規程第 3.3 節的規定。

9.2.2 填充材料應符合下列規定:

1 填充固濱籠的石料規格質量，應符合設計要求或本規程第 3.4 節的規定。

2 應同時均勻地向同層的多個箱格內投料，不應向單格固濱 籠一次性投滿，填充石料頂面宜高出固濱籠 30mm~50mm ，且應密實。一次性封蓋并用同材質的扎絲或扣件連接。

3 填料施工中，要求箱體平放，應控制每層投料厚度在 300mm 以下，并用小碎石進行密實，調整箱體外形。外側的填充 石料，表面應人工或機械砌壘整平，石料間相互搭接。

9.2.3 抽樣檢測應按下列規定執行:

1 填充料質量應符合本規程第 8. 節的規定，并且按照每 400 ~600m3 取一組試樣檢測。

2 生態格網所用鋼絲的檢測，應檢測未編織前的原材鋼絲， 鋼絲直徑、鍍層含量、延伸率、抗拉強度指標應符合本規程第 3. 2 節的規定;鋼絲質量變化率、腐蝕率、網片質量變化率等耐腐蝕性能指標應符合本規程第 3.2.5 條的規定，應由廠商提供 3000h 霧試驗的型式試驗報告。

3 PVC 的檢測應檢測生態格網供應廠商提供的 PVC 標準 試件，其密度、邵氏硬度、脆化溫度、抗拉強度、斷裂伸長率、彈性模量等指標應符合本規程 3.3節的規定;平端深度指標應符合本規程第 3.2 節的規定，應由廠商提供 2000h 鹽霧試驗的型式試 驗報告;耐鹽霧和抗老化性能應符合本規程第 3.2 節的規定，應由 廠商提供 3000h 鹽霧試驗的型式試驗報告。

9.2.4 綠濱墊應符合下列規定:

1 填充石料質量應符合本規程第 3.4 節的要求，填充料頂面 宜高出綠濱墊 30mm~50mm ，且應填充密實。

2 綠濱墊的擺放或平鋪應符合設計要求。

3 綠濱墊施工前，應放樣立標，拉線擺放。
