創新互聯服務器托管就來分享一下今日idc行業資訊：數據中心機房供電需求有哪些？供配電系統如何布置？(idc行業資訊)，以下是內容詳情：

數據中心機房供配電系統是一個交叉的系統，涉及到市電供電、防雷接地、防靜電、UPS不間斷供電、柴油發電機等，每個系統互相交叉，互有影響，這就使我們在布置時必須考慮多方面的因素，機房的供配電系統就是這基礎工程的心臟和大動脈，供配電系統的穩定，能夠保障其它系統發揮作用和核心業務正常運行，下面了解一下機房供電需求及系統的布置方案。

數據中心典型高壓供電架構

《數據中心設計規范》（GB50174—2017）規定：A級數據中心應由雙重電源供電，并應設置備用電源。備用電源宜采用獨立于正常電源的柴油發電機組，也可采用供電網絡中獨立于正常電源的專用饋電線路。當正常電源發生故障時，備用電源應能承擔數據中心正常運行所需要的用電負荷。

當前，國內數據中心無論機房外部市電電壓等級為多少，機房內部的高壓配電系統基本以2N架構的10KV系統為主，且隨著信息技術的發展，數據中心容量規模也越來越大，大型數據中心基本配置高壓柴油發電機作為備用電源。其中典型架構如圖1所示。

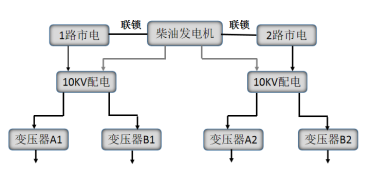

圖1 供配電系統典型架構

在上述供配電系統架構中，為避免日常狀態下備用電源啟用對電網的影響，通常對市電電源與備用柴油發電電源進行邏輯與機械互鎖的設計，形成“2N+1”的兩路市電主用電源與柴油發電機系統備用電源供電架構，此架構的穩定性、可用性較高，在當前數據中心建設中廣泛使用。

數據中心機房供配電系統需求分析

隨著數據中心的要求也不斷提高，信息設備功能越來越強，功率密度越來越高。數據中心設備機柜用電負荷由以前的2kVA/臺，提高到3kVA/臺、4kVA/臺，甚至更高。機房單位面積的平均用電負荷也由1kVA每平方，提高到1.5kVA每平方、2kVA每平方，甚至更高，數據中心用電負荷的統計應分為兩個層次，即：UPS 供電系統負荷(輸出)和市電供電系統負荷。

市電供電系統負荷(輸出)的統計主要包括：UPS 供電系統(輸入)、機房精密空調系統、機房照明及建筑電氣設備等。UPS供電系統負荷(輸入)=供電負荷+充電負荷。機房精密空調系統負荷=N臺主用空調機組額定負荷容量×負荷率。

UPS供電系統負荷(輸出)的統計主要包括：計算機設備、服務器、存儲、網絡設備、小型機等，在負荷設備明確時，按設備數據統計，具體負荷設備不明確時，按設備機柜平均負荷統計。設備機柜數量也不明確時，可按機房面積平均負荷估計。

數據中心機房供配電系統的布置

數據中心機房供配電系統主要設備有：UPS、電池、配電柜和柴油發電機等。這些設備單位占地面積、重量大，對于這些設備的擺放位置既要考慮功能上的需求，又要考慮空間和承重的需要，還要考慮對外界的危害。 數據中心機房供電系統應有獨立的配電間、變配電所，UPS 電源機房應靠近設備機房(負荷中心)布置，這樣能保證從UPS輸出到用電設備之間的壓降和損耗盡可能的小。

UPS 電源主機、配電柜與蓄電池組是否需要分隔，按照數據中心等級的要求決定，另外還需要考慮到UPS屬于大型設備，重量比較大，噪聲大，需要擺放在一個承重比較好，并且不影響辦公和休息環境的地方。配電柜位置的選擇，主要考慮功能上的需求，配電柜應在滿足功能分區的基礎上，盡可能靠近供電負載。發電機房宜設置在地面一層，當發電機房設置于地下層時，應特別注意進、出風通道能否滿足要求，應注意發電機組儲油裝置(日用油箱、儲油罐)的消防要求。 變配電所、發電機房、UPS 電源機房均應留有足夠的面積，可與設備機房同步發展，應對設備機房面積擴展或設備機房功率密度上升引起的供電需求。于非專門設計用于數據中心的建筑，應注意其是否滿足設備安裝和線路敷設的要求，包括樓面荷載、凈高、抗震等級、耐火等級等方面。

柴油發電帶載測試出現的問題

數據中心柴油發電機帶載測試時，存在重要業務機房的供電安全問題，這一直是運維人員頭頂懸著的“一把劍”。筆者認為，這是供配電架構、市電與柴油發電機切換邏輯、不間斷電源蓄電池后備保障時長等因素決定的。

《數據中心設計規范》（GB50174—2017）規定，2N系統的兩路市電與柴油發電機為主備關系，一般市電與柴油發電機的邏輯關系為當兩路市電都停電時，柴油發電機啟動對后端負載進行供電保障。因控制邏輯判斷、信號接收、斷路器分合閘動作等時延因素，在市電切換柴油發電機的過程中，存在幾十秒甚至數分鐘的時間差。在某數據中心實測，10KV高壓ATS切換系統市電停電切換至柴油發電機供電用時約19秒；市電來電恢復，柴油發電機切換至市電用時約16秒。在市電與柴油發電機相互切換的停電過程中，負載業務的供電由交流或直流不間斷電源的后備蓄電池進行保障?！稊?shù)據中心設計規范》（GB50174—2017）規定，當以柴油發電機為后備電源時，A級數據中心蓄電池最少備用時間為15分鐘。理論上不間斷電源蓄電池的后備保障時長，足以保障市電與柴油發電機的切換時間。

眾所周知，蓄電池是通過內部化學反應的方式進行充放電，其為一個極不穩定的故障點。在筆者多年的電源維護工作經歷中，曾遇到過上個月剛做完全蓄電池容量測試且數據顯示電池組放電性能良好，次月在柴油發電機帶載應急演練市電、柴油發電機切換過程中，部分電池組中因個別單體電池故障，影響后端業務供電正常的情況。個人認為此種情況并非個例，特別是在蓄電池組接近報廢年限的不間斷供電系統中，問題尤為突出。因此，數據中心機房柴油發電機帶負載運行給運維人員帶來的壓力可想而知。

通常的解決方案

為避免上述情況的發生，目前國內通常的做法是在數據中心建設初期，配置一套假負載裝置，以供后期運維油機帶載測試。此方法對小型數據中心而言比較適用，但大中型數據中心容量較大，一般都配置10多臺甚至數十臺高功率柴油發電機進行并機，以滿足后端負載供電；而假負載裝置的容量一般僅能滿足單臺油機滿負載帶載測試，無法滿足柴油發電機整個并機系統的滿負載測試，因而達不到測試要求。此外，與真實負載存在變化與波動相比，假負載的電能性質及負載容量比較穩定，因此，假負載帶載測試無法真實測試數據中心柴油發電系統是否滿足供電要求。

總結：

數據中心供配電系統是數據中心最重要的基礎設施，應在數據中心建設初期予以統籌考慮和全面規劃，并根據數據中心對供電可靠性的要求，在供電電源選擇、供配電系統布置、供配電系統結構和形式等方面采取相應的技術措施。同時，還應充分運用成熟有效的節能措施，降低供配電系統的損耗。若數據中心中存在不同等級的功能區域，在供配電系統設計中也應區別對待，以減少不必要的建設投資和運營成本。
