1、實驗拓撲

創新互聯主營昭化網站建設的網絡公司,主營網站建設方案,成都App定制開發,昭化h5微信小程序開發搭建,昭化網站營銷推廣歡迎昭化等地區企業咨詢

Hot Standby Router Protocol

兩臺路由器之間虛擬出一個網關，一臺為active路由器，另一臺為standby路由器，當active路由器down后，standby路由器10s內收到不hello信息，就取代active路由器。

2、基礎配置

R1配置

interface Serial0/0

 ip address 12.1.1.1 255.255.255.0

interface Serial0/1

 ip address 13.1.1.1 255.255.255.0

interface Serial0/2

 ip address 15.1.1.1 255.255.255.0

router ospf 110

 router-id 1.1.1.1

 log-adjacency-changes

 network 12.1.1.0 0.0.0.255 area 0

 network 13.1.1.0 0.0.0.255 area 0

 network 15.1.1.0 0.0.0.255 area 0

R2配置

interface Serial0/0

 ip address 12.1.1.2 255.255.255.0

interface FastEthernet1/0

 ip address 100.1.1.2 255.255.255.0

router ospf 110

 router-id 2.2.2.2

 network 12.1.1.0 0.0.0.255 area 0

 network 100.1.1.0 0.0.0.255 area 0

R3配置

interface Serial0/1

 ip address 13.1.1.3 255.255.255.0

interface FastEthernet1/0

 ip address 100.1.1.3 255.255.255.0

router ospf 110

 router-id 3.3.3.3

 network 13.1.1.0 0.0.0.255 area 0

 network 100.1.1.0 0.0.0.255 area 0

R4配置

no ip routing

interface FastEthernet1/0

 ip address 100.1.1.4 255.255.255.0

ip default-gateway 100.1.1.254

R5配置

interface Serial0/2

 ip address 15.1.1.5 255.255.255.0

router ospf 110

 router-id 5.5.5.5

 network 15.1.1.0 0.0.0.255 area 0

3、配置HSRP

R2配置

interface FastEthernet1/0

 standby 1 ip 100.1.1.254

 standby 1 priority 105

 standby 1 preempt

 standby 1 track Serial0/0

R3配置

interface FastEthernet1/0

 standby 1 ip 100.1.1.254

 standby 1 preempt

 standby 1 track Serial0/1

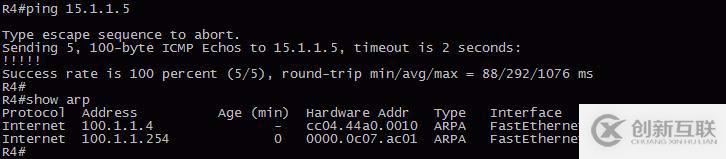

3、測試HSRP

由于R2的優先級高于R3，所以此時R2位Active路由器，R3位Standby路由器。

虛擬網關IP對應的MAC地址格式為

0000.0c    07.ac    01

OUI        HSRP    HSRP組

此后無論是R2的f1/0或s0/0關閉之后，R3都會轉為active路由器，當f1/0或s0/0恢復后，由于配置了搶占，R2重新成為active路由器。

這種情況下，都只有一臺路由器在轉發數據，為了更好的利用這兩臺路由器，我們可以配置兩組HSRP。一組默認網關為R2，另一種默認網關為R3，這樣就可以實現負載均衡的效果了。
