鋼筋圖紙上表示有幾種：

1.梁（主、次梁、地梁、圈梁）。

2.柱（受力柱、構造柱）。

3.板（單向板、雙向板），一般單向板我們很少接觸。

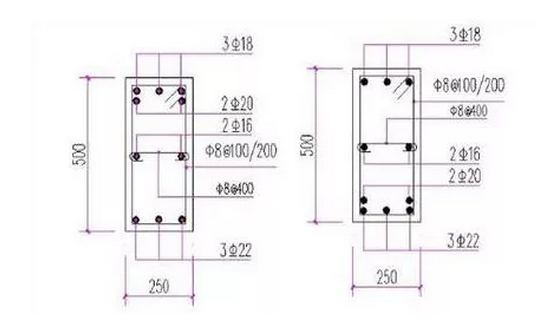

一、梁的表示方法

1.梁上主筋和梁下部筋的表示：

1)3Ф22;3Ф20表示上部鋼筋為3Ф22，下部鋼筋為3Ф20。

2）2Ф12；3Ф18 表示上部鋼筋為2Ф12，下部鋼筋為3Ф18。

3)4Ф25;4Ф25 表示上部鋼筋為4Ф25，下部鋼筋為4Ф25。

4)3Ф25;5Ф25 表示上部鋼筋為3Ф25，下部鋼筋為5Ф25。

2.梁上部鋼筋表示方法（標在梁上支座處）：

1）2Ф20 表示兩根Ф20的鋼筋，通長布置，用于雙支箍。

2）2Ф22+（4Ф12）表示2Ф22為通長，4Ф12架立筋，用于四肢箍。

3）6Ф25 4/2表示上部鋼筋上排為4Ф25，下排為2Ф25。

4)2Ф22+2Ф22表示只有一排鋼筋，兩根在角部，兩根在中部，均勻布置。

3.梁腰中鋼筋表示方法：

1）G2Ф12表示梁兩側的構造鋼筋，每側一根Ф12。

2）G4Ф14表示梁兩側的構造鋼筋，每側兩根Ф14。

3）N2Ф22表示梁兩側的抗扭鋼筋，每側一根Ф22。

4）N4Ф18表示梁兩側的抗扭鋼筋，每側兩根Ф18。

4.梁下部鋼筋表示方法（標在梁的下部）：

1）4Ф25表示只有一排主筋（即受力筋），4Ф25全部伸入支座內。

2）6Ф25 2/4表示有兩排鋼筋，上排為2Ф25，下排為4Ф25，全部伸入支座。

3）6Ф25（-2）/4表示有兩排鋼筋，上排為2Ф25，不伸入支座，下排為4Ф25，全部伸入支座。

4）2Ф25+3Ф22（-3）/5Ф25表示有兩排鋼筋，上排為5根，2Ф25，伸入支座，3Ф22，不伸入支座，下排為5Ф25，通長布置，全部伸入支座。

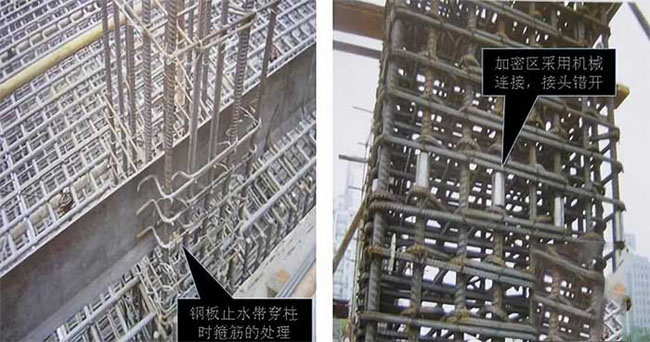

二、箍筋的表示方法

1.Ф10@100/200（2）表示箍筋為Ф10，加密區間為100，非加密區間為200，全為雙支箍。

2.Ф10@100/200（4）表示箍筋為Ф10，加密區間為100，非加密區間為200，全為四支箍。

3.Ф8@100（2）表示箍筋為Ф8，全為雙支箍。

4.Ф8@100（4）/150（2）表示箍筋為Ф8，加密區間為100，且全部用于四肢箍，非加密區間為200，且全部用于雙支箍。

三、常用構件代號（部分）

板：B 屋架：WJ

屋面板：WB 框架：KJ

樓梯板：TB 鋼架：GJ

蓋板或溝蓋板：GB 支架：ZJ

墻板：QB 柱：Z

梁：L 框架柱：KZ

框架梁：KL 基礎：J

屋面梁：WL 樁：ZH

吊車梁：DL 梯：T

圈梁：QL 雨篷：YP

過梁：GL 陽臺：YT

連系梁：LL 預埋件：M-

基礎梁：JL 鋼筋網：W

樓梯梁：TL 鋼筋骨架：G
