?運行中的電壓互感器不允許開路

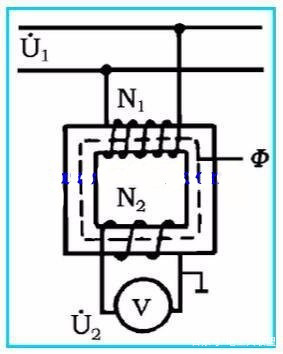

電壓互感器就是一個小功率的電源變壓器，其阻抗較大，初級電流隨次級電流的增加而增加。變壓器額定功率有限，不能短路大家都知道的。電流互感器阻抗很小， 初級通過的是被測量電流，其大小與次級電流無關，而次級是工作在近于短路狀態(實際不接儀表時可以將次級短接)， 這樣初、次級的磁通相互平衡，互感器上電壓很低。當電流互感器次級開路時，這時如果初級通過較大的電流，鐵芯會產生很強的交變磁通,在次級產生很高的電壓，這個電壓不僅對人身、設備安全造成威脅，而且會擊穿互感器本身的絕緣，造成互感器損壞。所以電流互感器次級不允許開路運行。

電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。

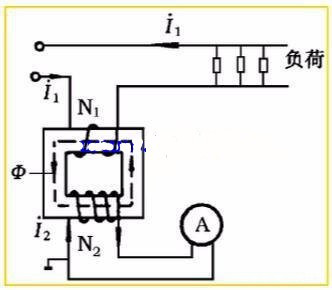

電流互感器在正常運行時，二次電流產生的磁通勢對一次電流產生的磁通勢起去磁作用，勵磁電流甚小，鐵芯中的總磁通很小，二次繞組的感應電動勢不超過幾十伏。如果二次側開路， 二次電流的去磁作用消失，其一次電流完全變?yōu)閯?lì)磁電流，引起鐵芯內磁通劇增,鐵芯處于高度飽和狀態，加之二次繞組的匝數很多，根據電磁感應定律正=4.44/ fNB,就會在二次繞組兩端產生很高（甚至可達數干伏）的電壓，不但可能損壞二次繞組的絕緣，而且將嚴重危及人身安全。再者，由于磁感應強度劇增，使鐵芯損耗增大，嚴重發熱，甚至燒壞絕緣。因此，電流互感器二次側開路是絕對不允許的。

電流互感器二次側絕對不允許開路，因一旦開路，一次側電流11全部成為磁化電流，引起φm和E2驟增，造成鐵心過度飽和磁化，發熱嚴重乃至燒毀線圈;同時，磁路過度飽和磁化后，使誤差增大。電流互感器在正常工作時，二次側近似于短路，若突然使其開路，則勵磁電動勢由數值很小的值驟變?yōu)楹艽蟮闹?鐵芯中的磁通呈現嚴重飽和的平頂波，因此二次側繞組將在磁通過零時感應出很高的尖頂波，其值可達到數千甚至上萬伏，危機工作人員的安全及儀表的絕緣性能。

?
