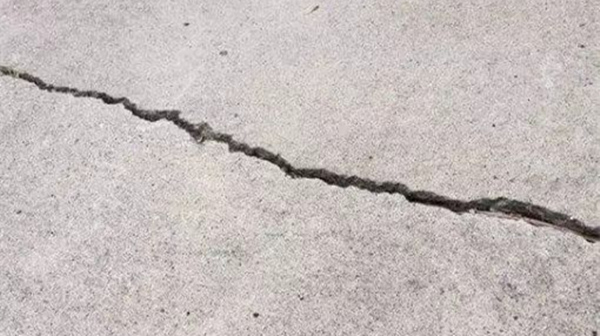

混凝土是一種非勻質(zhì)性材料，硬化過程中由于各種材料變形不一，產(chǎn)生微裂縫（肉眼不可見）是難免的。但我們卻常常會遇見產(chǎn)生肉眼可觀的裂縫的情況，這就要求在設(shè)計(jì)施工采取有效措施來避免。攪拌站小編為大家詳細(xì)分享下混凝土開裂的原因，以便行業(yè)同仁在施工過程中能夠?qū)ΠY下藥，避免出現(xiàn)開裂的情況，確保工程質(zhì)量。

1.施工過程中擅自改變水灰比

泵送混凝土施工時(shí)，為方便施工，擅自加水提高混凝土的流動性，或因其它原因加大水灰比，導(dǎo)致混凝土硬化時(shí)收縮量增加，從而出現(xiàn)網(wǎng)狀或長短不一的不規(guī)則裂縫。

2.混凝土運(yùn)輸時(shí)間過長

混凝土攪拌運(yùn)輸時(shí)間過長，會使水分蒸發(fā)過多，引起混凝土塌落度過低，出現(xiàn)不規(guī)則的收縮裂縫。

3.模板作業(yè)不規(guī)范

模板剛度不足，在澆筑混凝土?xí)r，由于側(cè)向壓力的作用使得模板變形，產(chǎn)生與模板變形一致的裂縫。

也可能施工時(shí)拆模過早，混凝土強(qiáng)度不足，使得構(gòu)件在自重或施工荷載作用下產(chǎn)生裂縫。

或者模板在澆筑前淋水不足，過分干燥，澆筑后因模板吸水量大，導(dǎo)致混凝土收縮，產(chǎn)生塑性收縮裂縫。

4.施工速度過快

澆筑過快，混凝土流動性較低，在硬化前因混凝土沉降不足，硬化后沉降過大，容易在澆筑數(shù)小時(shí)后在鋼筋上面、在墻與板、梁與柱交接處部分出現(xiàn)裂縫，即沉降收縮裂縫。

5.沒有正確振搗

振搗不密實(shí)、不均勻，出現(xiàn)蜂窩、麻面、空洞，是導(dǎo)致鋼筋銹蝕或其它荷載裂縫的起源點(diǎn)。

把握好振搗時(shí)間是避免裂縫的關(guān)鍵。振搗時(shí)間太短，振搗不密實(shí)，形成混凝土強(qiáng)度不足或不均勻；時(shí)間太長，造成分層，粗骨料沉入底層，細(xì)骨料留在上層，強(qiáng)度不均勻，比下層混凝土有較大的干縮性，待水分蒸發(fā)后，容易形成塑性收縮裂縫。

6.分段澆筑結(jié)合部沒有處理好

混凝土分層或分段澆筑時(shí)，結(jié)合部處理不好，易在新舊混凝土和施工縫之間出現(xiàn)裂縫。如混凝土分層澆筑時(shí)，后澆混凝土因停電、下雨等原因未能在前澆混凝土初凝前澆筑，引起層面之間的水平裂縫。

采用分段現(xiàn)澆時(shí)，先澆混凝土接觸面鑿毛、清洗不好，新舊混凝土之間粘結(jié)力小，或后澆混凝土養(yǎng)護(hù)不到位，會導(dǎo)致混凝土收縮而引起裂縫。

7.過分抹平壓光

澆筑混凝土后過分抹平壓光，會使較多的細(xì)骨料浮到混凝土表面，形成含水量很大的水泥漿層?？諝庵械亩趸寂c水泥漿中的氫氧化鈣發(fā)生反應(yīng)生成碳酸鈣，導(dǎo)致硬化后期混凝土明顯收縮，即碳化收縮，出現(xiàn)開裂。

8.養(yǎng)護(hù)方法不正確

如果環(huán)境濕度小、空氣干燥、溫度高、風(fēng)速大，則混凝土水分蒸發(fā)速度很快，混凝土很容易出現(xiàn)收縮開裂。

在夏、冬兩季，因晝夜溫差較大，養(yǎng)護(hù)不當(dāng)也容易產(chǎn)生溫差裂縫。

9.混凝土早期受凍

冬季施工沒有采取必要的保溫措施，使混凝土早期受凍，會在表面出現(xiàn)裂紋，或局部剝落，或脫模后出現(xiàn)空鼓現(xiàn)象。

新聞名稱：導(dǎo)致混凝土開裂的9大原因，這里用一篇文章給你總結(jié)全了！
文章路徑：http://aaarwkj.com/hangye/hntjbz/n10853.html

聲明：本網(wǎng)站發(fā)布的內(nèi)容（圖片、視頻和文字）以用戶投稿、用戶轉(zhuǎn)載內(nèi)容為主，如果涉及侵權(quán)請盡快告知，我們將會在第一時(shí)間刪除。文章觀點(diǎn)不代表本網(wǎng)站立場，如需處理請聯(lián)系客服。電話：028-86922220；郵箱：631063699@qq.com。內(nèi)容未經(jīng)允許不得轉(zhuǎn)載，或轉(zhuǎn)載時(shí)需注明來源： 創(chuàng)新互聯(lián)
